Raucherunterstand, Raucherkabine, Fahrradüberdachung - Modell Köln
Überdachung WSM Köln: Modern, universal einsetzbar und für hohe Lasten ausgelegt
Die Überdachung WSM Köln überzeugt durch höchste Qualität, Vielseitigkeit und stabile Konstruktion, ausgelegt für hohe Schnee- und Windlasten. Gefertigt aus Stahl feuerverzinkt mit Pulverbeschichtung in Farbe nach Wahl, ist sie modern und universal einsetzbar.
Ob als Raucherunterstand, Fahrradüberdachung oder Wartehalle – wir bieten Fertigung auf Maß, Beratung und Planung vom Experten. Profitieren Sie von optionaler Anlieferung als Bausatz oder fertig montiert durch Fachpersonal.
Erhältlich in zahlreichen Standardgrößen ab 1,15 × 1,15 m – und auf Wunsch individuell nach Maß gefertigt. Die Größe ist frei konfigurierbar und nicht limitiert; realisiert haben wir bereits Anlagen bis 20 m Länge. Flachdach aus Trapezblech, Typenstatik für Windzonen I–III, Schneelast bis 1,9 kN/m², Korrosionsschutz C4 nach DIN EN ISO 12944 und 5 Jahre Garantie – Made in Germany, direkt vom Hersteller.
Filter
Überdachungssystem WSM Köln: Modulare Multifunktionalität für den Außenbereich
Das Modell WSM Köln ist ein hochflexibles Überdachungssystem, das weit über die Funktion einer klassischen Raucherkabine hinausgeht. Dank seiner robusten Stahlkonstruktion und der variablen Wandelemente eignet es sich auch hervorragend als Unterstand für Fahrräder, als Einhausung für Mülltonnen oder als geschütztes Depot für Arbeitsgeräte. Die klare Formsprache und die hochwertige Verarbeitung ermöglichen eine nahtlose Integration in industrielle, gewerbliche sowie öffentliche Außenanlagen.
Abmessungen und gestalterische Variabilität
Um verschiedenen Platzverhältnissen und Kapazitätsanforderungen gerecht zu werden, ist das System in zahlreichen Standardgrößen verfügbar – und darüber hinaus frei nach Maß konfigurierbar. Die Baubreite ist nicht limitiert: Auf Anfrage konzipieren wir die Überdachung exakt für Ihren Standort – realisiert haben wir bereits Anlagen bis 20 m Länge. Neben der Größe lässt sich die Optik durch eine breite Auswahl an Verkleidungsmaterialien individuell an den Standort anpassen:
- Glas klar: Maximale Transparenz für eine offene Atmosphäre und gute Einsehbarkeit.

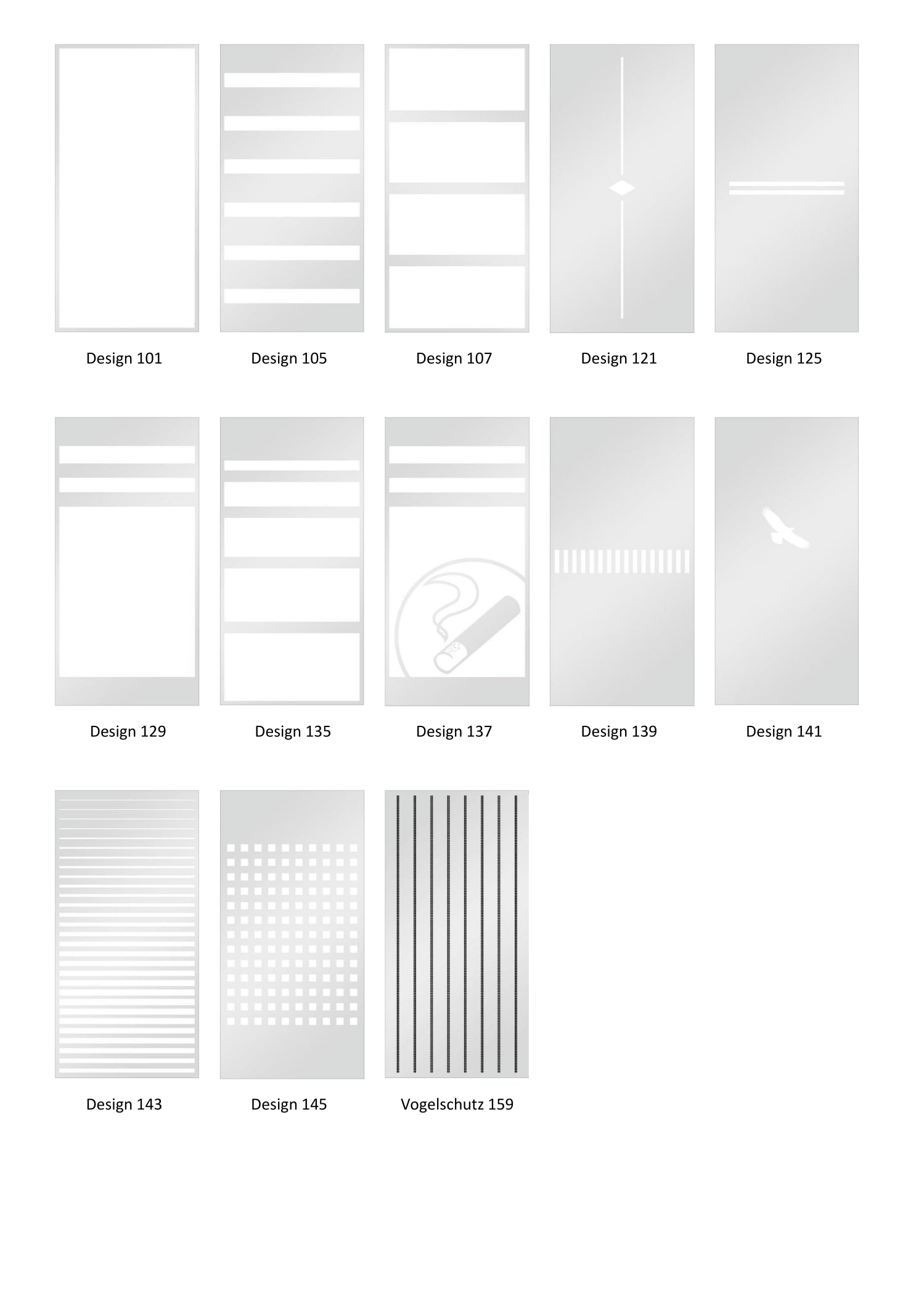

- Glas mit Siebdruck: Kombiniert Lichtdurchlässigkeit mit dezentem Sichtschutz oder dekorativen Mustern.
- Lochblech in Rahmenfarbe: Robuste, moderne Variante aus Aluminium – bietet Sichtschutz und gewährleistet zugleich eine permanente Luftzirkulation.
- Neu – edle Holz-Verkleidung: Hochwertige Füllung aus Douglasie für eine natürliche, wertige Ästhetik und harmonische Integration in begrünte Umgebungen.
Größen im Überblick
Alle Modelle haben eine Gesamthöhe von 2,51 m (lichte Höhe 2,36 m) und ein Flachdach aus Trapezblech. Die folgenden Baugrößen sind gängige Standards – keine Obergrenze:

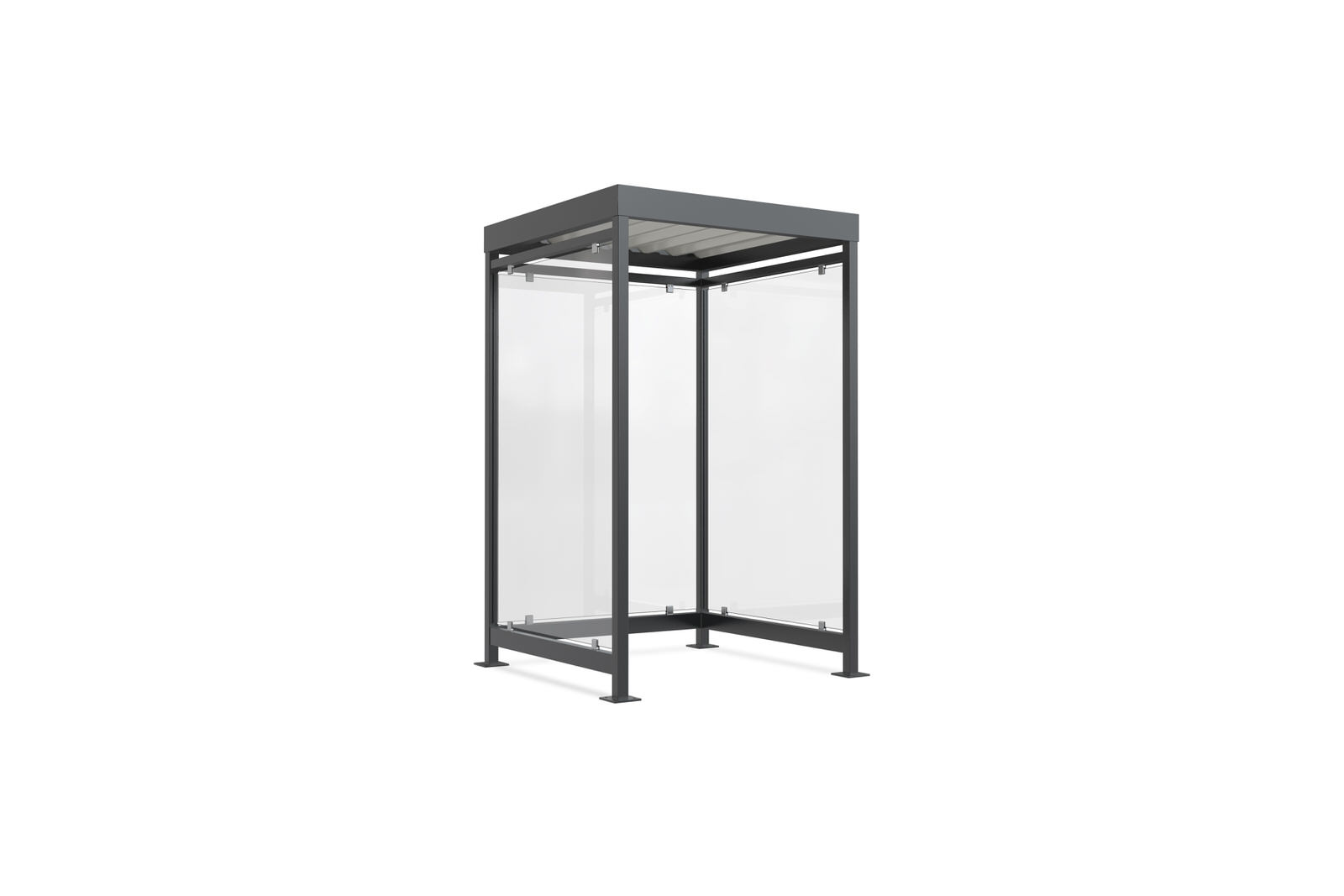

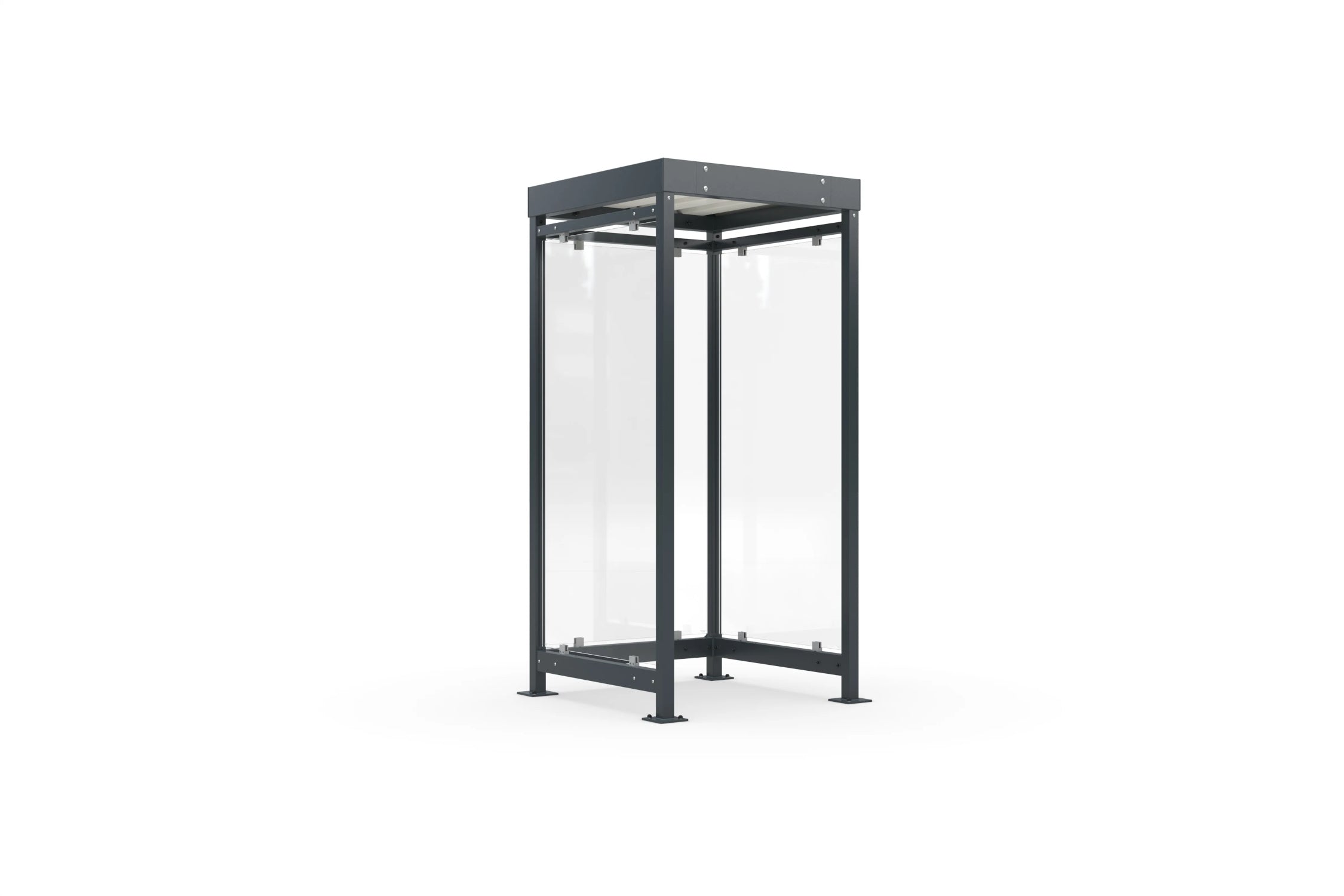

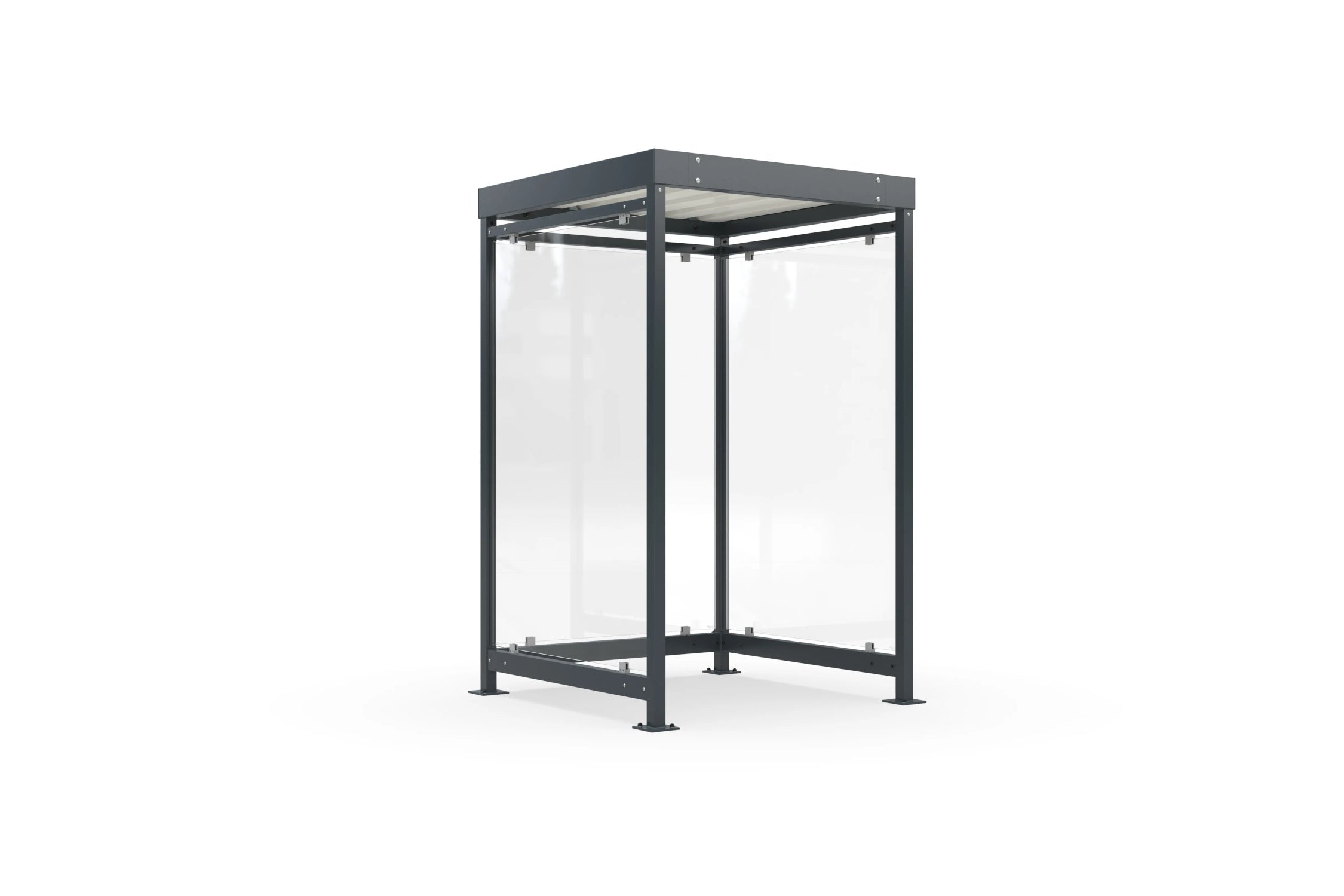

- K1: 1,15 × 1,15 m oder 1,51 × 1,51 m – kompakter Raucher- oder Mülltonnenunterstand.

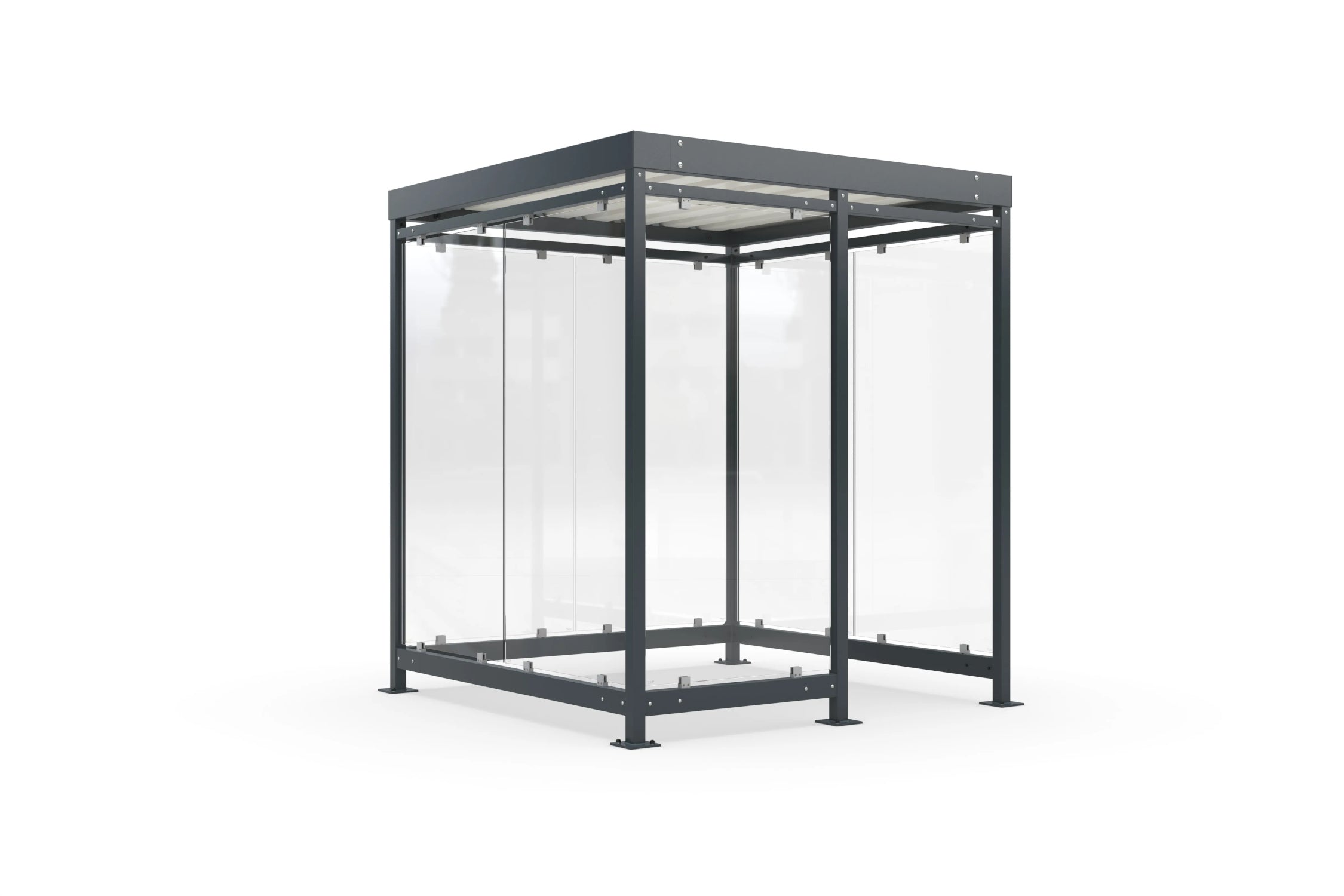

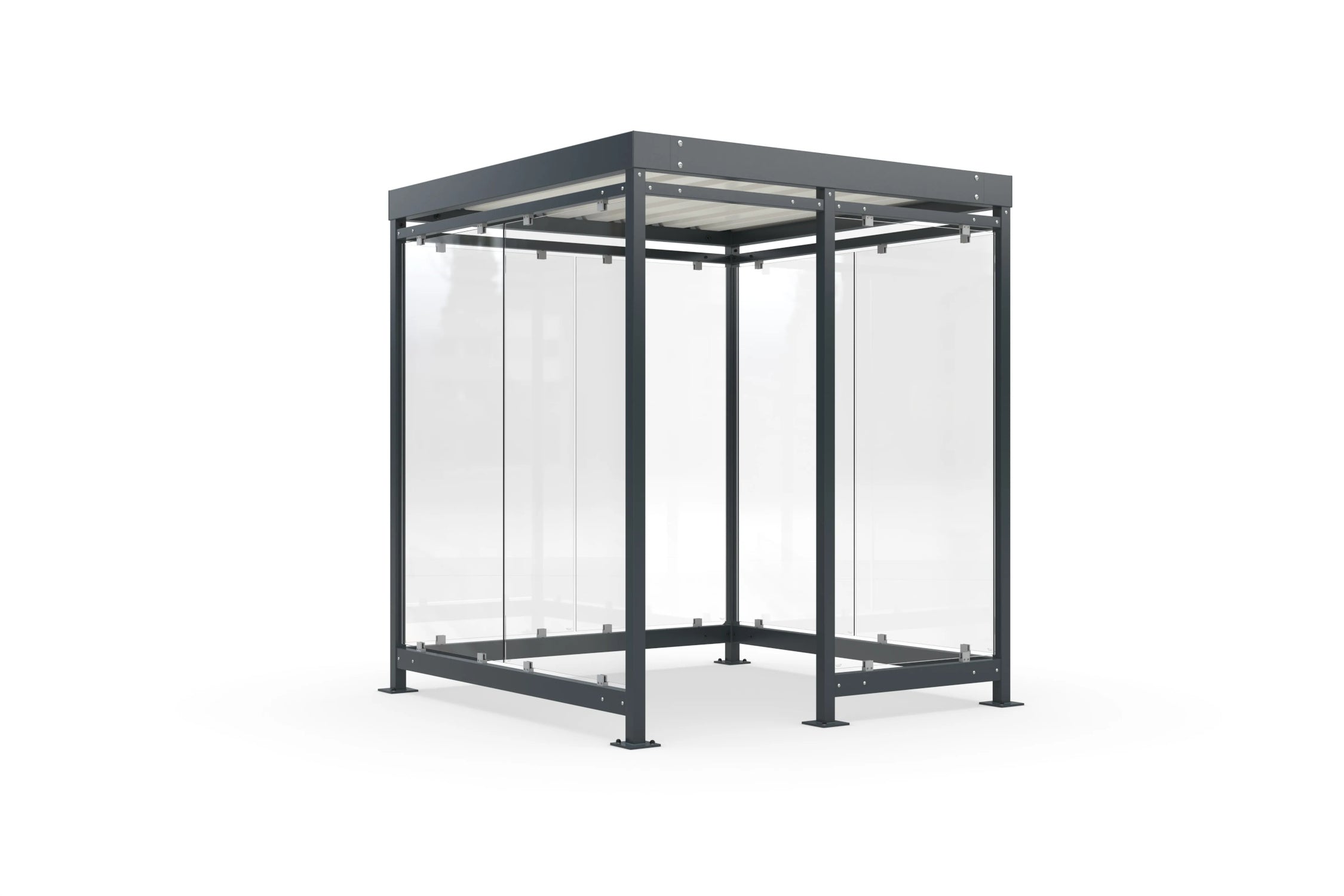

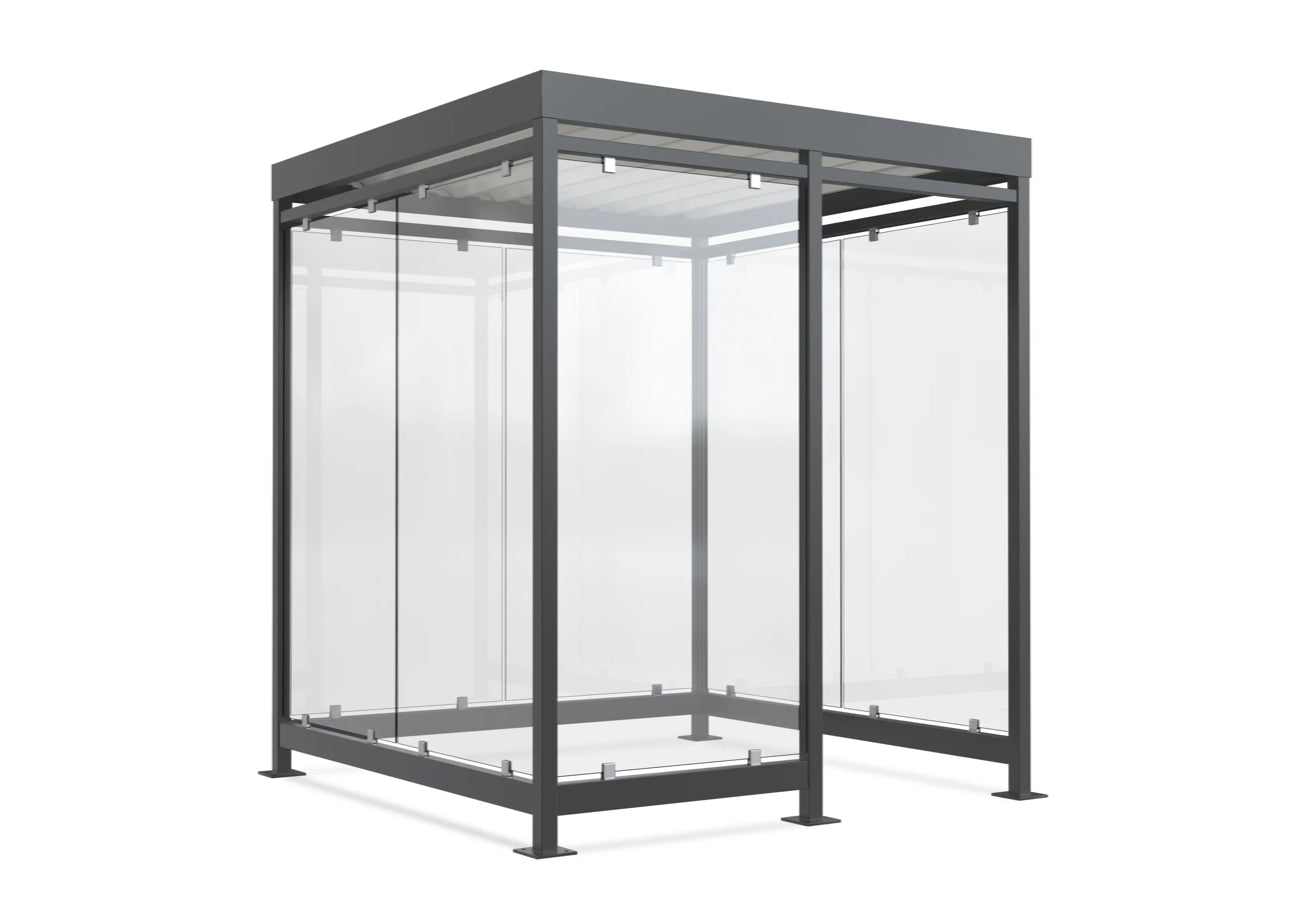

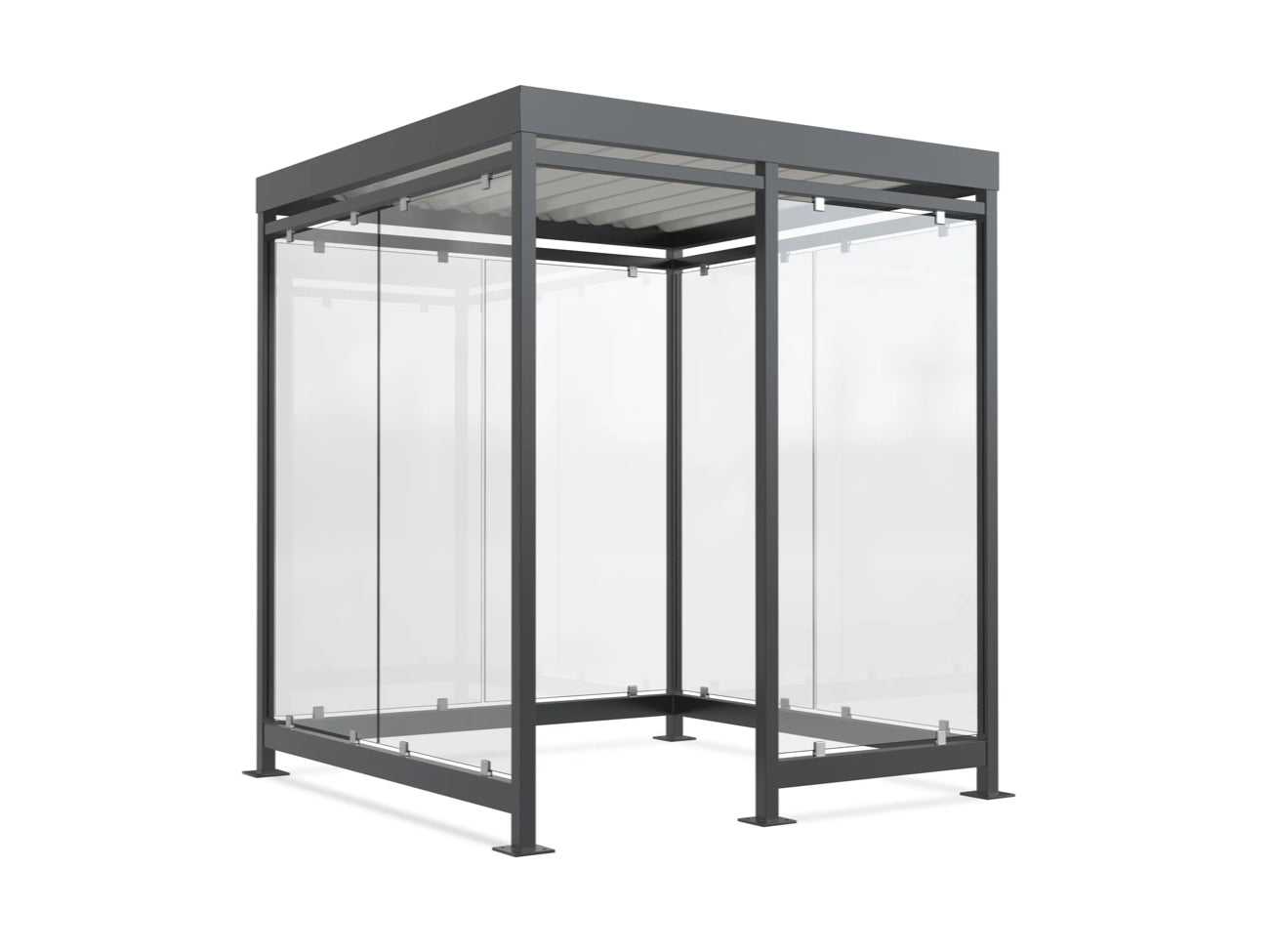

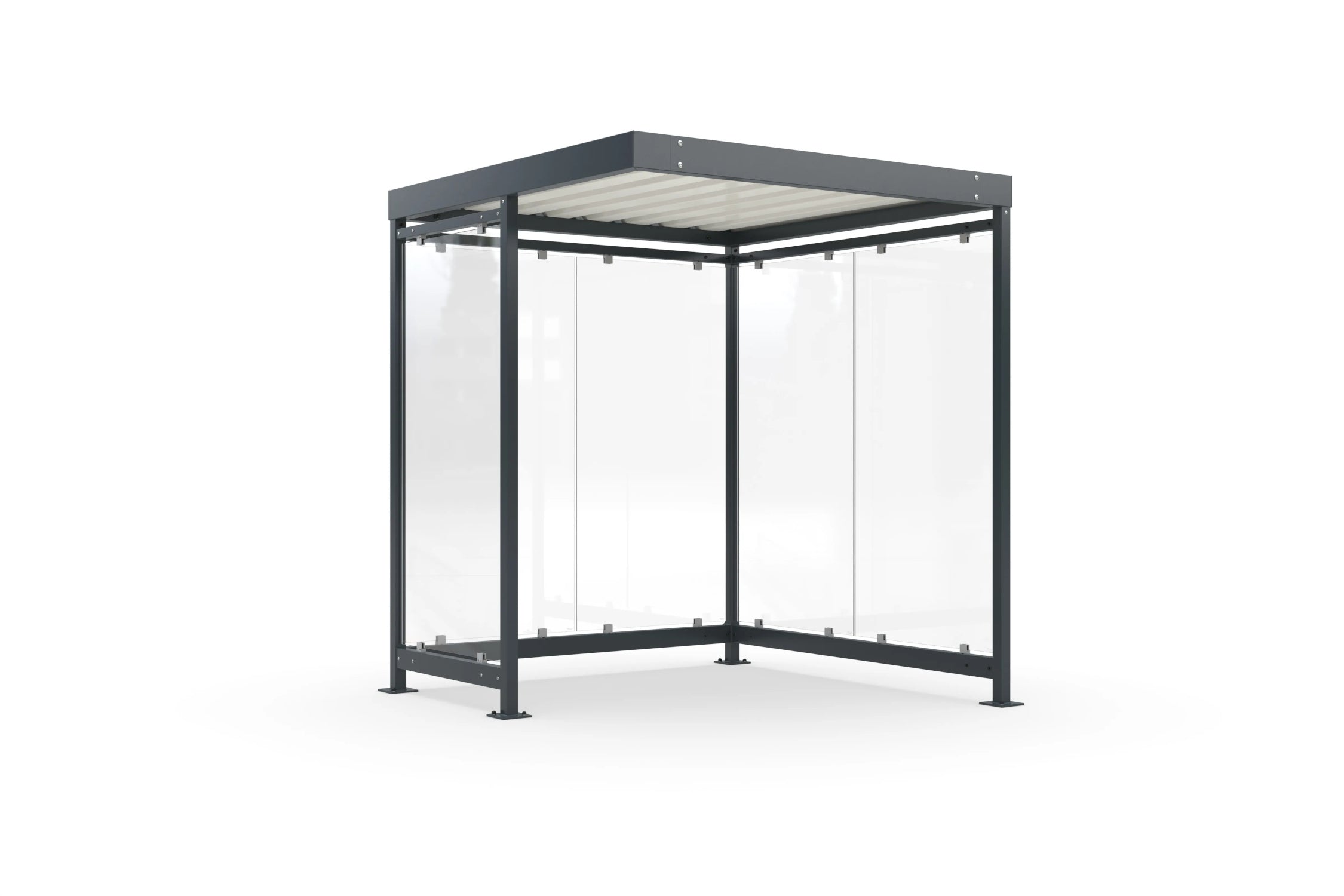

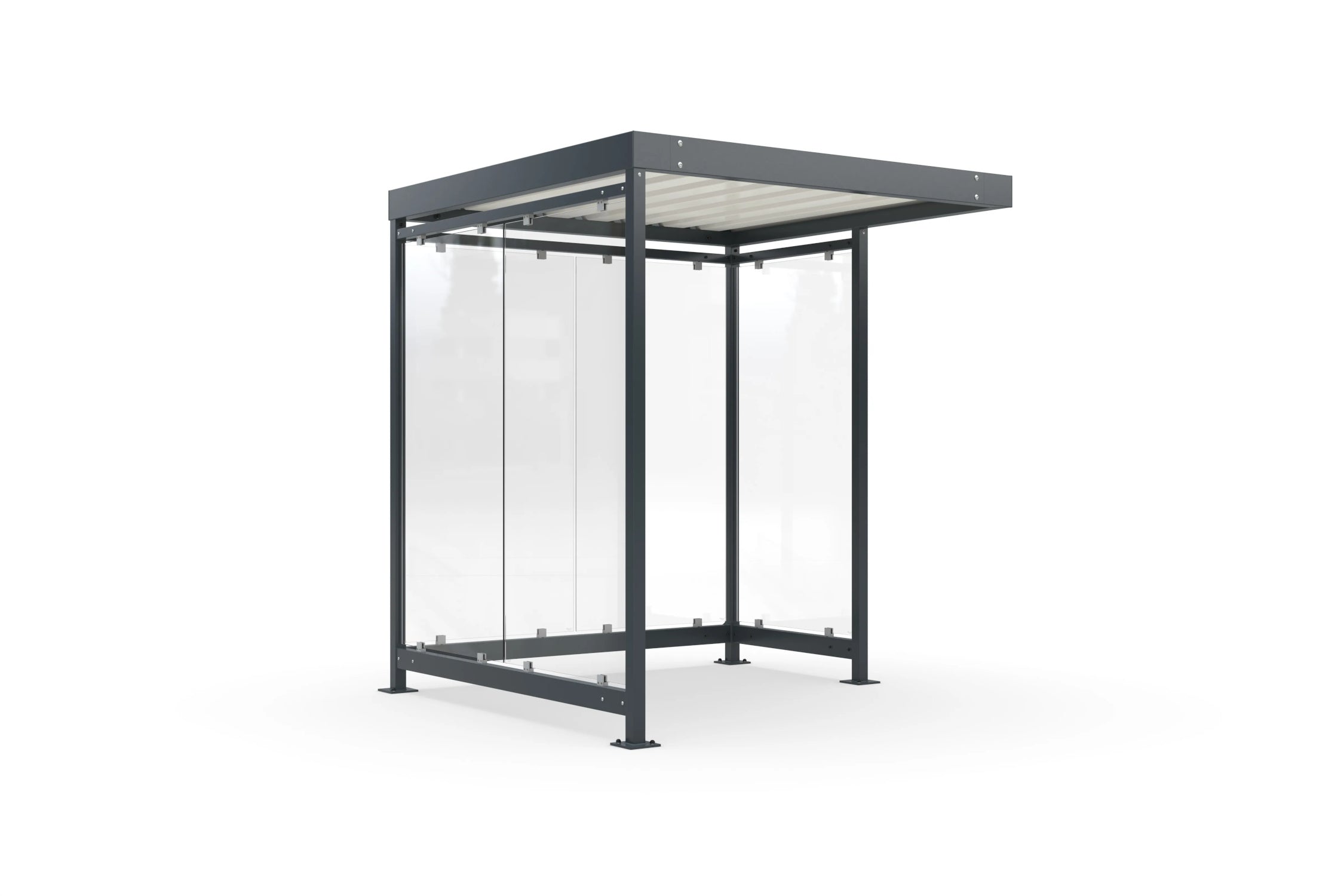

- K2: 2,2 × 2,2 m – vielseitiger Standard für Raucher, Fahrräder oder Geräte.

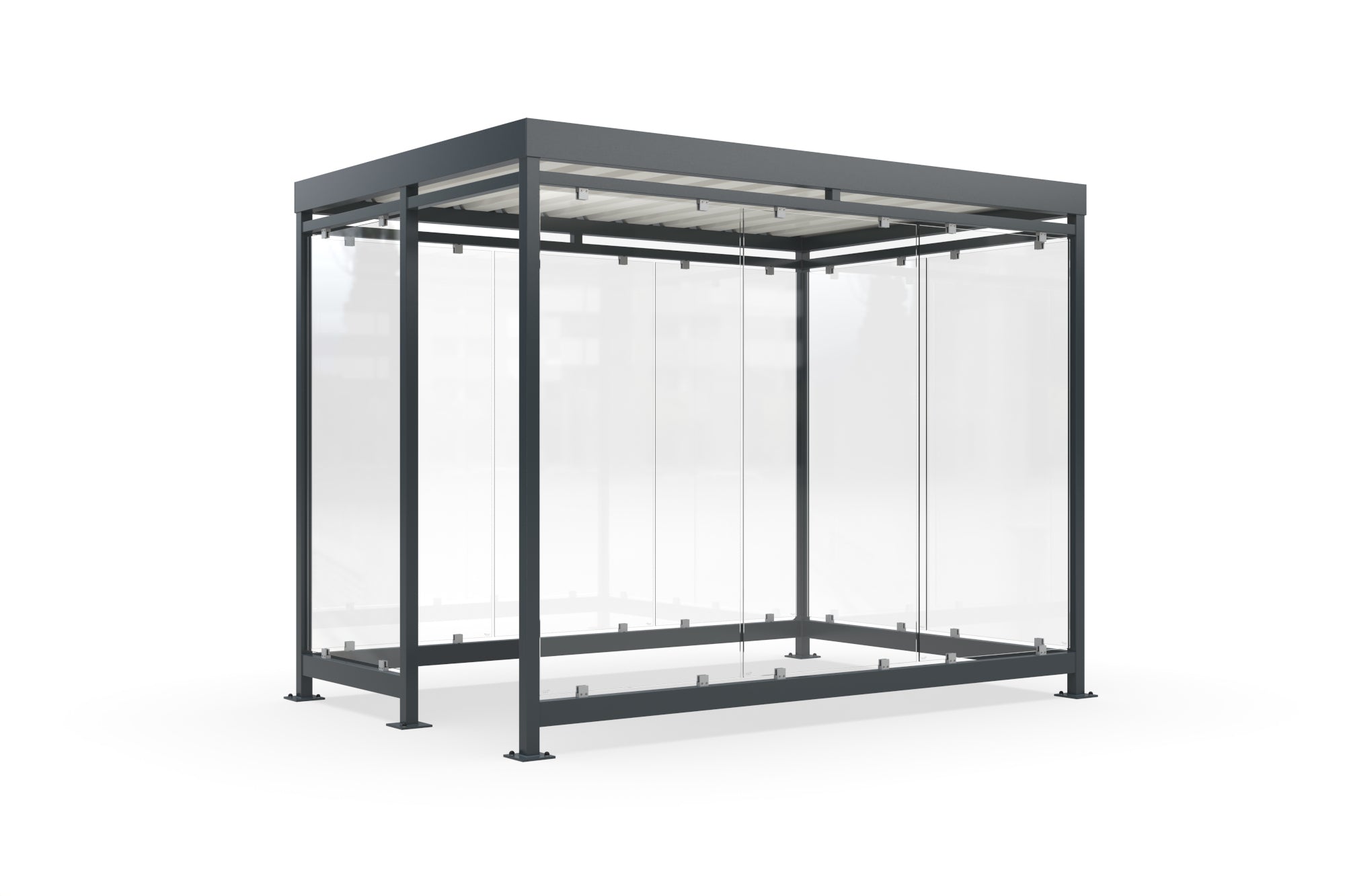

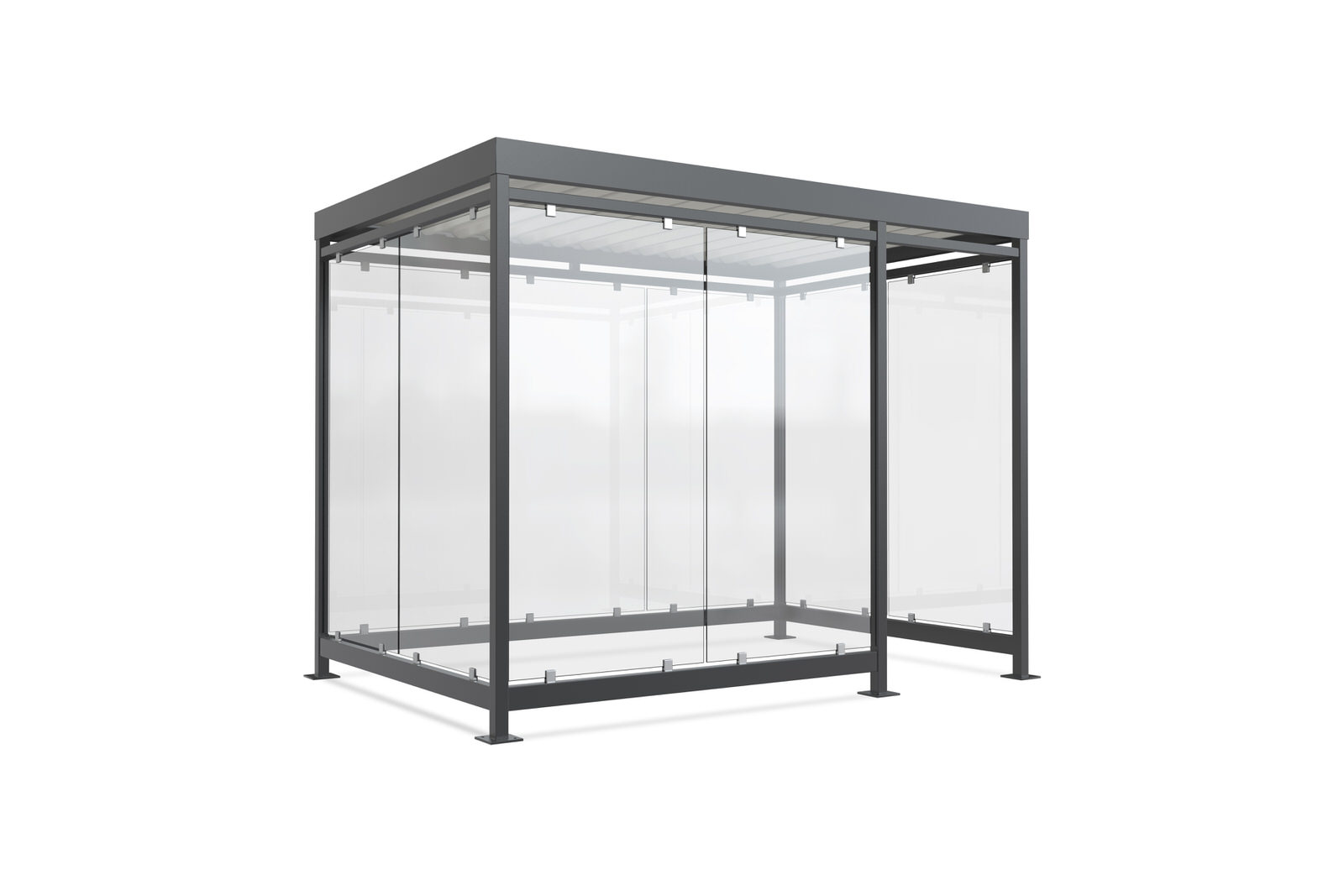

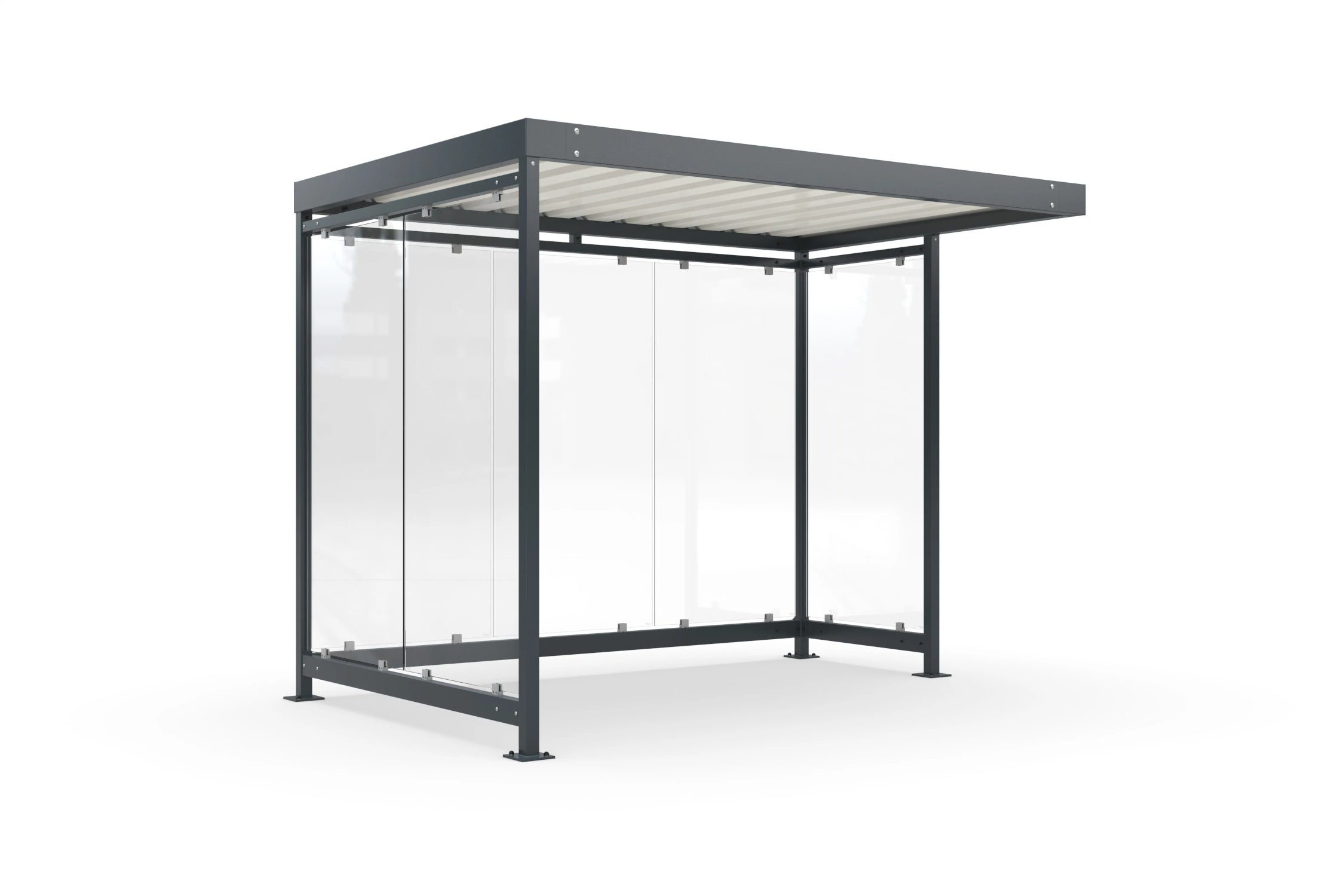

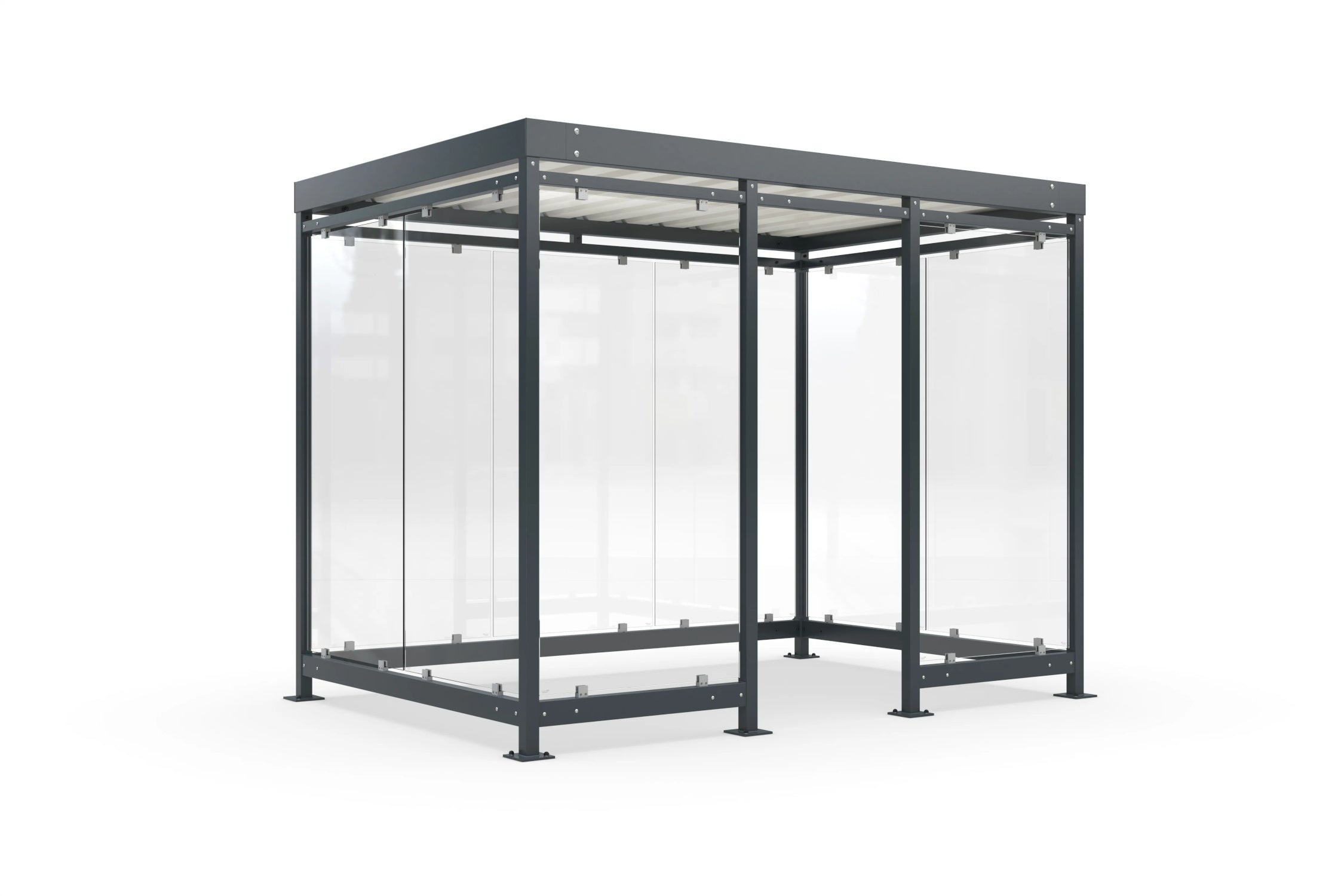

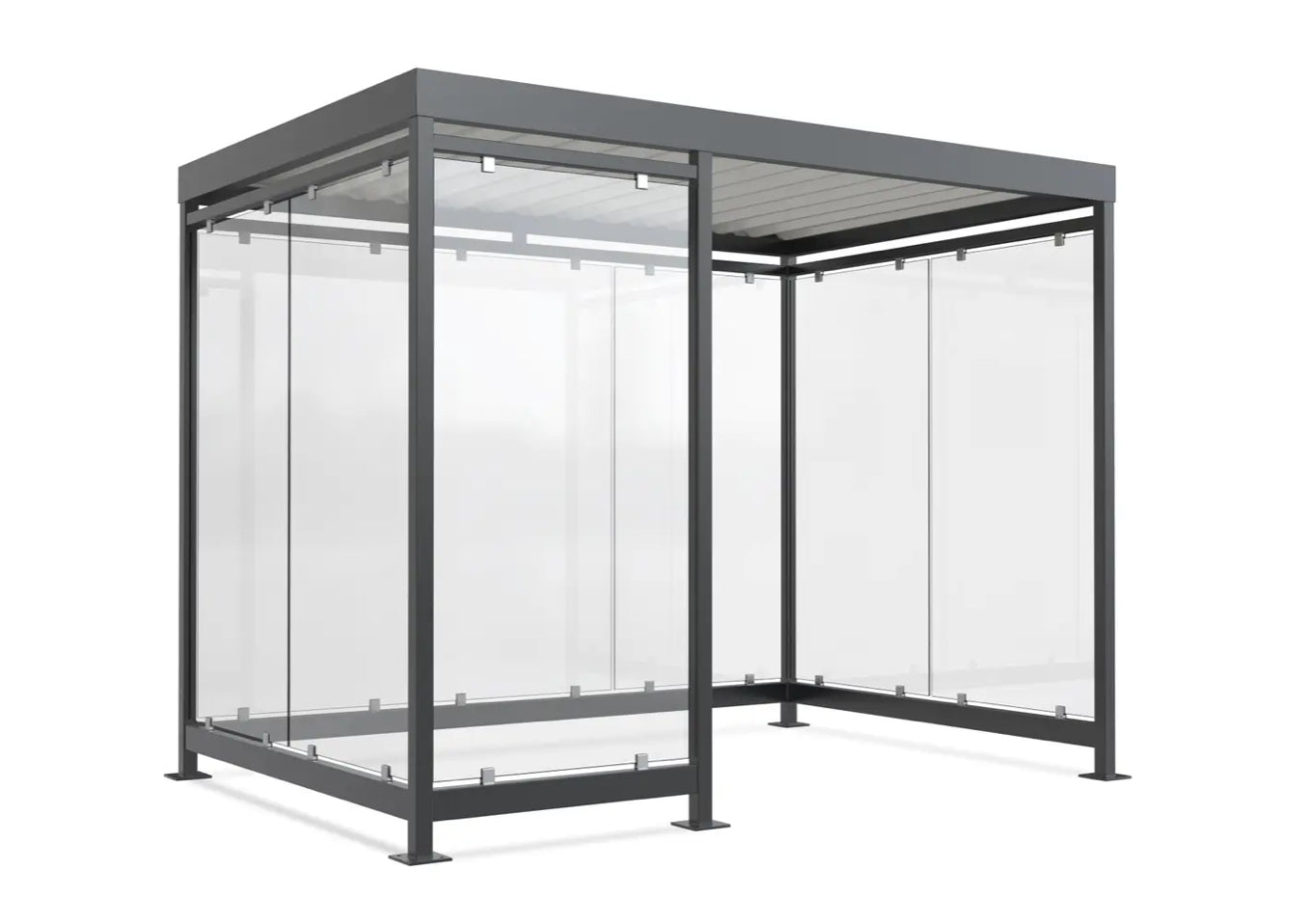

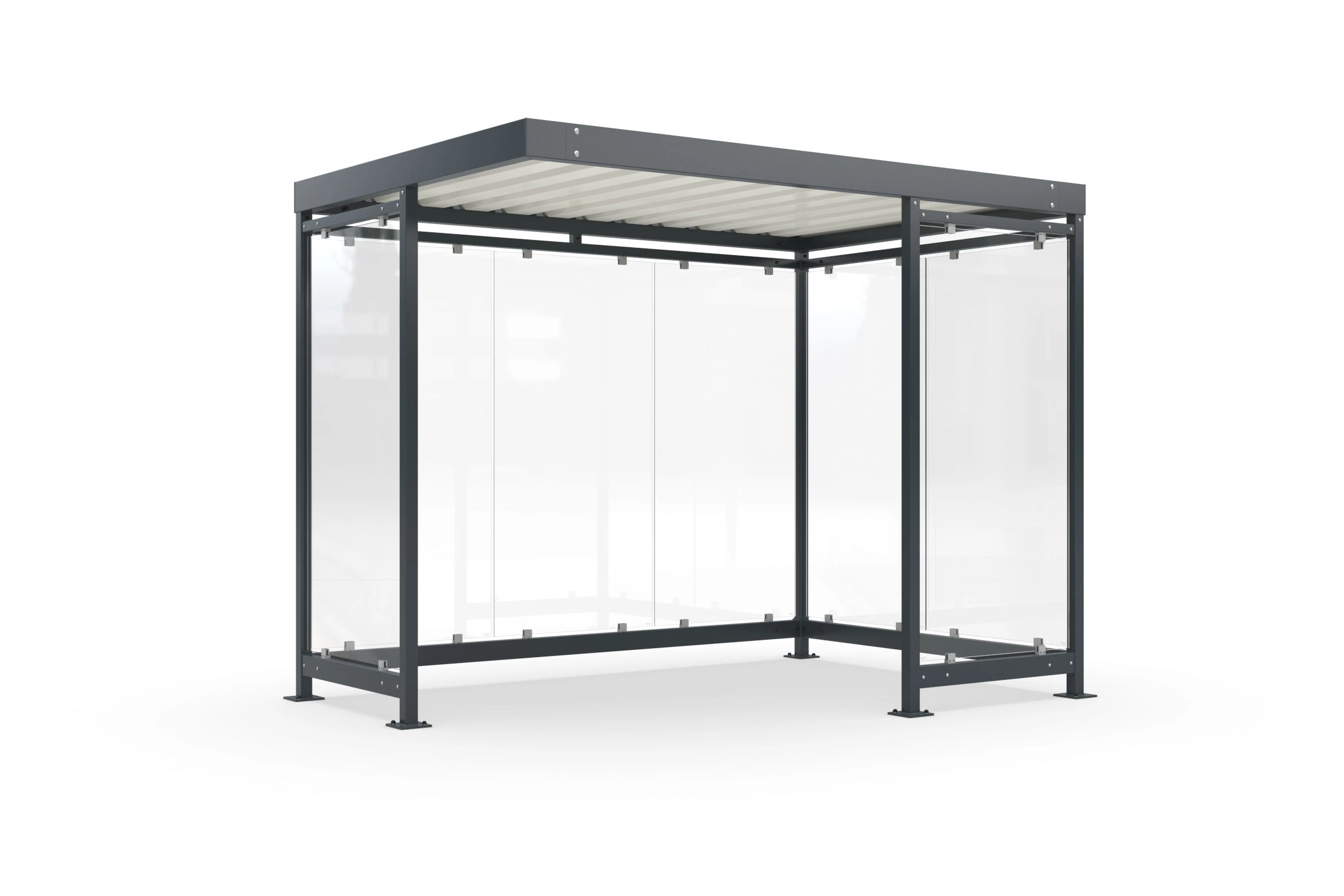

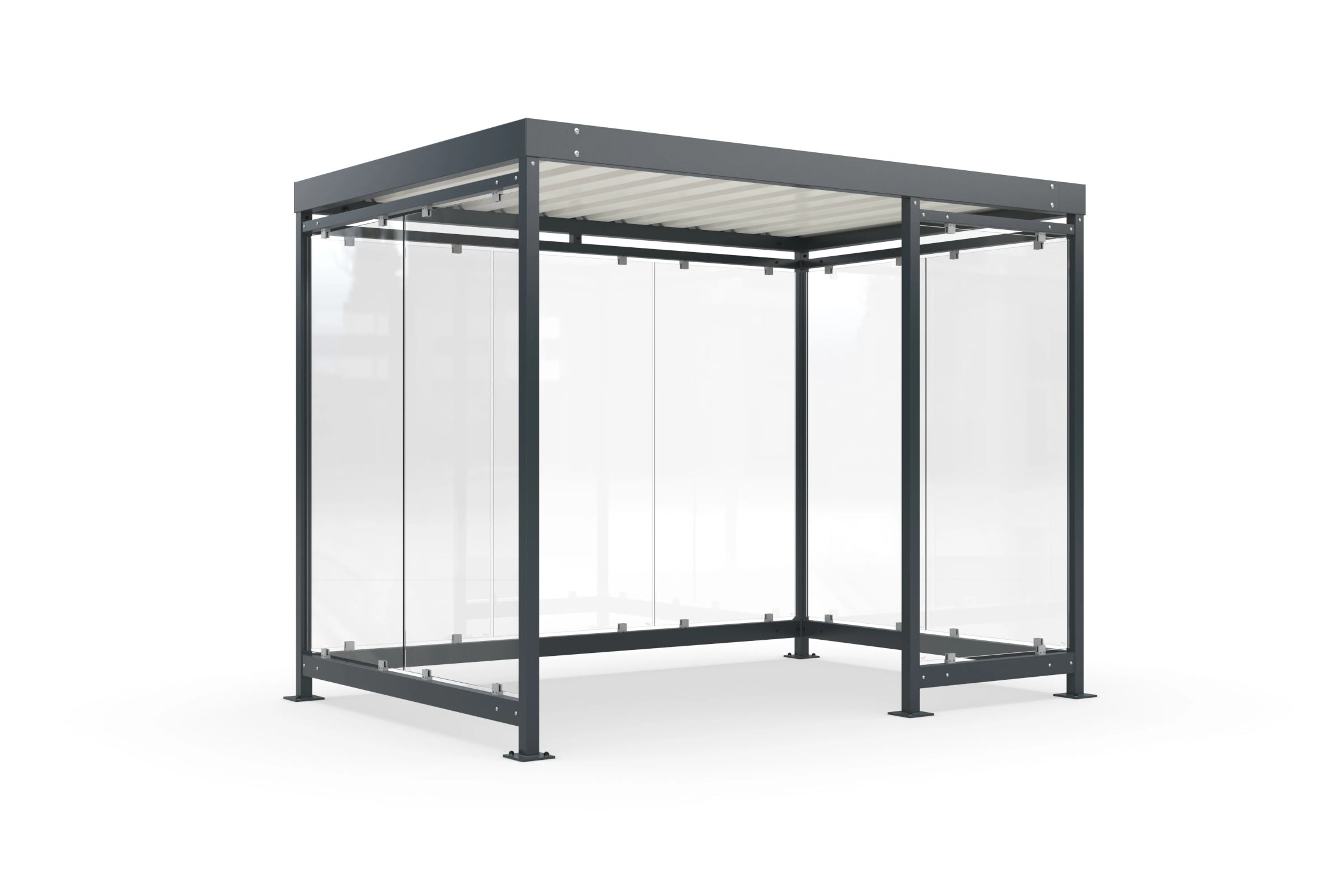

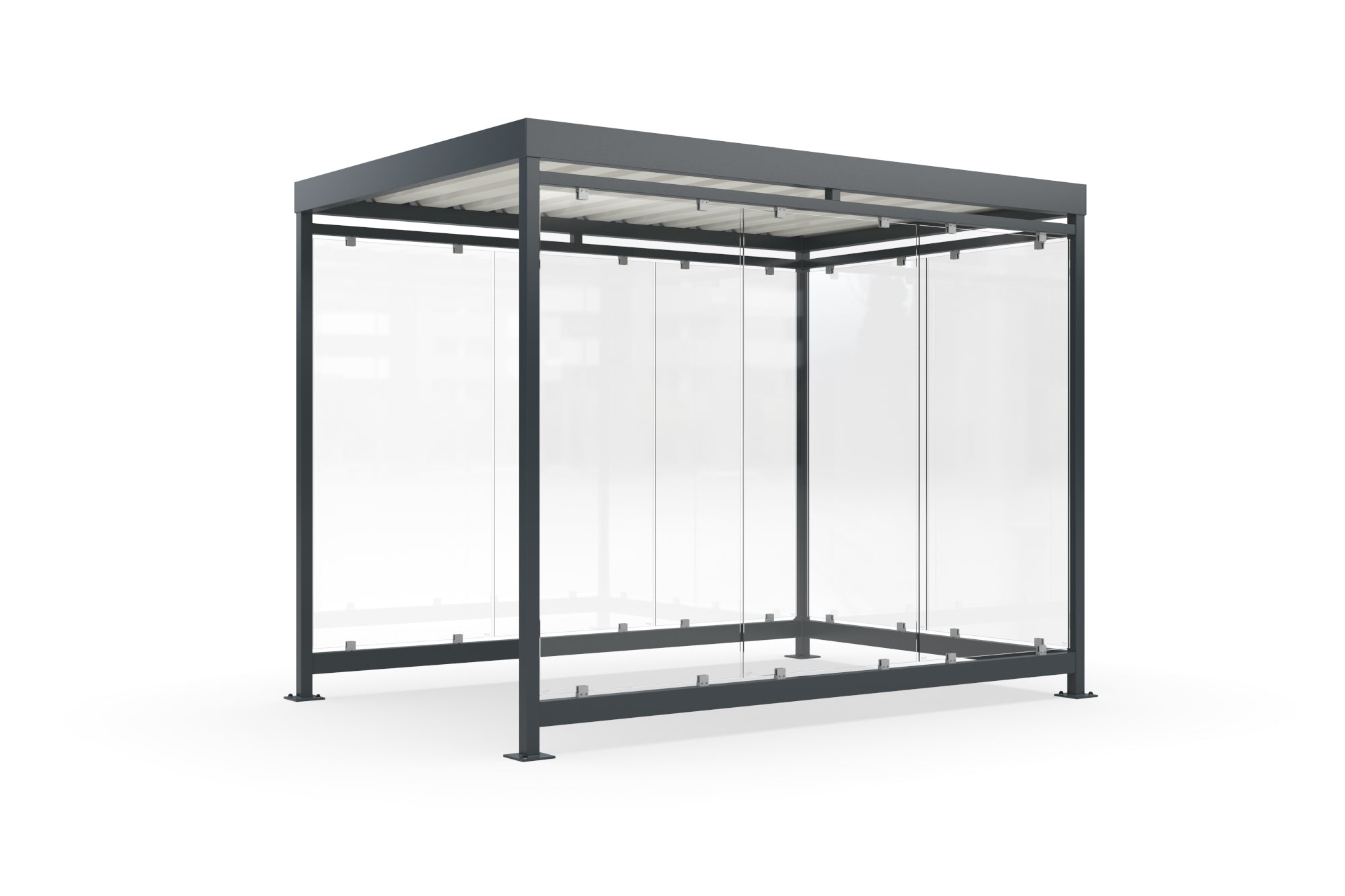

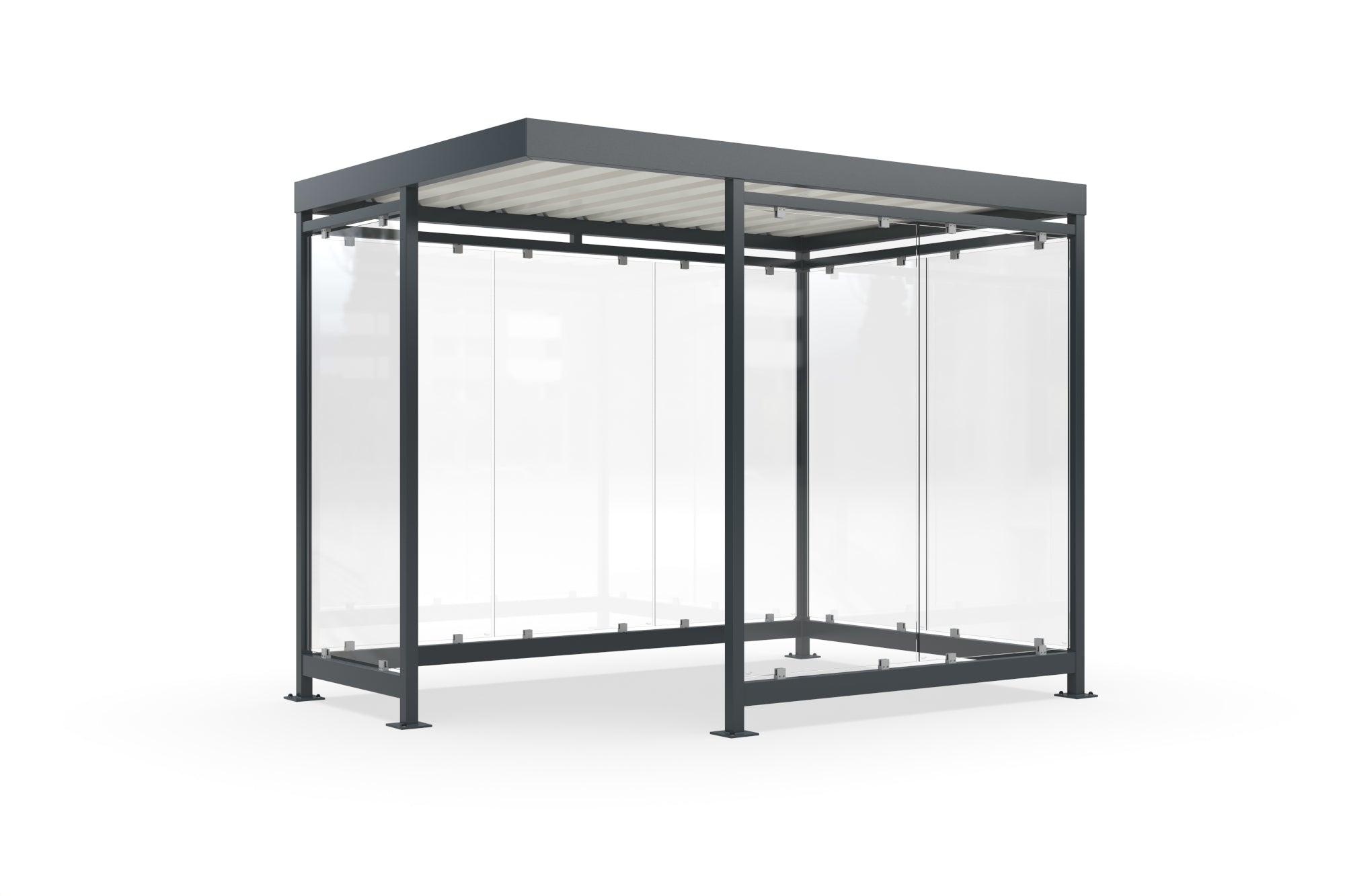

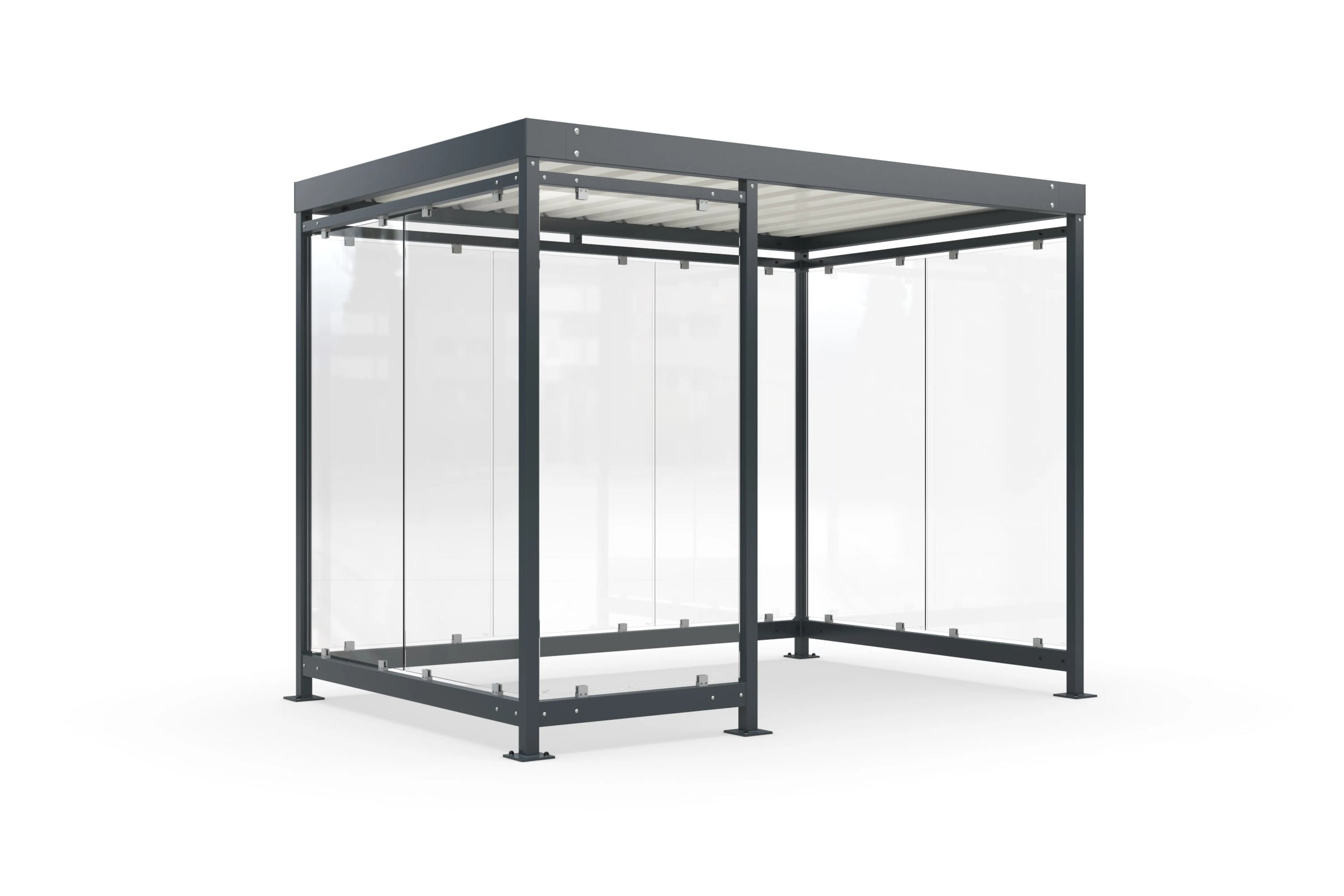

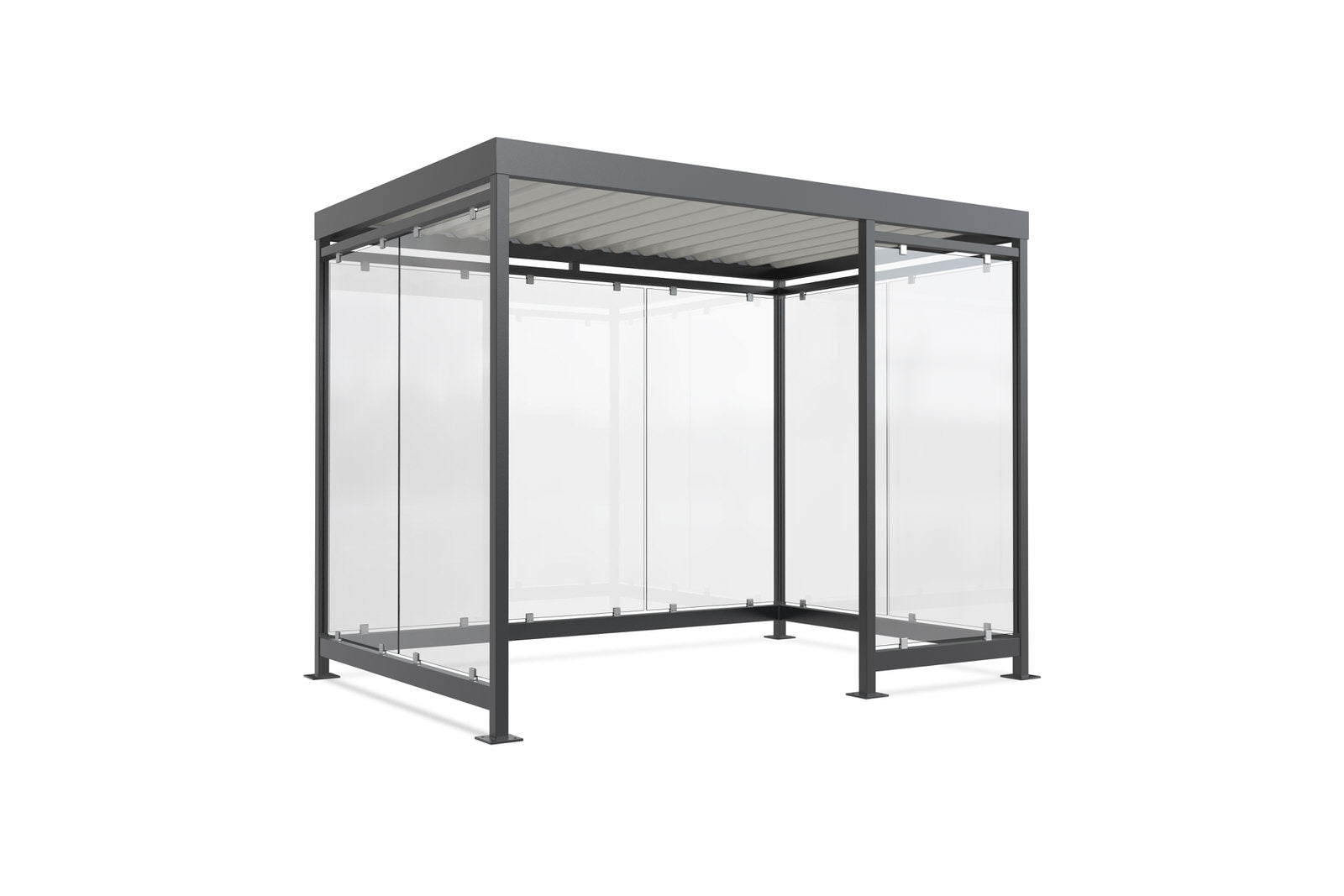

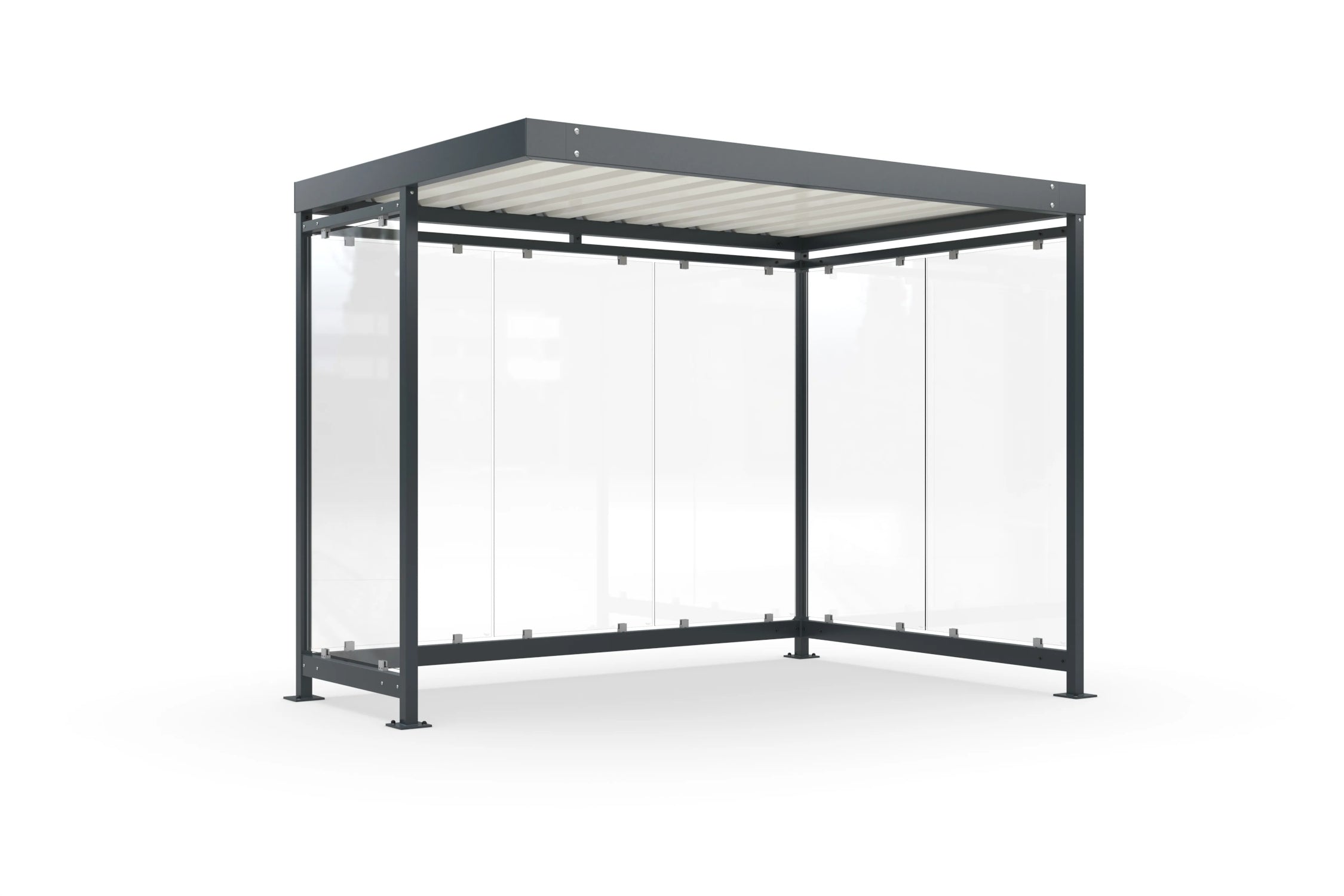

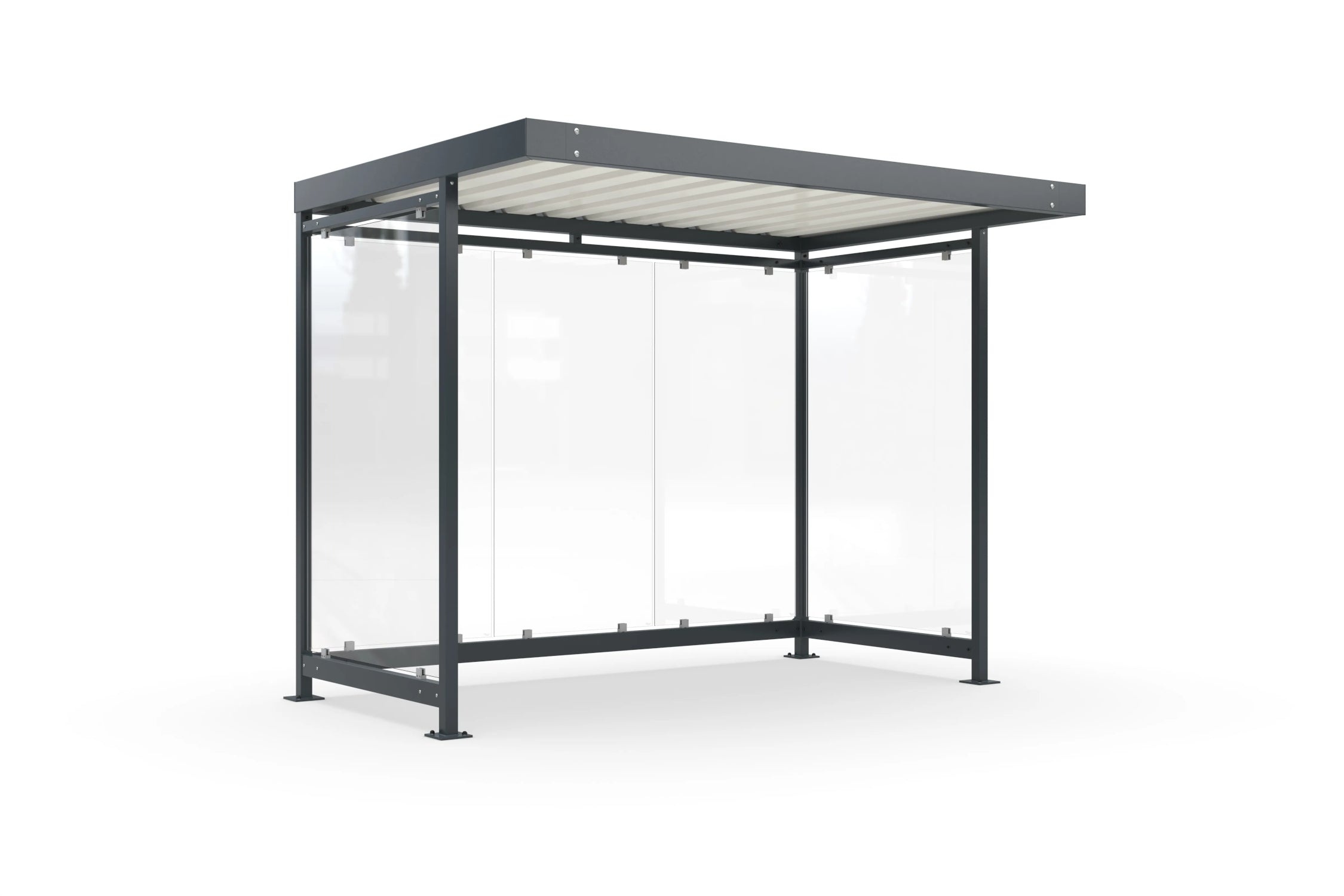

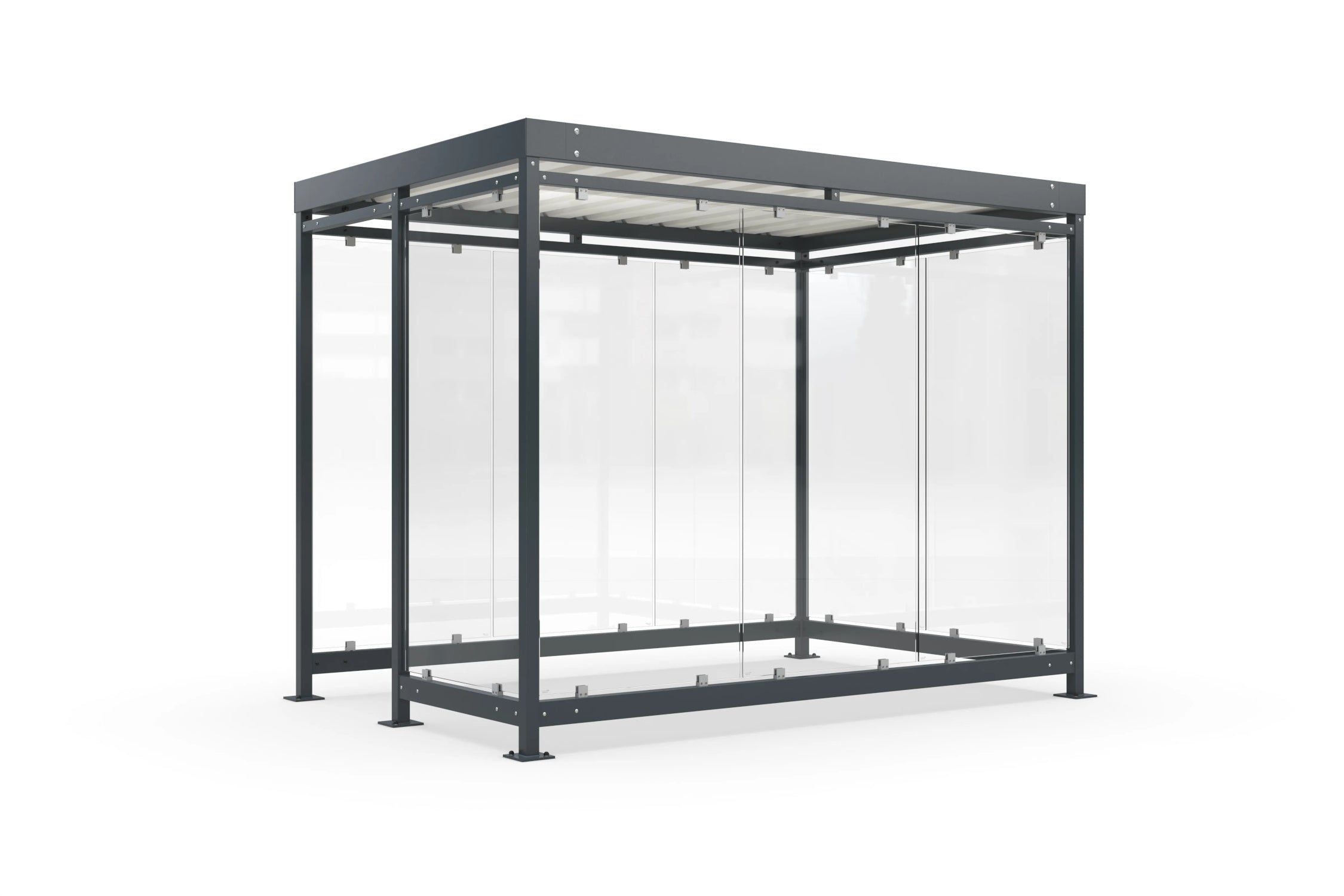

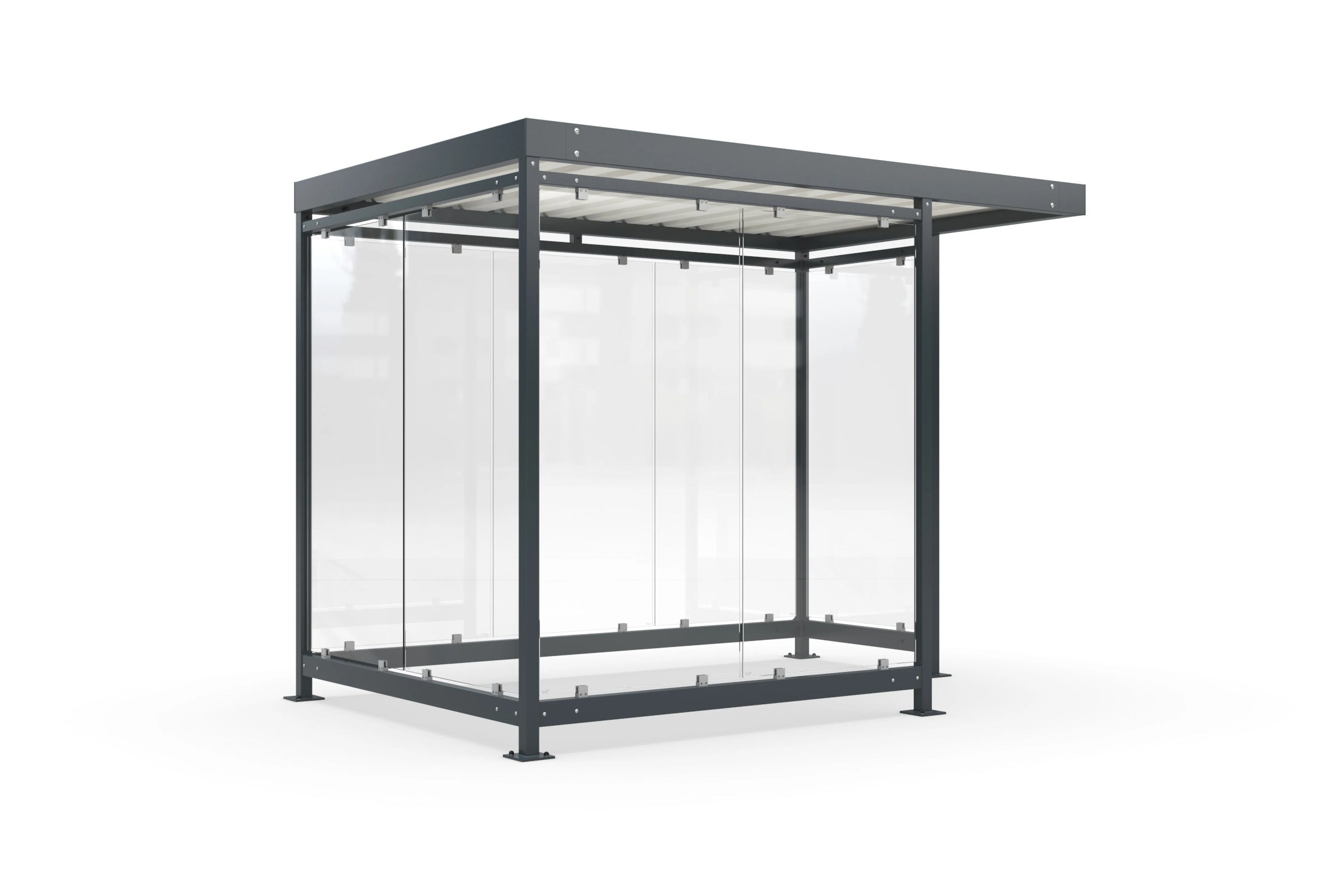

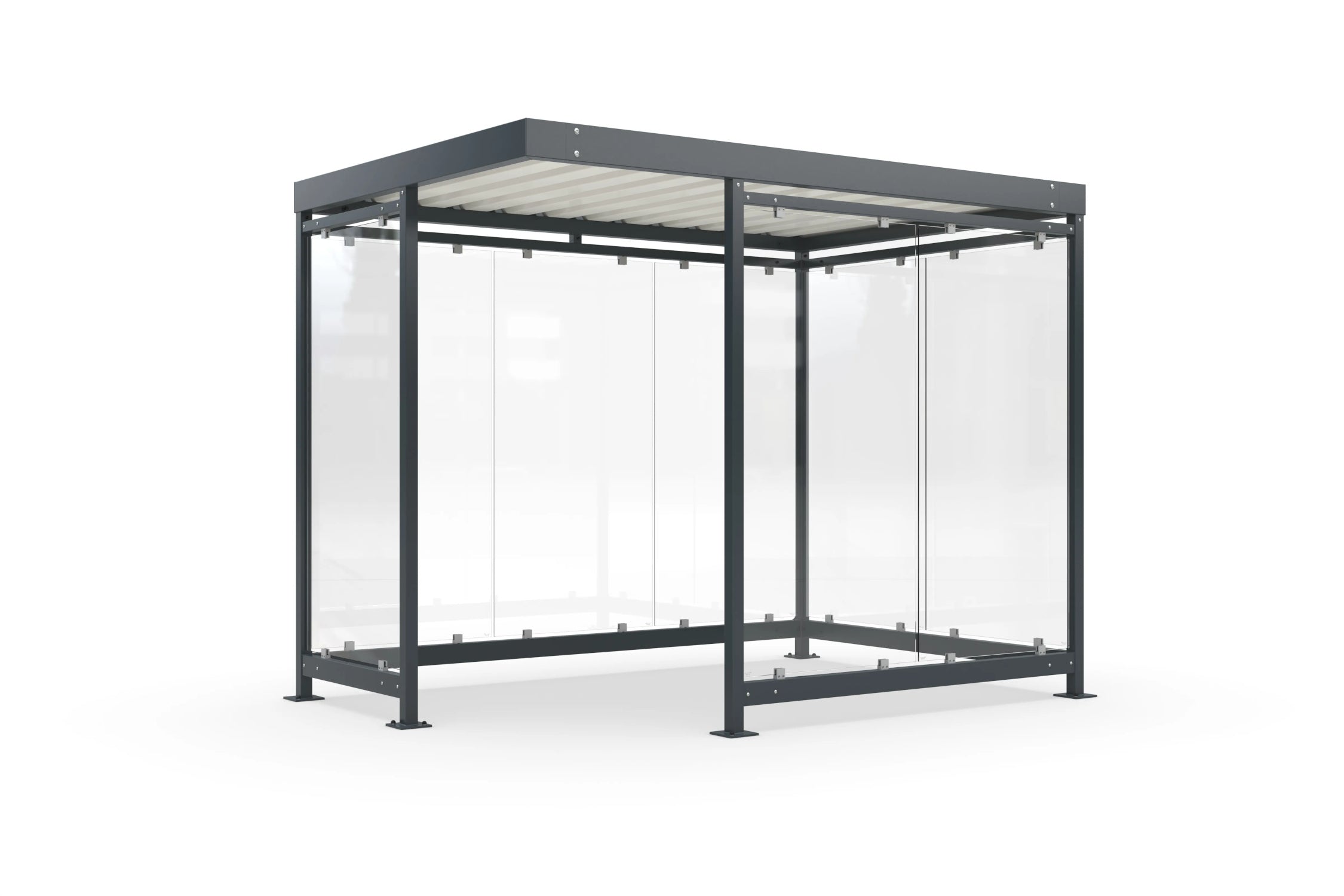

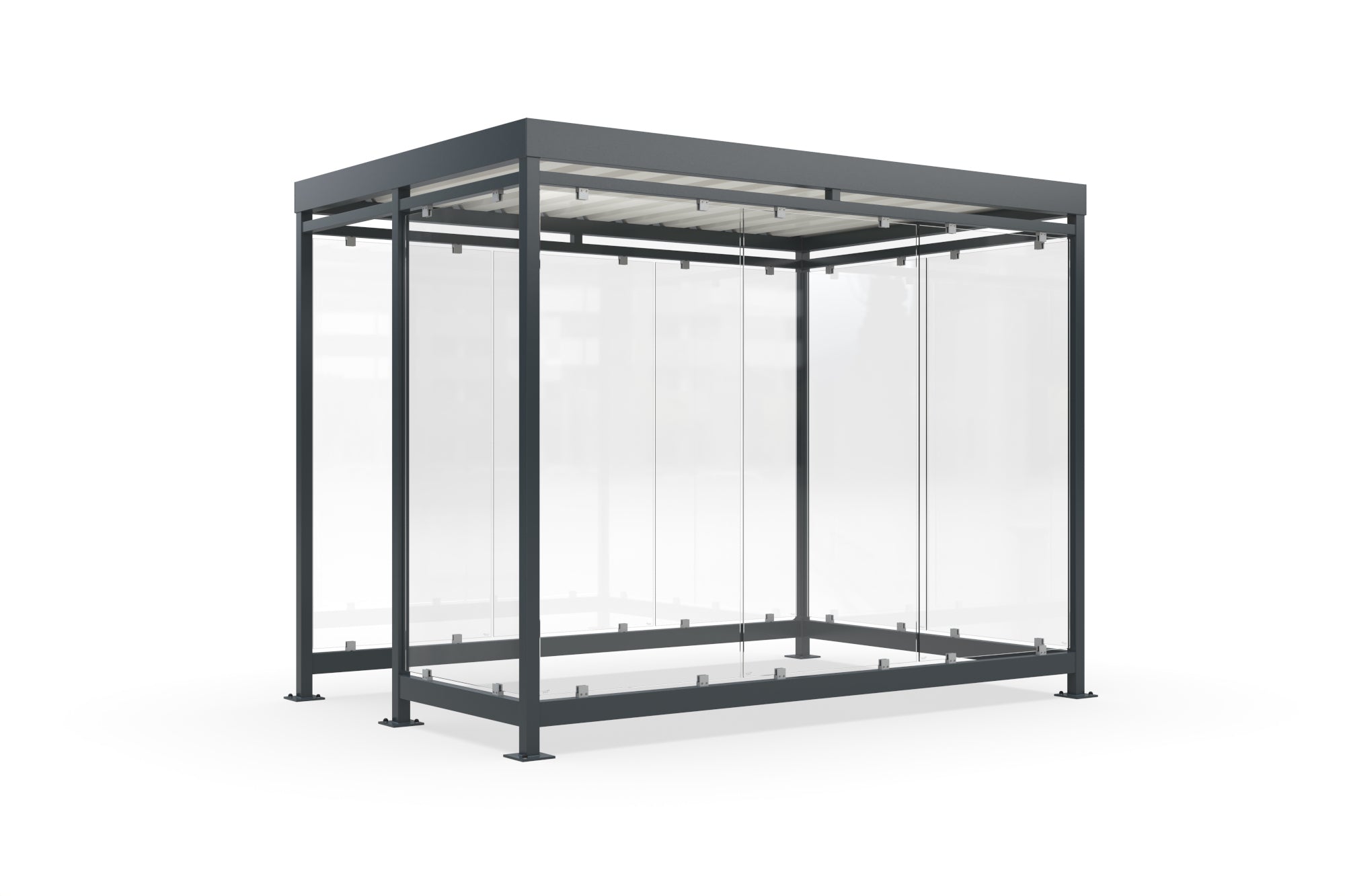

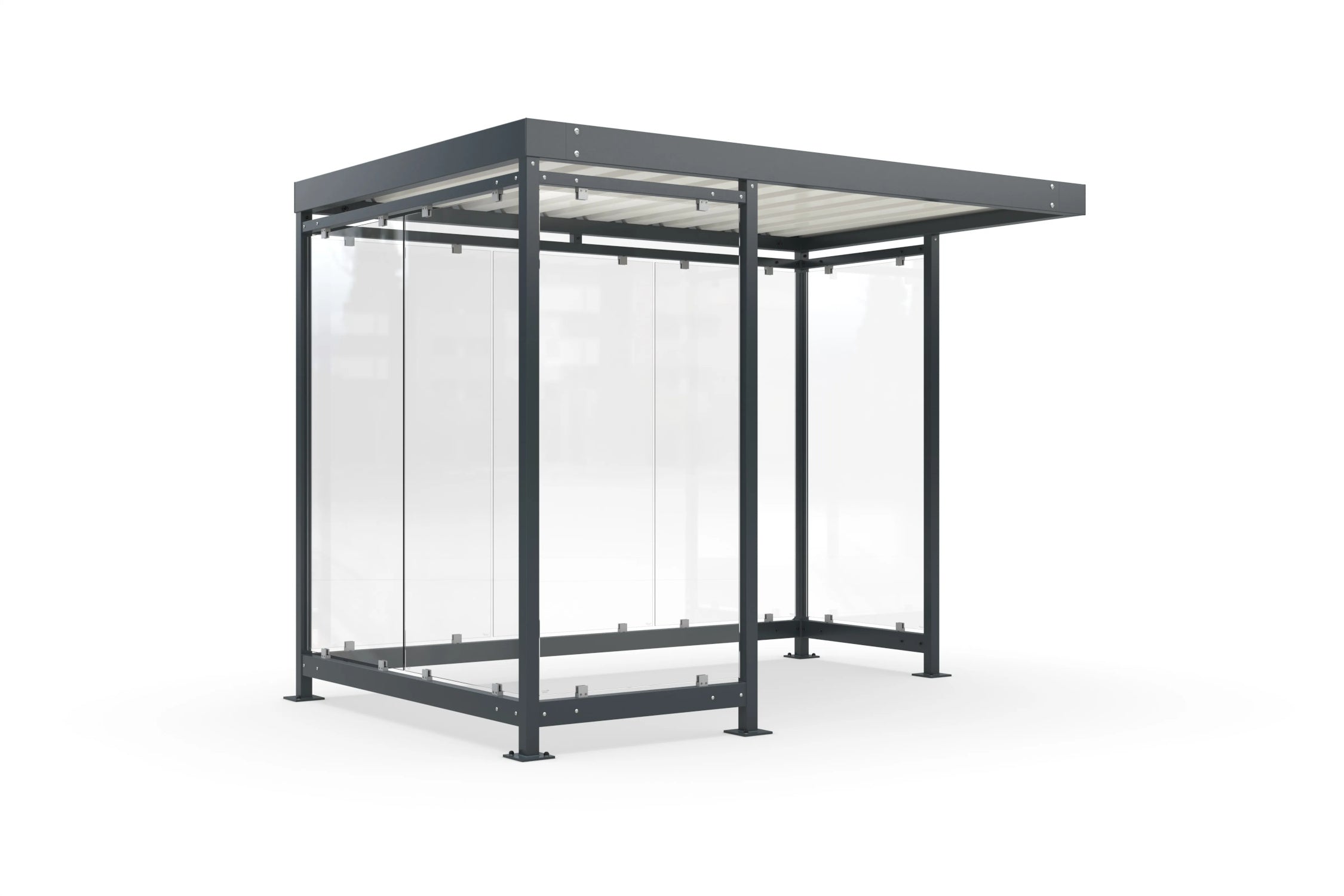

- K3: 3,2 × 2,2 m – mehr Platz für Teams oder Fahrradstellplätze.
- K4: 4,2 × 2,2 m (Doppelmodul K4 e/e 4,2 × 4,3 m) – für hohe Kapazitäten.
- K6: 6,4 × 3,1 m – großzügige Pausen- oder Wartehalle.

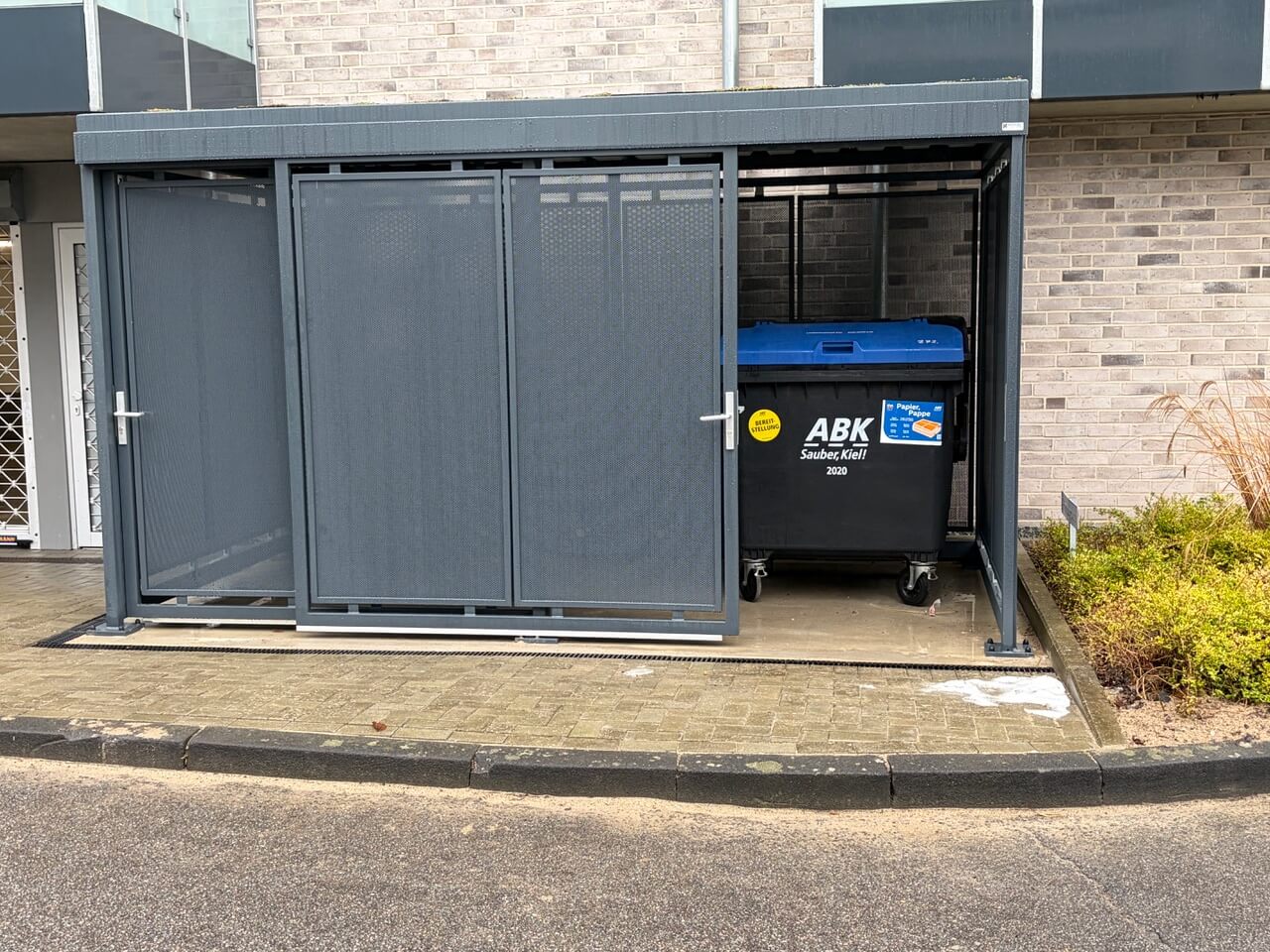

- K40: 4,2 × 2,2 m mit abschließbarer Doppel-Schiebetüre – ideal als Fahrrad- oder Mülltonnenhaus.
Sondermaße und Sonderformen fertigen wir jederzeit auf Anfrage – die genannten Größen sind Beispiele, keine Begrenzung. Sprechen Sie uns für Ihr Wunschmaß einfach an.
Technische Daten & Statik
- Konstruktion: Stahl feuerverzinkt, Rohrrahmen mit 60 mm Durchmesser, Flachdach mit Trapezblech.
- Entwässerung: über Wasserspeier am hinteren Eckpfosten.
- Schneelast: Sk = 1,9 kN/m² (Bausatz Sk = 1,45 kN/m²).
- Windlast: geeignet für Windlastzonen I–III, bundesweit zugelassen, Typenstatik vorhanden.
- Garantie: 5 Jahre. Fertigung Made in Germany, direkt vom Hersteller.
Korrosionsschutz & Langlebigkeit
Die gesamte Konstruktion ist verzinkt, grundiert und mit umweltfreundlichem Zweikomponentenlack farbbeschichtet – für dauerhaften Schutz auch bei starker Witterungsbelastung.
- Korrosivitätskategorie: C4 medium (in Anlehnung an DIN EN ISO 12944-2).
- Rahmen: RAL- oder DB-Farbe nach Wahl.
- Dachuntersicht: RAL 9002 Grauweiß.
Nachhaltigkeit und Technik: Dachbegrünung und Beleuchtung
Das Modell WSM Köln kann durch funktionale Optionen und Zubehör technisch und ökologisch aufgewertet werden:
- Dachbegrünung: Eine nachhaltige, modulare Lösung mit Sedum-Pflanzen. Die Module werden direkt in das Trapezprofil integriert, verbessern das Mikroklima und dienen als natürlicher Wasserspeicher.
- Beleuchtung (InLight): Integrierte, vandalismusgeschützte LED-Systeme inklusive Präsenzmelder sorgen für Sicherheit bei Dunkelheit.
- Photovoltaikanlage (VersoVolt): Ermöglicht eine vollständig autarke Stromversorgung der Beleuchtung ohne aufwendige Erdarbeiten für Stromkabel.
Fundamentierung und Bodenverankerung
Die Standsicherheit des Systems wird durch eine präzise Verankerung gewährleistet. Hierbei stehen drei technische Lösungen im Fokus:
- Vorhandenes Fundament: Befestigung direkt auf einer ebenen Betonfläche (OKF ± 0 cm).
- Gepflasterter Untergrund: Bei einer Montage auf Pflaster (OKF –20 cm) erfolgt eine Stützenverlängerung, um die statische Stabilität im Untergrund sicherzustellen.
- Fertig-Betonfundamentplatte: Diese Option ersetzt aufwendige Schalungsarbeiten vor Ort. Die bewehrte Platte mit strukturierter Oberfläche (Rutschsicherheitsklasse R13) wird ebenerdig auf ein vorbereitetes Schotterbett eingebracht.
Lieferformen und Montageoptionen
Je nach baulichen Gegebenheiten vor Ort stehen zwei grundlegende Lieferformen zur Auswahl:
- Fertig montiert: Die Kabine wird vollständig im Werk montiert und per Kran-LKW angeliefert sowie direkt am Aufstellort positioniert.
- Bausatz-Lieferung: Ideal bei eingeschränkten Zufahrtswegen. Die Montage erfolgt in Eigenleistung oder durch Fachpersonal vor Ort anhand einer detaillierten Aufbauanleitung.
Ergänzend können verschiedene Dienstleistungspakete gebucht werden, die von der reinen Lieferung mit Selbstentladung bis hin zur vollständigen Montage inklusive Bodenverankerung durch den Hersteller reichen.
Fragen und Antworten
Ein professioneller Raucherunterstand ermöglicht eine saubere räumliche Trennung gemäß den Nichtraucherschutzgesetzen, ohne den Komfort von Mitarbeitern oder Gästen zu beeinträchtigen. Zudem sorgt er für ein sauberes Betriebsgelände, da er einen zentralen Anlaufpunkt bietet und unkontrollierte Verschmutzungen minimiert.
Das Spektrum reicht von einfachen, einseitig offenen Überdachungen bis hin zu komplexen Raucherpavillons oder nahezu vollständig umschlossenen Raucherkabinen. Die Entscheidung für die Anzahl der Seitenwände beeinflusst direkt den gewünschten Wetterschutz bei Wind, Regen oder Schnee.
Ja, durch modular aufgebaute Konstruktionen lassen sich die Systeme flexibel anpassen. Sie können sowohl auf großzügigen Freiflächen als auch in räumlich begrenzten Bereichen wie Innenhöfen oder auf Dachterrassen optimal positioniert werden.
Für die Modelle (wie z. B. Modell K, Passau oder R) stehen funktionale Komponenten zur Verfügung. Besonders platzsparend und hygienisch sind Kombiascher mit integriertem Abfallbehälter. Zur Steigerung des Aufenthaltskomforts bieten wir zudem wetterfeste Sitzbänke, Stehtische und integrierte Beleuchtungssysteme an.
Aus technischer Sicht ist ein ebenes Betonfundament am Standort zwingend erforderlich. Auf diesem wird der Raucherunterstand mittels robuster Fußplatten fachgerecht verankert, um die notwendige Standfestigkeit und statische Sicherheit bei auftretenden Windlasten zu garantieren.
Ja, wir begleiten Sie von der Auswahl der passenden Baugröße unter Berücksichtigung von Wartung und Reinigungsfreundlichkeit. Neben detaillierten Dokumentationen für eine effiziente Installation bieten wir Ihnen auch einen fachgerechten Montageservice für eine normkonforme Aufstellung an.
Die optimale Größe richtet sich nach Ihrer gewünschten Standortkapazität und dem nötigen Schutzgrad. In der Praxis wird für einen komfortablen Stehplatz meist mit ca. 0,5 bis 1 Quadratmeter Fläche pro Person kalkuliert.
Die Systeme wie die Modell K, Passau oder R basieren auf modularen Konstruktionen und sind in vielen Baugrößen erhältlich. Das Spektrum reicht von kompakten, einseitig offenen Überdachungen für kleine Teams bis hin zu großen, nahezu vollständig umschlossenen Raucherpavillons oder Kabinen. Gerne unterstützen wir Sie bei der Auswahl der passenden Kapazität für Ihr Gelände.
