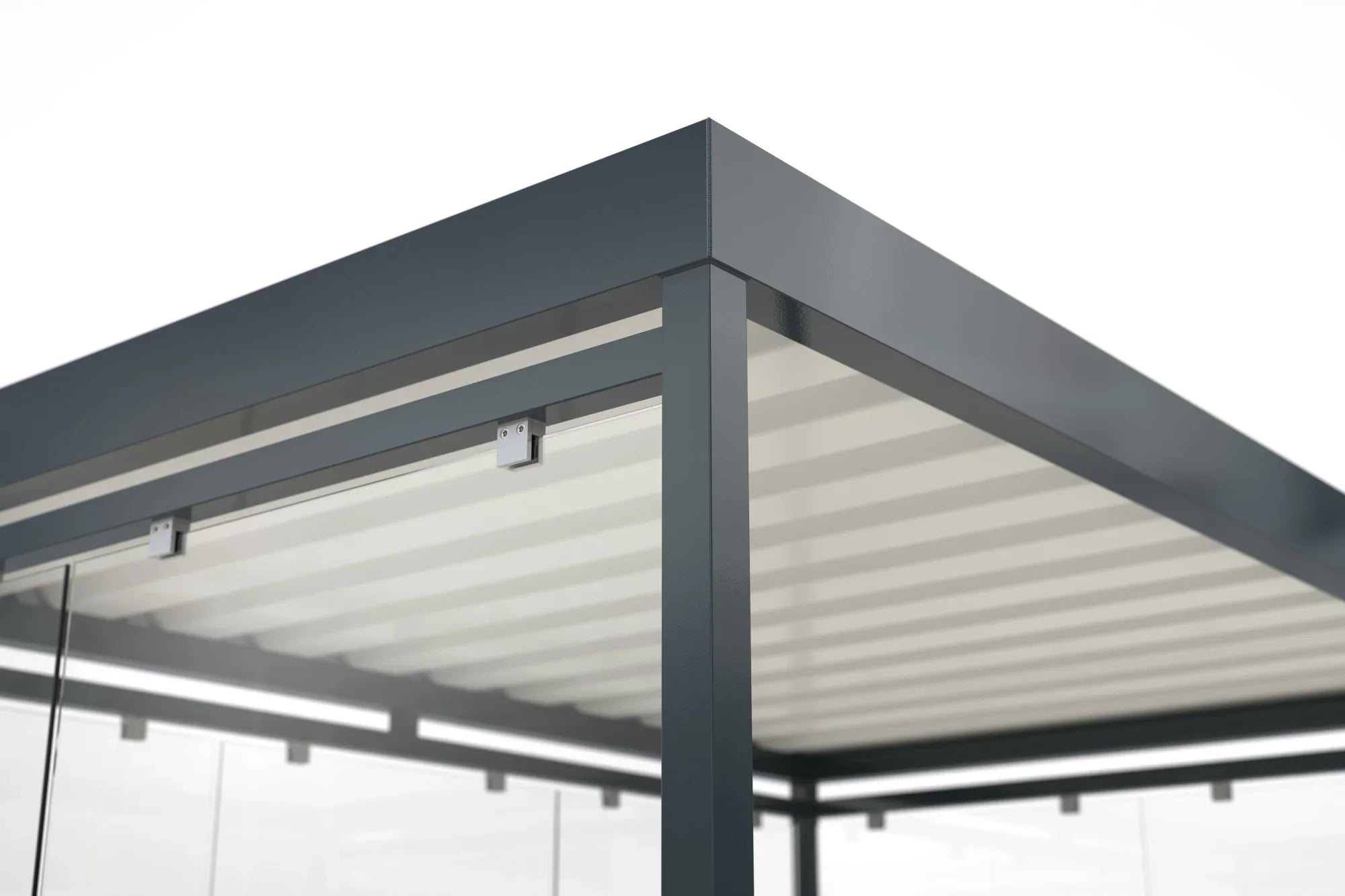

Detailaufnahme moderne Metall-Überdachung mit Glas und Lamellendach für Terrasse oder Garten

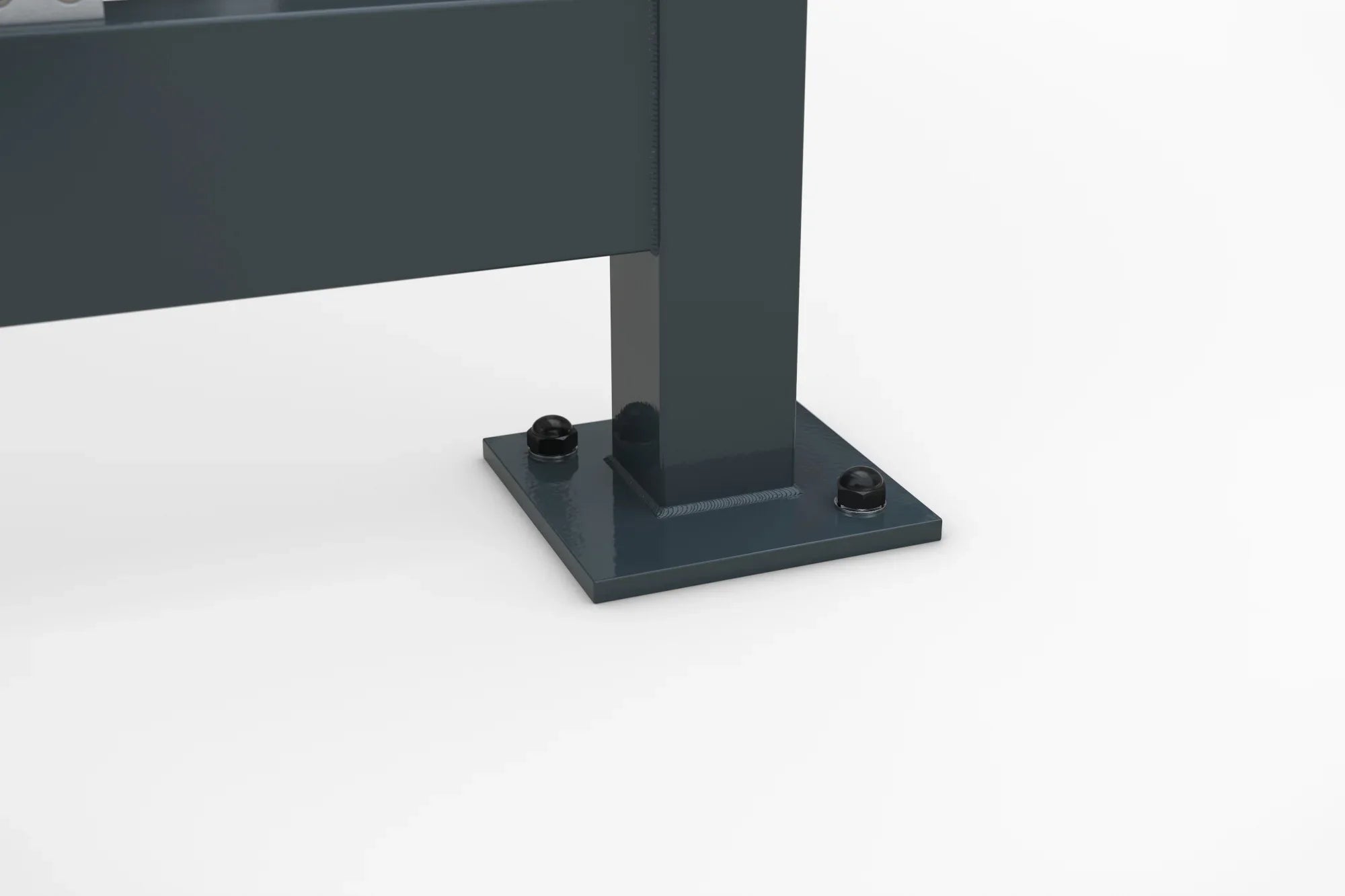

Detail einer pulverbeschichteten Metallstütze mit Bodenplatte für Überdachung
Detailansicht Glasbefestigung aus Metall für Terrassenüberdachung oder Geländer
Detailansicht eines pulverbeschichteten Metallgestells mit Regenrinne für Überdachung

Überdachung Köln K6 (6,4 x 3,1m) - für Raucher, Mülltonnen, Fahrräder, Geräte

✔ Universal Überdachung - Wartehäuschen, für Raucher, Mülltonnen oder Fahrräder

✔ Hochwertige Industrie Qualität - Fertigung nach DIN 1090, Typenstatik vorhanden

✔ Verkleidung wählbar aus Glas, Lochblech oder Holz

✔ Bestpreis Garantie

✔ 5 Jahre erweiterte Herstellergarantie!

✔ Online konfigurieren - sofort Preis & Angebot erhalten!

✔ Kein Risiko - CAD-Plan/Zeichnung zur Feinabstimmung vor Fertigungsbeginn

Art.-Nr. 102001453
16.540,00 €

Preis inkl. MwSt. Versand & Lieferung kostenlos

Lieferzeit: 8 - 12 Wochen

Menge:

Überdachung Köln K6 sonder (6,4 × 3,1m)

Hochwertige, stabile Flachdach-Überdachung. Universell einsetzbar als Wartehalle, Raucherunterstand, Geräteschuppen oder Mülltonnenbox bzw. Mülltonnenüberdachung.

Abmessungen

  • Breite: 6.400 mm
  • Tiefe: 3.100 mm
  • Höhe: 2.510 mm
  • Lichte Höhe: 2.360 mm

Technische Daten

  • Dachtyp: Trapezblech
  • Entwässerung: Über Wasserspeier am hinteren Eckpfosten
  • Oberfläche: Feuerverzinkt und farbbeschichtet – RAL-Farbe nach Wahl
  • Rohrdurchmesser: 60 mm
  • Schneelast: 1,90 kN/m² (Bausatz Sk = 1,45 kN/m²)
  • Gewicht: ca. 600 kg
  • Windlastzone: Zone 1 bis 3
  • Garantie: 5 Jahre

Korrosionsschutz

Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert.

  • Korrosivitätskategorie: C4 medium (in Anlehnung an DIN EN ISO 12944-2)
  • Stahlkonstruktion (Rahmen): RAL- oder DB-Farbe nach Wahl
  • Dachblech (Untersicht): RAL 9002 Grauweiß

Wind- und Schneelast

  • Schneelasten: Sk = 1,9 kN/m² (Bausatz Sk = 1,45 kN/m²)
  • Geeignet für Windlastzonen I–III, bundesweit zugelassen
  • Typenstatik vorhanden

Verkleidung

  • Glas ESG 8mm Klarglas

Fundament & Bodenverankerung

Zwei Möglichkeiten der Bodenverankerung: - Bitte bei Bestellung angeben!

  • Befestigung auf vorhandenem Fundament (OKF ± 0 cm)
  • Gepflasterter Untergrund (OKF –20 cm): Stützenverlängerung um 20 cm

Ausführung / Lieferumfang:

  • Vollständig montiert im Herstellerwerk, Fracht, Anlieferung und Positionierung per Kran-LKW.
  • inkl. Montage und Bodenverankerung vor Ort auf bauseits erstellte Fundamente.

Bodenarbeiten und Fundamente, bauseits, nicht im Lieferumfang enthalten:

  • Fundamente sind bauseits nach unseren Vorgaben zu erstellen
  • Fundamentplan wird mit der Auftragsbestätigung bereitgestellt
  • Bemessung für normale Bodenverhältnisse (2 kg/cm²)
  • Bohrtiefe mindestens 100 mm, armierungsfrei
  • Keine Versorgungsleitungen im Bereich der Bodenverdübelung
  • Kein Längs- oder Quergefälle im Angebot berücksichtigt
  • Gefälleanpassung auf Wunsch gegen Aufpreis möglich
  • Fundamente waagerecht, max. Höhendifferenz ± 5 mm
  • Keine Verdübelung auf Pflaster- oder Asphaltflächen zulässig

Weitere Optionen auf Anfrage - nicht im Angebot enthalten:

Dachbegrünung: Optionale, modulare und nachhaltige Dachbegrünung mit Sedum-Pflanzen. Die Module lassen sich sicher in das Trapezprofil integrieren.

Beleuchtung: LED Beleuchtung InLight, inkl. Präsenzmelder, vandalismusgeschützt und integriert in die Dachkonstruktion. Optional erweiterbar durch eine Photovoltaikanlage VersoVolt, zur autarken Stromversorgung ohne Erdarbeiten.

Alternative Ausführung der Verkleidung / Seitenteile:Holzverkleidung aus hochwertiger Douglasie (Europäische Lärche), ESG-Glas, Klarglas durchsichtig, ESG-Glas mit keramischem Siebdruck, Motiv nach Auswahl

Lieferung inkl. Fertig-Betonfundamentplatte. Dadurch entfallen aufwendige Fundamentarbeiten. Die Bodenplatte wird ebenerdig auf ein bauseits vorbereitetes Sand- oder Schotterbett eingebracht. Strukturierte Oberfläche, Rutschsicherheitsklasse R13, Steinfugenraster 300 × 300 mm, schalungsglatte Stirnseiten, umlaufender Kantenbruch, inkl. statisch erforderlicher Bewehrung bis 15 kg/m².
