Raucherkabine Modell R

Ein professioneller Raucherunterstand ermöglicht eine saubere räumliche Trennung gemäß den Nichtraucherschutzgesetzen, ohne den Komfort von Mitarbeitern oder Gästen zu beeinträchtigen. Zudem sorgt er für ein sauberes Betriebsgelände, da er einen zentralen Anlaufpunkt bietet und unkontrollierte Verschmutzungen minimiert.

Die Serie umfasst vier feste Baugrößen: R6, R10, R12 und R15 für bis zu 6, 10, 12 beziehungsweise 15 Personen. Konstruktiv sind alle vier gleich aufgebaut – Standprofile und Dachkranz aus Aluminium-Strangpressprofilen in DB 703 Eisenglimmer, Wandflächen aus 8 mm starkem Einscheibensicherheitsglas, Flachdach in Sandwich-Bauweise. Sie unterscheiden sich ausschließlich in Grundfläche und Anzahl der Glasscheiben.

Frei wählbar sind die Beleuchtung, das Sichtschutzdekor im keramischen Siebdruck und die Lieferzone; beides wird werkseitig berücksichtigt. Sonderbreiten, eine abweichende Zahl von Seitenwänden oder offene Varianten gibt es innerhalb dieser Serie nicht. Wer eine offene Überdachung sucht, findet sie in den Stahlbaureihen Köln oder Passau.

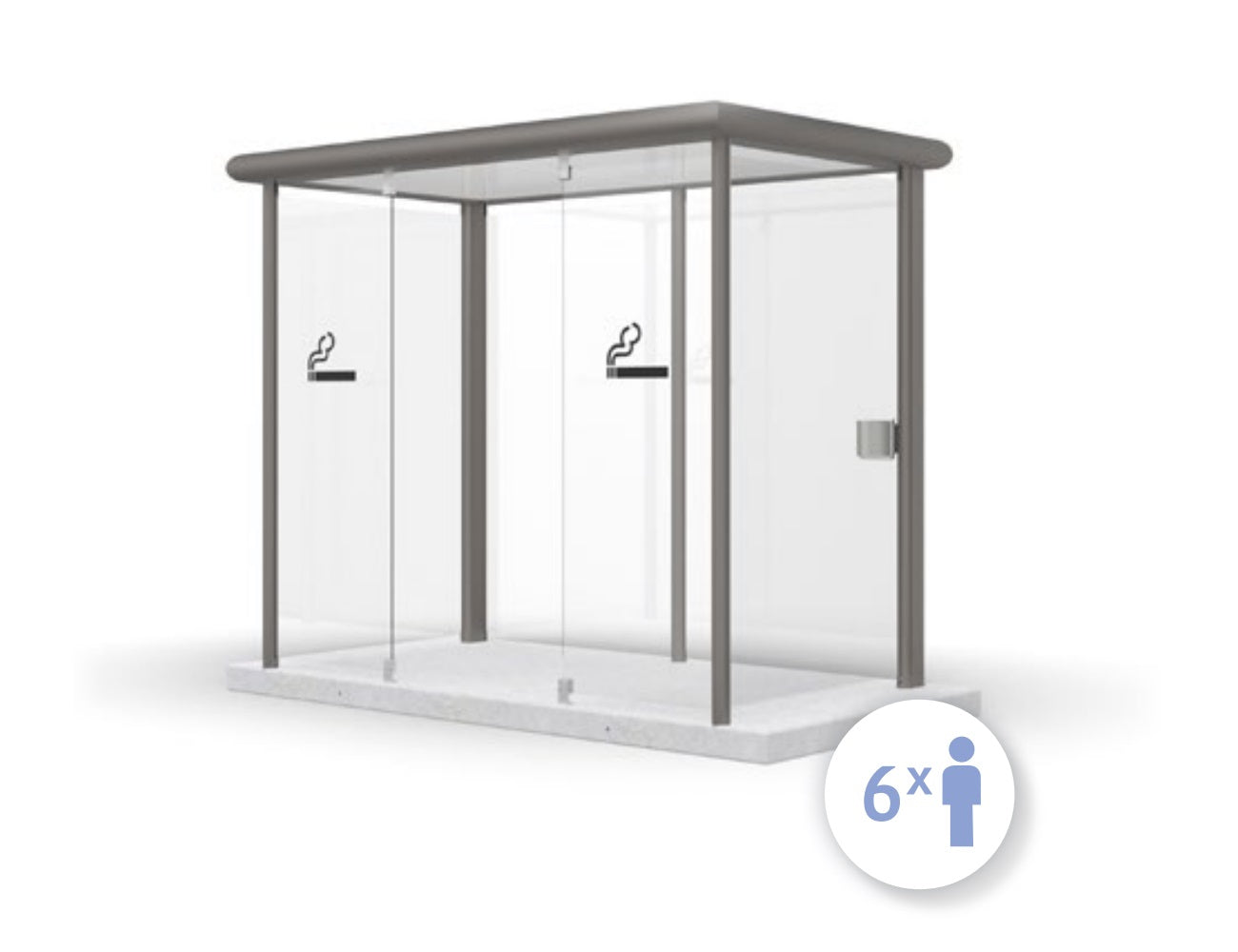

Das kleinste Modell R6 misst 2.730 × 1.620 mm; mit der Beton-Fundamentplatte von 3.000 × 1.500 mm ergibt sich eine Stellfläche von rund 4,5 m². Damit passt es auf die meisten Rest- und Randflächen, etwa neben Mitarbeiterparkplätzen oder an der Gebäuderückseite.

Entscheidend ist weniger die Fläche selbst als die Zufahrt: Die Kabine wird komplett montiert per Kran-LKW angeliefert und abgesetzt. Der Aufstellort muss für ein 40-Tonnen-Fahrzeug erreichbar und für den Kranausleger frei zugänglich sein. Weil die Kabine nicht im Boden verankert wird, lässt sie sich später jederzeit per Kran oder Stapler an eine andere Stelle versetzen.

Werkseitig eingebaut werden Beleuchtung und Sichtschutzdekor. Beides wählen Sie direkt in der Produktauswahl, damit es in der Fertigung berücksichtigt wird: zur Auswahl stehen eine LED-Lichtleiste, eine Solar-Aufbauleuchte, eine im Dach integrierte Solar-Einbauleuchte sowie ein Sichtschutzdekor im keramischen Siebdruck.

Separat lieferbar sind Sitzbänke mit Sitzfläche aus Aluminium oder Holzlattung, Aschenbechertische EPSI 2.0 mit oder ohne Verschluss, der Raucherstehtisch Smoke-Table Design Line, Anlehnstützbänke in 1.000 und 1.500 mm, Wandaschenbecher Kip-Ex aus Edelstahl, ein Infrarot-Heizstrahler mit Timermodul sowie eine Dachbegrünung, die sich mit einer Solaranlage kombinieren lässt.

Nein. Die Kabinen der Serie RX 2.0 verlassen das Werk komplett fertig montiert und werden per Kran-LKW auf dem vorbereiteten Untergrund abgesetzt – das dauert in der Regel rund 30 Minuten. Eine Montage vor Ort entfällt vollständig, ebenso das Betonieren eines Fundaments.

Bauseits vorzubereiten sind lediglich ein planebenes, verdichtetes Sand- oder Schotterbett und eine Zufahrt für ein 40-Tonnen-Fahrzeug. Bei der Standortwahl, der Prüfung der Zufahrt und der Auswahl der passenden Größe beraten wir Sie gern vorab; eine Checkliste zur LKW-Anlieferung finden Sie auf jeder Produktseite. Elektrische Anschlüsse für Beleuchtung oder Heizstrahler stellt eine Elektrofachkraft bauseits her.

Die optimale Größe richtet sich nach Ihrer gewünschten Standortkapazität und dem nötigen Schutzgrad. In der Praxis wird für einen komfortablen Stehplatz meist mit ca. 0,5 bis 1 Quadratmeter Fläche pro Person kalkuliert.

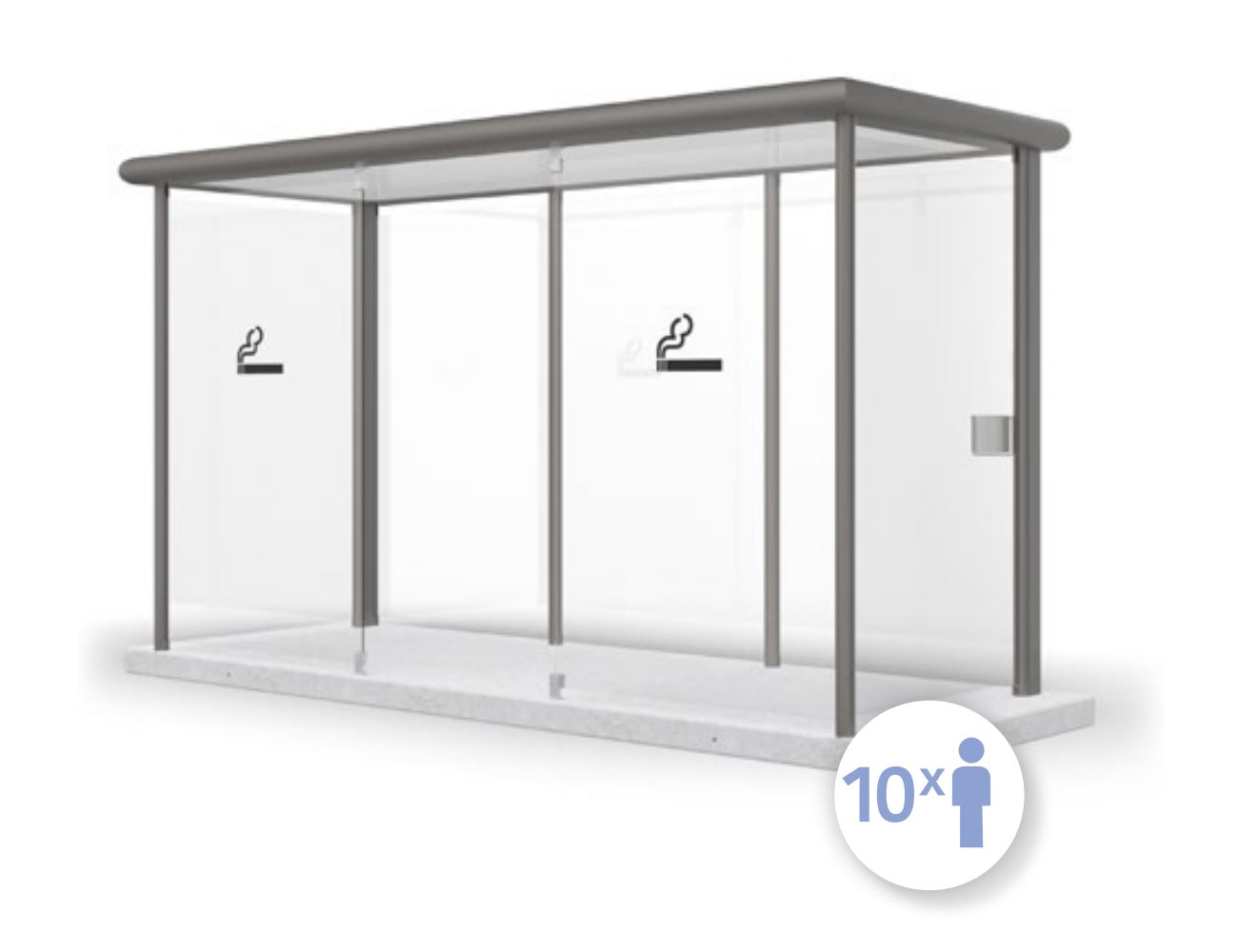

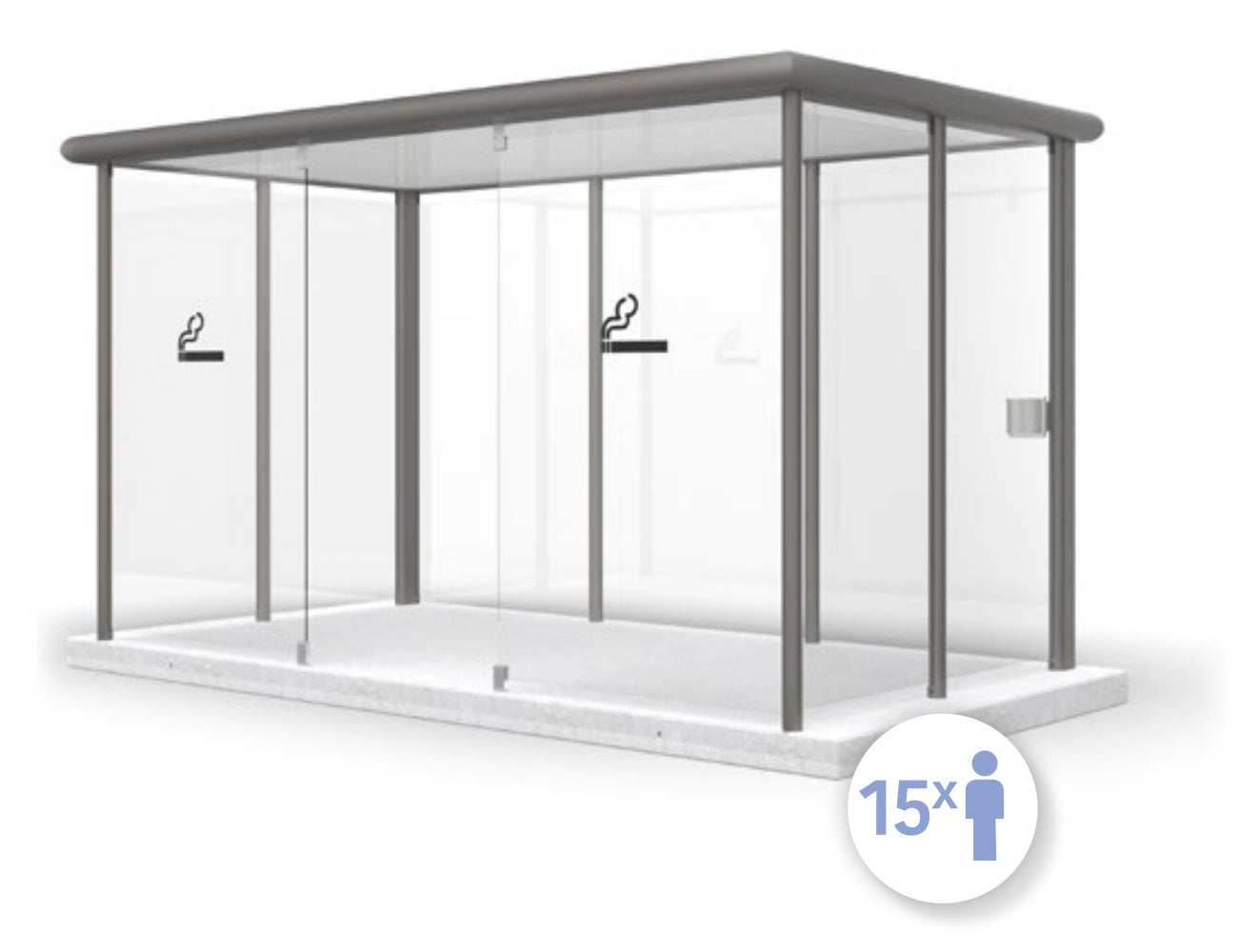

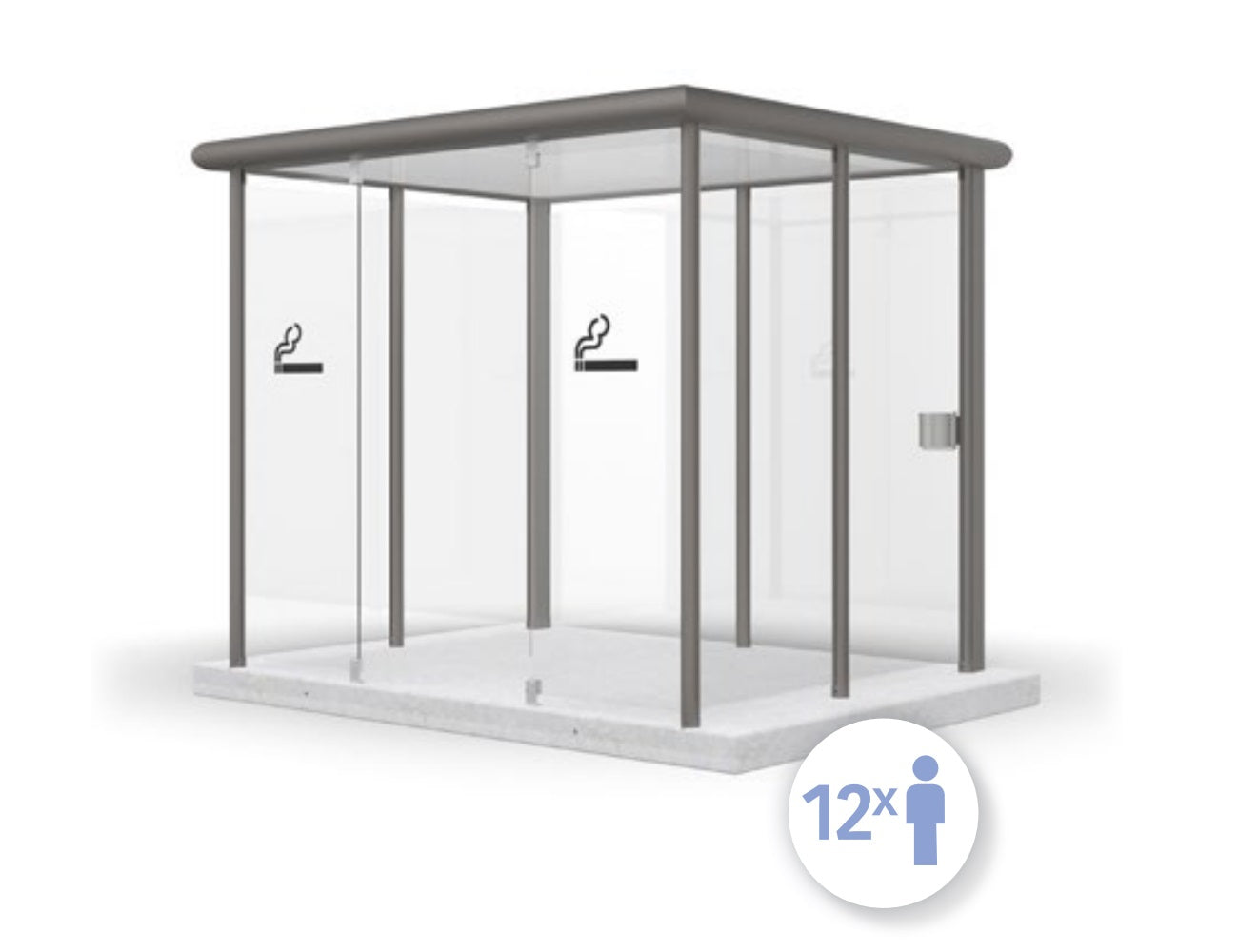

Es gibt vier Baugrößen, alle 2.280 mm hoch. R6 misst 2.730 × 1.620 mm für bis zu 6 Personen und wiegt inklusive Fundament rund 2.500 kg. R10 misst 3.950 × 1.620 mm für bis zu 10 Personen bei rund 3.000 kg. R12 misst 2.730 × 2.250 mm für bis zu 12 Personen bei rund 3.500 kg. R15 misst 3.950 × 2.250 mm für bis zu 15 Personen bei rund 4.000 kg.

Die Beton-Fundamentplatte ist jeweils etwas größer als die Kabine und bestimmt die benötigte Stellfläche. Die Personenangaben beziehen sich auf einen kurzzeitigen Aufenthalt im Stehen.

Transport und Aufstellung werden nach der Entfernung zwischen unserem Werk und Ihrem Standort abgerechnet. Sie geben auf der Produktseite einfach Ihre Postleitzahl ein – die passende Entfernungsstufe wird automatisch ermittelt und der Lieferpreis sofort in den angezeigten Preis übernommen. Es gibt fünf Stufen von 200 bis 1.000 Kilometern. Liegt Ihr Standort darüber hinaus, kalkulieren wir den Transport individuell. Bei Selbstabholung entfallen die Transportkosten vollständig; Abholadresse und Termin stimmen wir nach der Bestellung ab. Größere Kabinen mit 3.950 mm Breite liegen wegen der Transportbreite in einer höheren Frachtstufe als die schmalen Modelle.

Nein. Die Raucherkabinen der Serie RX 2.0 werden komplett fertig montiert auf einer bewehrten Beton-Fundamentplatte geliefert, die zum Lieferumfang gehört. Bauseits genügt ein planebenes, verdichtetes Sand- oder Schotterbett. Tiefbauarbeiten, Streifenfundamente oder ein Betonieren vor Ort entfallen. Weil die Kabine nicht im Boden verankert ist, lässt sie sich später per Kran oder Stapler versetzen.

Das hängt von der Landesbauordnung, der Größe der Kabine und dem Standort ab. In mehreren Bundesländern sind freistehende Überdachungen bis zu einer bestimmten überdachten Fläche oder umbautem Raum verfahrensfrei, in Gewerbegebieten und bei Grenzbebauung gelten oft zusätzliche Auflagen. Da die Kabine ohne Bodenverankerung aufgestellt wird und jederzeit versetzbar ist, fällt sie häufig unter erleichterte Regelungen. Verbindlich Auskunft gibt nur das zuständige Bauamt – bitte vorab klären.

Im Dachkranz läuft eine umlaufende Regenrinne. Das Wasser wird über ein Edelstahlsieb aufgenommen und verdeckt durch die Eckstützen nach unten geführt. Der Ablauf endet oberirdisch oberhalb der Fundamentplatte. Ein Anschluss an die Kanalisation ist nicht erforderlich, sichtbare Fallrohre gibt es nicht.
