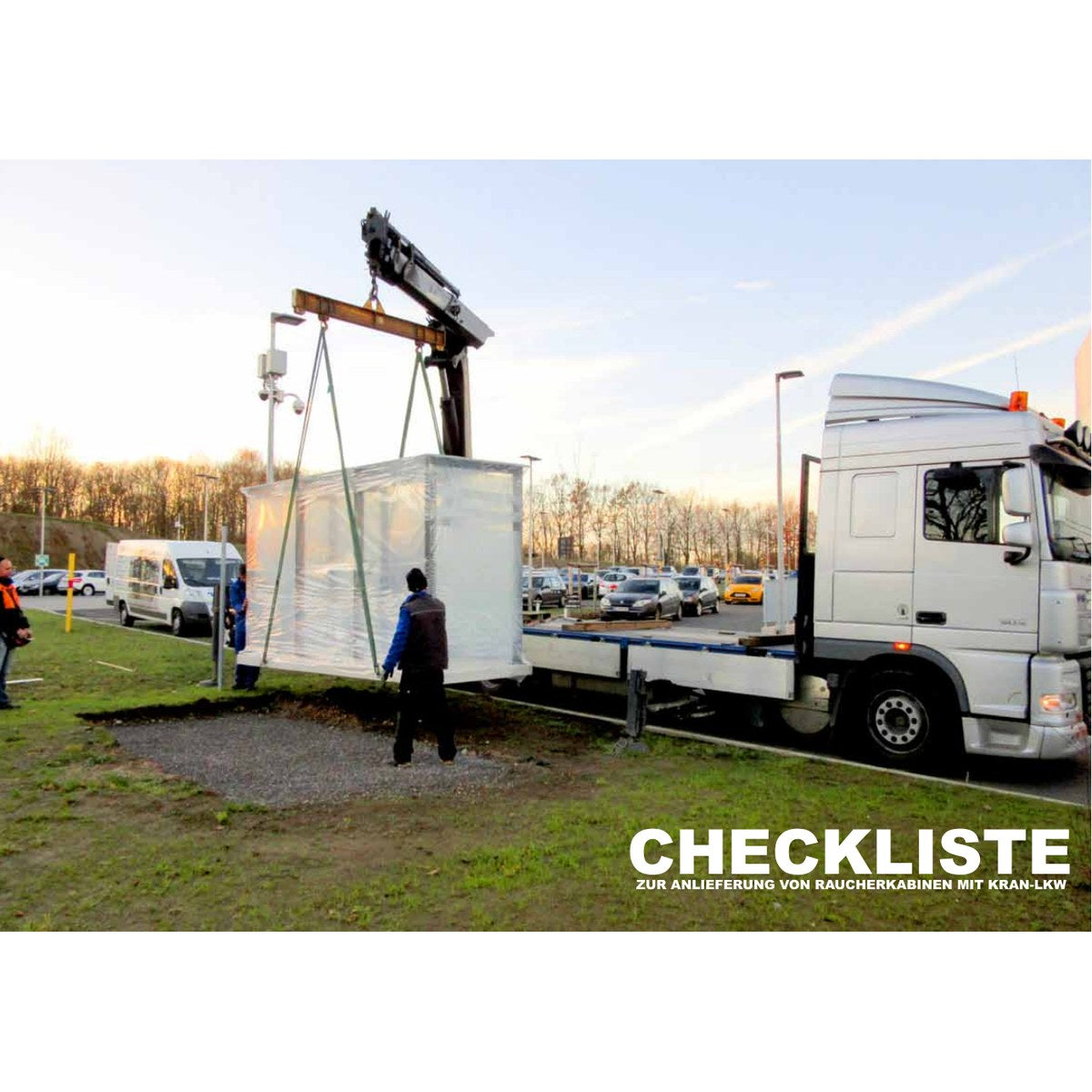

Anlieferung einer Raucherkabine mit Kran-LKW – Checkliste zur Erreichbarkeit des Aufstellorts

Fahrradunterstand Köln K3 b/b 3,2 × 2,2 m – Raucherunterstand aus Stahl

Art.-Nr. 102001686

Universal Überdachung - Wartehäuschen, für Raucher, Mülltonnen oder Fahrräder

Hochwertige Industrie Qualität - Fertigung nach DIN 1090, Typenstatik vorhanden

Verkleidung wählbar aus Glas, Lochblech oder Holz

Bestpreis Garantie

5 Jahre erweiterte Herstellergarantie!

Online konfigurieren - sofort Preis & Angebot erhalten!

Kein Risiko - CAD-Plan/Zeichnung zur Feinabstimmung vor Fertigungsbeginn

Andere Größe oder Seitenwand-Anordnung? Modell wechseln – Ihre Auswahl bleibt erhalten.

Überdachung Köln K3 a/aK3 a/aÜberdachung Köln K3 a/bK3 a/bÜberdachung Köln K3 a/cK3 a/cÜberdachung Köln K3 a/dK3 a/dÜberdachung Köln K3 a/eK3 a/eÜberdachung Köln K3 b/aK3 b/aÜberdachung Köln K3 b/bK3 b/bÜberdachung Köln K3 b/cK3 b/cÜberdachung Köln K3 b/dK3 b/dÜberdachung Köln K3 c/aK3 c/aÜberdachung Köln K3 c/bK3 c/bÜberdachung Köln K3 c/cK3 c/cÜberdachung Köln K3 d/aK3 d/aÜberdachung Köln K3 d/bK3 d/bÜberdachung Köln K3 f/fK3 f/f

Konfigurator

Verkleidung der Seitenteile

Siebdruck-Design

Der Aufpreis für den Siebdruck ist bereits in der Verkleidung enthalten, das Design kostet nichts extra.

Farbe Rahmen (RAL oder DB)

Standard ist RAL 7016 Anthrazitgrau. Jeder andere RAL- oder DB-Farbton ohne Aufpreis – bitte die Nummer eintragen.

Alle möglichen RAL-Farben als PDF ansehen

Beleuchtung

Dachbegrünung

Fundament

Ausführung

Lieferung

Erreichbarkeit für Kran-LKW (40 t)

Der Kran-LKW braucht eine feste Zufahrt und Platz zum Abstützen. Die Checkliste zeigt, was am Aufstellort geprüft werden muss.

Checkliste zur Anlieferung mit Kran-LKW (PDF)

Zubehör

Mehrfachauswahl, Stückzahl je Position wählbar (z. B. 3 × Sitzbank, 2 × Aschenbecher).

Bemerkungen

Ihr Preis

    Gesamtpreis 3.569,00 €

    inkl. MwSt.

    Lieferung oder Abholung nach Wahl – die Kosten stehen im Schritt „Lieferung“.

    Lieferzeit: 3 bis 5 Wochen
    Spedition mit Terminankündigung (Avis) oder Abholung ab Werk
    Frage zum Produkt

    So kommt Ihre Überdachung zu Ihnen

    1. AuftragsbestätigungWir prüfen Ausstattung und Aufstellort
    2. FertigungRahmen geschweißt und beschichtet in unserer Werkstatt in Bayern
    3. Lieferung oder AbholungPer Spedition mit Avis – oder Sie holen ab Werk ab

    Bei Lieferung mit Entladung kommt ein Kran-LKW – darum fragen wir nach der Erreichbarkeit des Aufstellorts. Lieferzeit insgesamt: 3 bis 5 Wochen.

    American Express Apple Pay EPS Google Pay Klarna Mastercard PayPal Visa Kauf auf Rechnung Vorkasse
    5,0 82 Google-Bewertungen

    Überdachung WSM Köln K3 b/b (3,2 × 2,2 m)

    Für Raucher, Mülltonnen, Fahrräder, Geräte

    Hochwertige, stabile Flachdach-Überdachung. Universell einsetzbar als Wartehalle, Raucherunterstand, Fahrradgarage, Geräteschuppen oder Mülltonnenbox bzw. Mülltonnenüberdachung.

    Abmessungen

    • Breite: 3.180 mm
    • Tiefe: 2.165 mm
    • Höhe: 2.510 mm
    • Lichte Höhe: 2.360 mm

    Technische Daten

    • Dachtyp: Trapezblech
    • Entwässerung: Über Wasserspeier am hinteren Eckpfosten
    • Oberfläche: Feuerverzinkt und farbbeschichtet – RAL-Farbe nach Wahl
    • Rohrdurchmesser: 60 mm
    • Schneelast: 1,90 kN/m² (Bausatz Sk = 1,45 kN/m²)
    • Gewicht: ca. 600 kg
    • Windlastzone: Zone 1 bis 3
    • Garantie: 5 Jahre

    Korrosionsschutz

    Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert.

    • Korrosivitätskategorie: C4 medium (in Anlehnung an DIN EN ISO 12944-2)
    • Stahlkonstruktion (Rahmen): RAL- oder DB-Farbe nach Wahl
    • Dachblech (Untersicht): RAL 9002 Grauweiß

    Wind- und Schneelast

    • Schneelasten: Sk = 1,9 kN/m² (Bausatz Sk = 1,45 kN/m²)
    • Geeignet für Windlastzonen I–III, bundesweit zugelassen
    • Typenstatik vorhanden

    Verkleidung (wahlweise)

    • ESG-Glas, Klarglas durchsichtig
    • ESG-Glas mit keramischem Siebdruck, Motiv nach Auswahl
    • Lochblech aus Aluminium, in Rahmenfarbe
    • Holzverkleidung aus hochwertiger Douglasie (Europäische Lärche)

    Ausführung

    • Fertig montiert:
      Vollständig montiert im Herstellerwerk, Anlieferung und Positionierung per Kran-LKW am Aufstellort.
    • Bausatz-Lieferung:
      Geeignet bei eingeschränkter Zufahrt oder Montage in Eigenleistung. Eine Aufbauanleitung wird zur Verfügung gestellt.

    Lieferung, Entladung, Montage

    • Selbstabholung ab Werk
    • Lieferung mit Selbstentladung (Stapler oder Kran bauseits)
    • Lieferung und Entladung per Kran-LKW, ohne Montage
    • Lieferung und Entladung per Kran-LKW inkl. Montage und Bodenverankerung vor Ort

    Fundament & Bodenverankerung

    • Befestigung auf vorhandenem Fundament (OKF ± 0 cm)
    • Gepflasterter Untergrund (OKF –20 cm): Stützenverlängerung um 20 cm
    • Optional Lieferung inkl. Fertig-Betonfundamentplatte. Dadurch entfallen aufwendige Fundamentarbeiten. Die Bodenplatte wird ebenerdig auf ein bauseits vorbereitetes Sand- oder Schotterbett eingebracht. Strukturierte Oberfläche, Rutschsicherheitsklasse R13, Steinfugenraster 300 × 300 mm, schalungsglatte Stirnseiten, umlaufender Kantenbruch, inkl. statisch erforderlicher Bewehrung bis 15 kg/m².

    Dachbegrünung

    Optionale, modulare und nachhaltige Dachbegrünung mit Sedum-Pflanzen. Die Module lassen sich sicher in das Trapezprofil integrieren.

    Beleuchtung

    Standard Beleuchtung mit InLight, inkl. Präsenzmelder, vandalismusgeschützt und integriert in die Dachkonstruktion. Optional erweiterbar durch eine Photovoltaikanlage VersoVolt, zur autarken Stromversorgung ohne Erdarbeiten.

    Hinweise bei Montage durch uns

    • Fundamente sind bauseits nach unseren Vorgaben zu erstellen
    • Fundamentplan wird mit der Auftragsbestätigung bereitgestellt
    • Bemessung für normale Bodenverhältnisse (2 kg/cm²)
    • Bohrtiefe mindestens 100 mm, armierungsfrei
    • Keine Versorgungsleitungen im Bereich der Bodenverdübelung
    • Kein Längs- oder Quergefälle im Angebot berücksichtigt
    • Gefälleanpassung auf Wunsch gegen Aufpreis möglich
    • Fundamente waagerecht, max. Höhendifferenz ± 5 mm
    • Keine Verdübelung auf Pflaster- oder Asphaltflächen zulässig
