Überdachung, Raucherkabine, Material- / Fahrradunterstand Modell Leipzig L14 - 430cm x 220cm - verzinkt

Leipzig L14 misst 4.300 mm in der Breite, 2.200 mm in der Tiefe und 2.360 mm in der Höhe. Die überdachte Grundfläche beträgt 8,60 m², das Gewicht rund 210 kg.

Die lichte Breite beträgt 4.240 mm, die lichte Höhe – also die nutzbare Durchgangshöhe unter der Konstruktion – 2.175 mm, die lichte Tiefe 2.040 mm.

Wo die Stützen und damit die Fundamente liegen, zeigen die Montagepläne, die der Lieferung beiliegen.

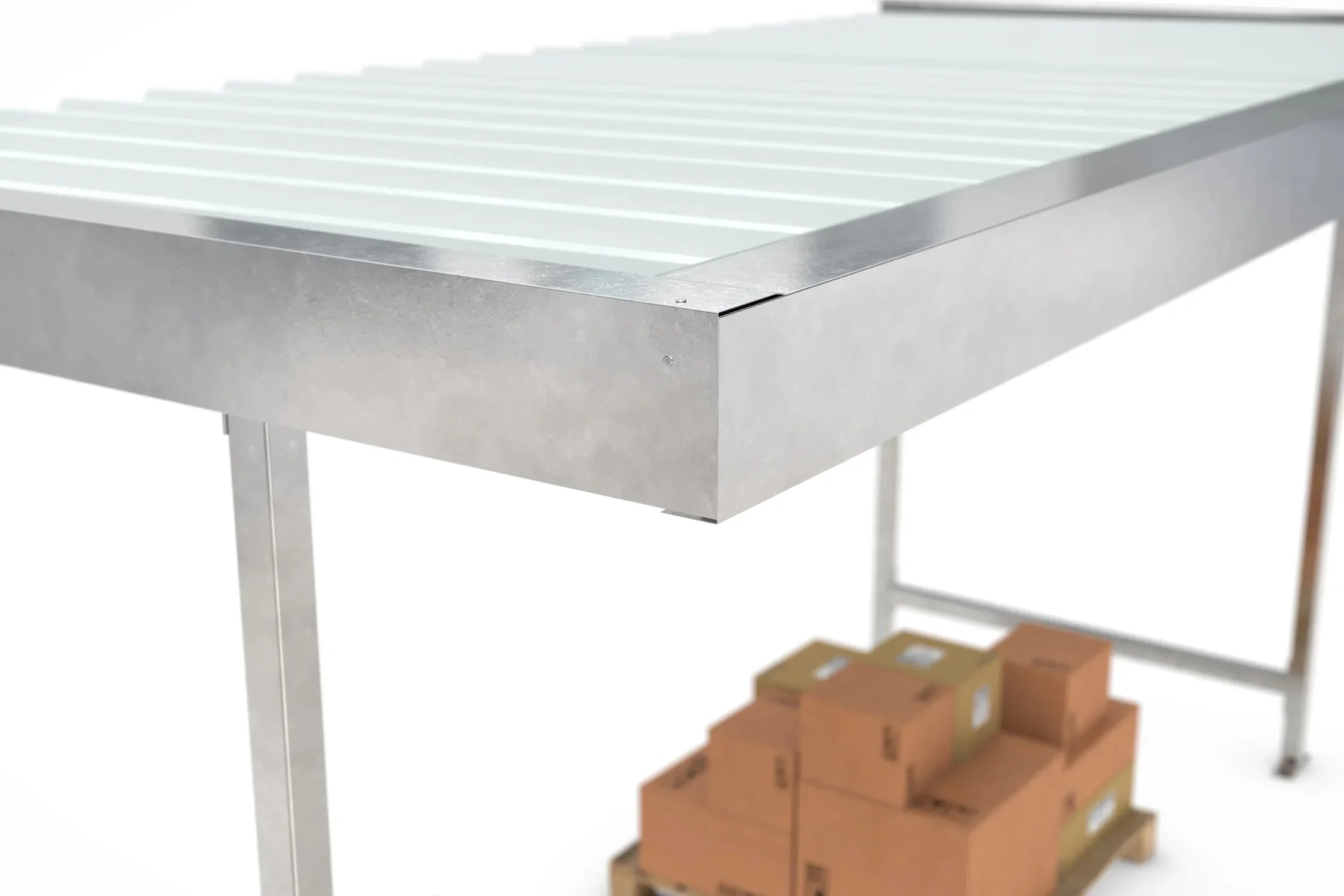

Leipzig L14 ist für eine Schneelast von 0,75 kN/m² und die Windlastzonen 1 bis 2 ausgelegt. Das Tragwerk besteht aus feuerverzinkten Quadratrohren, das Rohrmaß gibt der Hersteller mit 60 mm an. Die Dachblende ist 150 mm hoch und dreiseitig verschraubt.

Welche Schneelast an Ihrem Standort gilt, hängt von Schneelastzone und Geländehöhe ab und steht in der Schneelastzonenkarte nach DIN EN 1991-1-3. Liegt der Wert für Ihre Gemeinde über der Herstellerangabe, sprechen Sie uns bitte vor der Bestellung an.

Unabhängig davon gilt: Bei außergewöhnlichem Schneefall gehört das Dach geräumt.

Für Leipzig L14 liegt keine Typenstatik vor. Die Reihe wird als Bausatz zur Selbstmontage ohne Standsicherheitsnachweis geliefert.

Verlangt Ihre Bauaufsichtsbehörde einen Standsicherheitsnachweis, wird dieser objektbezogen von einem Tragwerksplaner erstellt. Als Grundlage dienen die Lastangaben des Herstellers (siehe Antwort zur Schnee- und Windlast) und die Montagepläne. Zusätzlich stellen wir zu jedem Modell ein Datenblatt, einen Ausschreibungstext als LV-Position und eine GAEB-Datei (DA XML 3.1, X81) zum Download bereit.

Sprechen Sie uns an, wenn Sie für ein Bauvorhaben weitere Unterlagen brauchen.

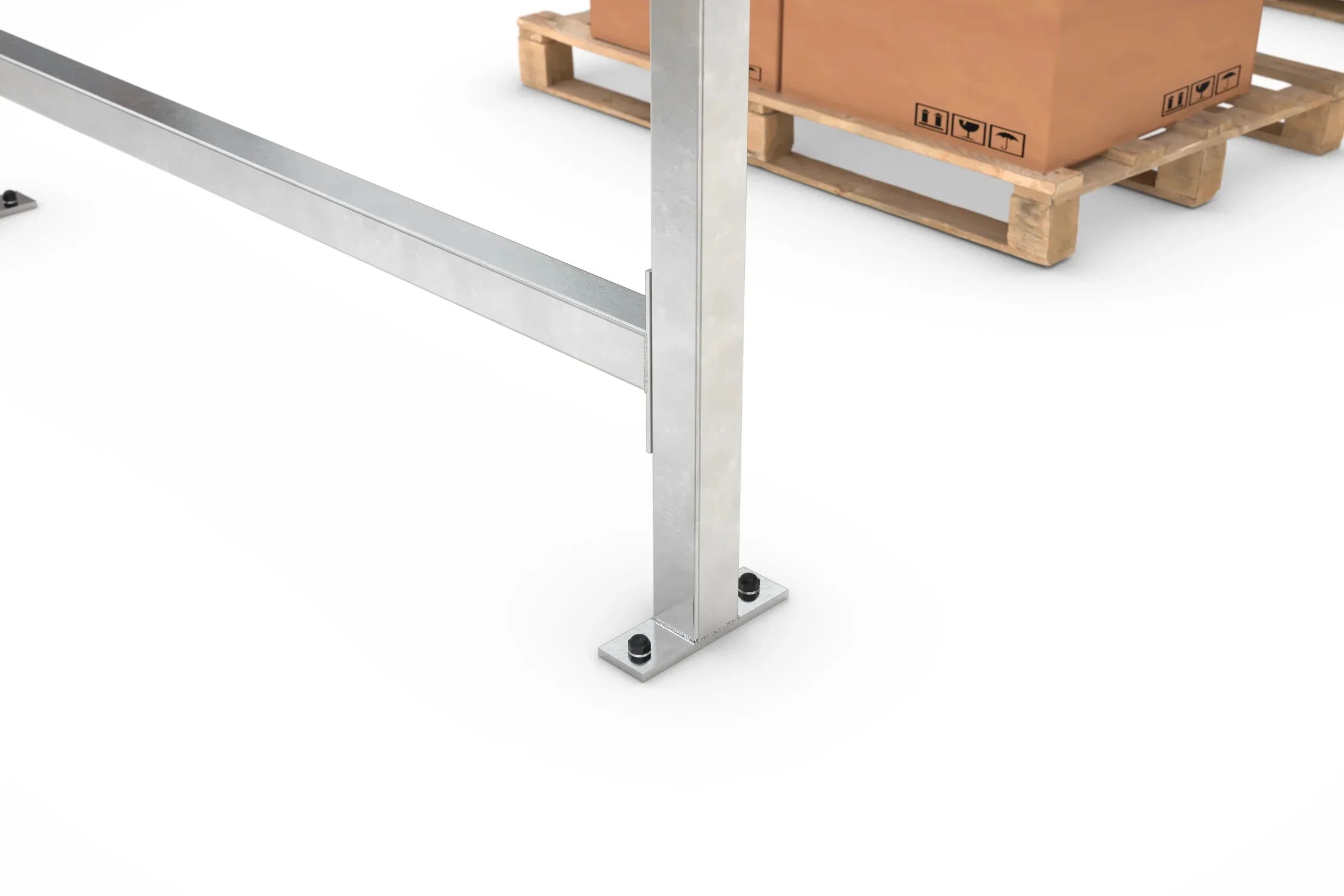

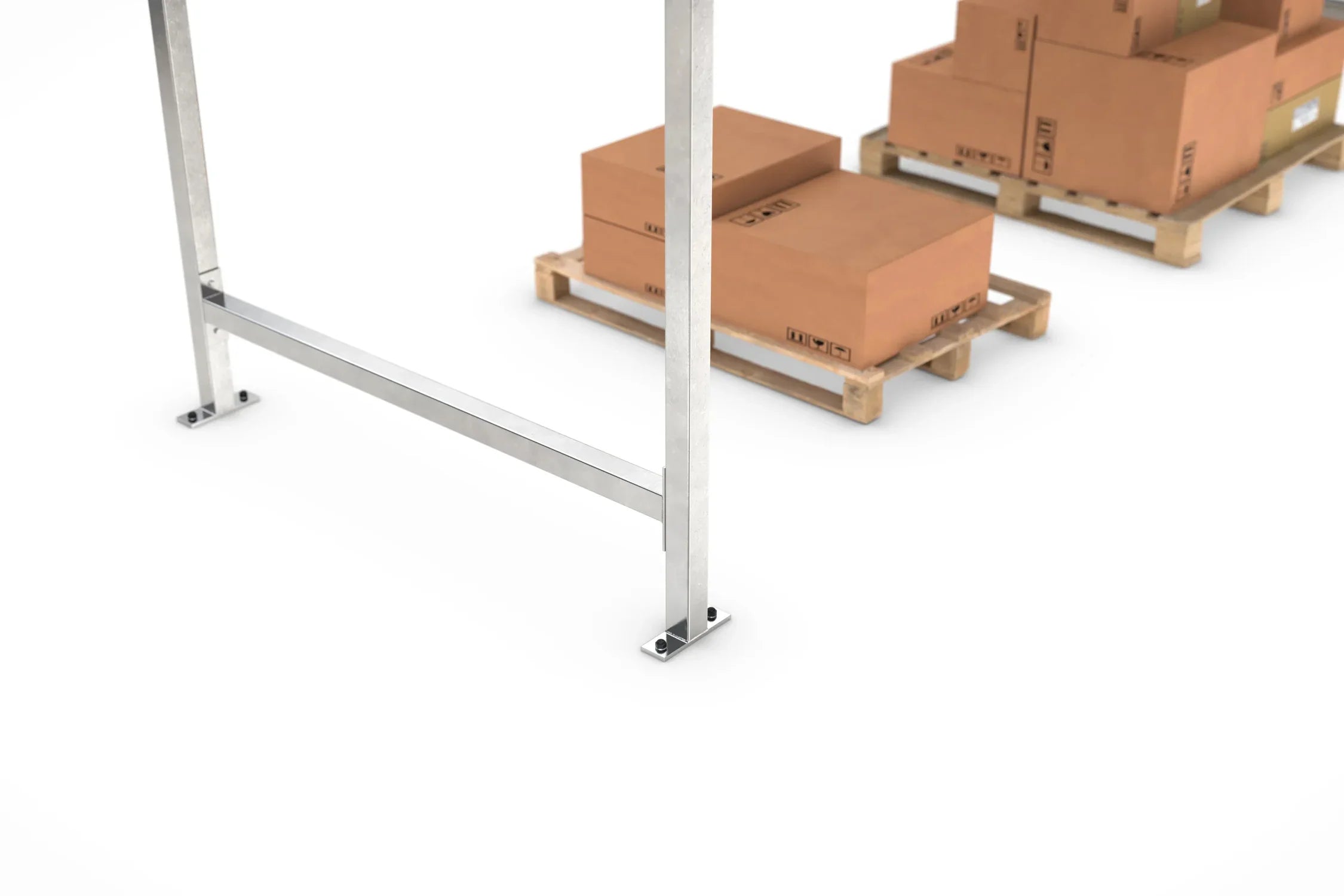

Leipzig L14 wird auf bauseitige Fundamente gedübelt: Die Stützen haben Fußplatten und werden auf Höhe des fertigen Bodens (OKF ± 0) befestigt.

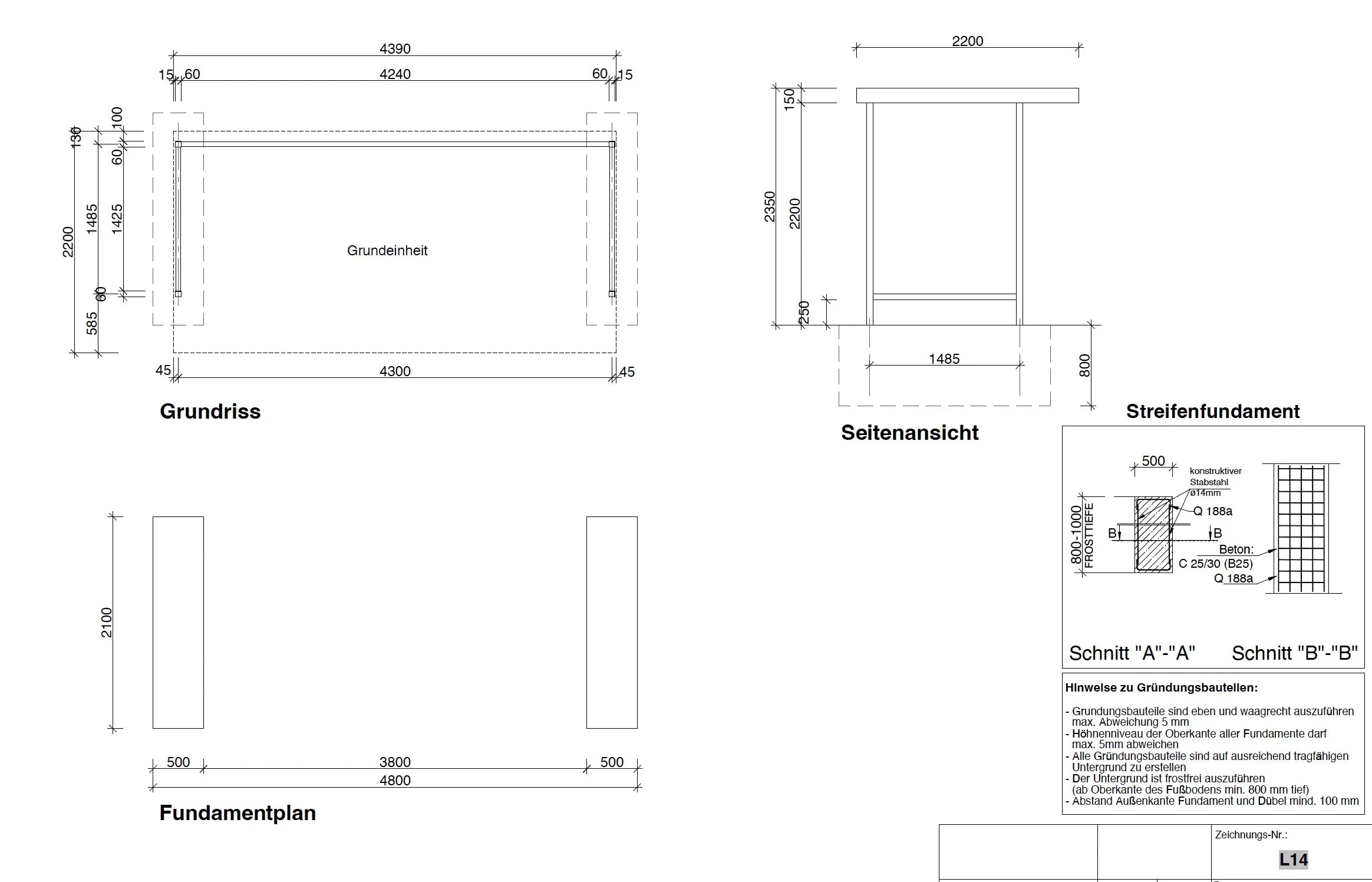

Wie die Fundamente anzulegen sind, zeigen die Montagepläne, die der Lieferung beiliegen. Das Bodenmontagematerial ist im Lieferumfang.

Wie bei jeder Bodenmontage gehören die Fundamente auf tragfähigen, frostfrei gegründeten Untergrund, ihre Oberkanten müssen eben sein. Eine Pflaster- oder Asphaltfläche ohne Fundament reicht nicht aus.

Leipzig L14 wird als Bausatz zur Eigenaufstellung geliefert. Die Konstruktion ist vollständig verschraubt, es wird nicht geschweißt.

Im Lieferumfang enthalten sind der komplette Bausatz, Montagepläne, eine Montageanleitung sowie das Bodenmontagematerial. Betonfundament, Werkzeug und Hebehilfe stellen Sie selbst.

Für den Aufbau sollten Sie mindestens zwei Personen einplanen, die Anlage wiegt rund 210 kg.

Die Lieferzeit beträgt 1 bis 3 Wochen ab Bestelleingang.

Der Versand ist kostenlos – innerhalb Deutschlands ebenso wie nach Österreich, Belgien, Frankreich, Italien, Luxemburg, in die Niederlande und nach Tschechien. Obwohl es sich um Speditionsware handelt, fällt kein Sperrgut- oder Speditionszuschlag an.

Geliefert wird per Spedition. Bei rund 210 kg brauchen Sie eine Abladestelle, die der Lkw erreicht, und Helfer zum Abladen.

Ja. Leipzig L14 ist in zwei Ausführungen erhältlich: feuerverzinkt (Art.-Nr. 102000132) und feuerverzinkt mit zusätzlicher Farbbeschichtung in RAL 9002 grauweiß (Art.-Nr. 102000087). Beide Ausführungen sind bei uns als eigener Artikel gelistet.

Die Maße sind bei beiden Ausführungen gleich. Die Farbbeschichtung liegt auf der Verzinkung und ist damit ein zweiter Korrosionsschutz, kein Ersatz für die Verzinkung.

Leipzig L14 wird ohne Wände geliefert. Ergänzen lassen sich Tragrahmen mit Trapezblech. Sie entscheiden, ob die Überdachung offen, halboffen oder geschlossen ausgeführt wird.

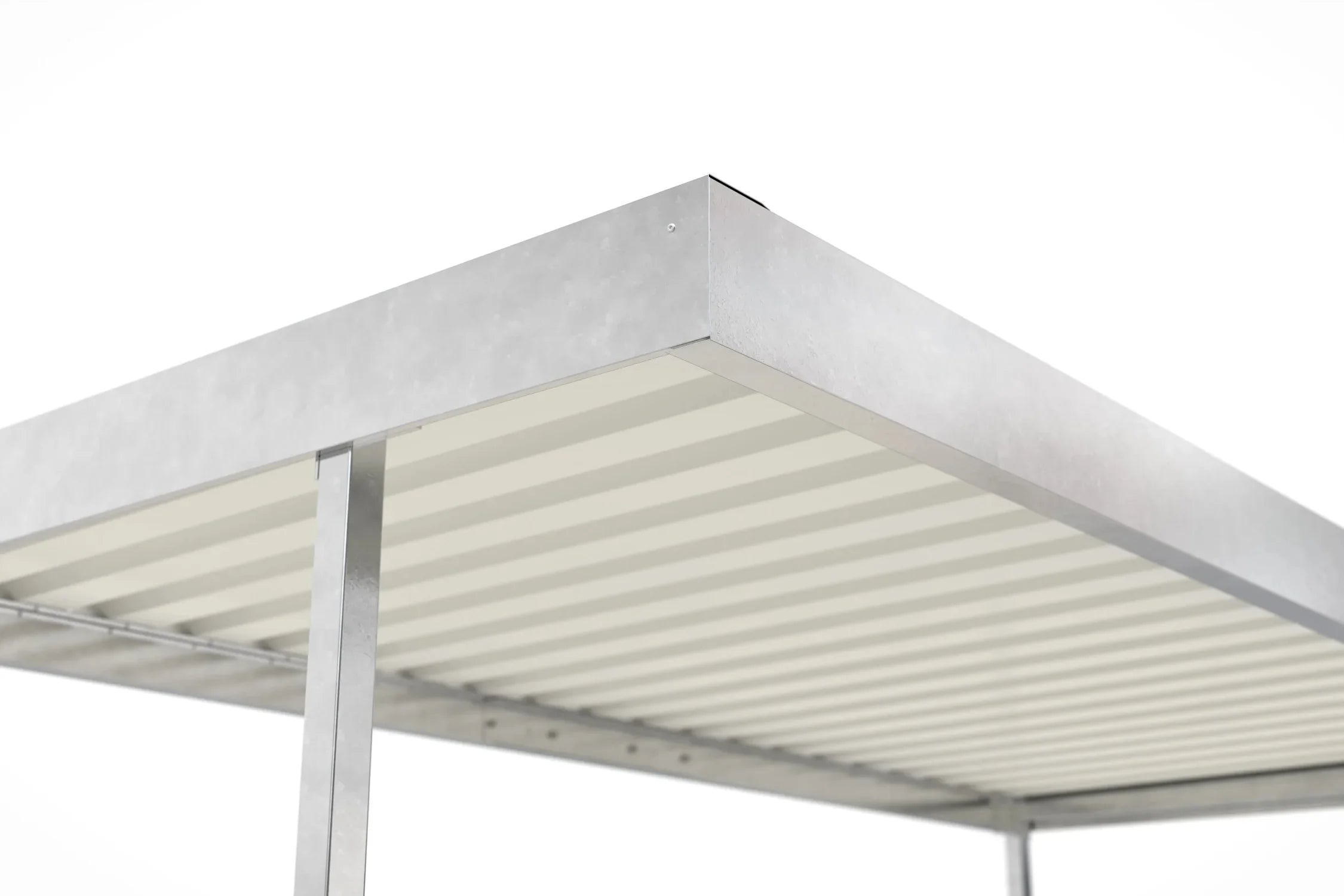

Das Flachdach entwässert frei abtropfend über die dreiseitig geschraubte Dachblende nach hinten. Regenrinne und Fallrohr gibt es als Zubehör.

Die Wandelemente wählen Sie direkt auf der Produktseite aus, der Preis aktualisiert sich sofort.

Ja. Für Leipzig L14 gibt es die Anbaueinheit Leipzig L15 (Art.-Nr. 102000133 verzinkt, Art.-Nr. 102000089 RAL 9002). Sie wird seitlich angesetzt und vergrößert die überdachte Fläche um 8,60 m² auf derselben Bautiefe.

Die Anbaueinheit nutzt die Stützenreihe der Grundeinheit mit und ist deshalb günstiger als eine zweite Grundeinheit. Mehrere Anbaueinheiten lassen sich hintereinander reihen.

Planen Sie die Fundamente am besten gleich für die spätere Ausbaustufe mit.

Das hängt vom Bundesland ab und lässt sich nicht pauschal beantworten – zuständig ist die Landesbauordnung, nicht der Hersteller.

Für die Anfrage beim Bauamt sind Rauminhalt und Fläche die wichtigsten Werte. Bei Leipzig L14 sind das 22,3 m³ Brutto-Rauminhalt (Außenmaße 430 cm × 220 cm × 236 cm), die überdachte Fläche 8,60 m². Die Landesbauordnungen knüpfen die Verfahrensfreiheit überdachter Anlagen ohne Aufenthaltsräume je nach Bundesland an den Rauminhalt oder an die Grundfläche.

Unabhängig von der Genehmigungsfrage sind Abstandsflächen zur Grundstücksgrenze, Bebauungsplan und örtliche Gestaltungssatzung einzuhalten. Für gewerbliche Standorte kommen je nach Nutzung Brandschutz- und Arbeitsstättenvorgaben dazu.

Fragen Sie vor der Bestellung kurz bei Ihrer Gemeinde nach. Wir sind kein Bauberater und können die Auskunft der Behörde nicht ersetzen – die Unterlagen für die Anfrage (Datenblatt, Übersicht, Montageanleitung) bekommen Sie bei uns als PDF.

Leipzig L14 überdacht 8,60 m². Daraus ergibt sich je nach Nutzung:

• 8 bis 17 Personen als Raucher- oder Wetterschutzunterstand (gerechnet mit 0,5 bis 1 m² pro Person)
• rechnerisch 6 Fahrräder bei 70 cm Radabstand
• 8 Mülltonnen à 120 l nebeneinander an der Rückwand oder 3 Müllcontainer à 1.100 l
• 6 Europaletten

Die Personen- und Fahrradzahlen sind Richtwerte aus der Fläche und den lichten Maßen, die Angaben zu Tonnen, Containern und Paletten stammen vom Hersteller. Für Fahrräder gilt: Mit Anlehnbügeln oder Reihenparkern lässt sich die Zahl erhöhen, mit Lastenrädern oder Pedelecs mit breitem Lenker sinkt sie.

Für Produkte mit dem EU-Label GARAN auf der Produktseite geben wir eine Herstellergarantie auf das ganze Produkt, auch auf die Oberfläche. Wie lange sie läuft, steht im Label: 5 Jahre bei Französischen Balkonen und Fenstergittern sowie bei den Überdachungen Köln, Leipzig, Siegen, Passau, Regensburg, Paris und Bamberg, 10 Jahre bei Fahrradhäusern und Mülltonnenboxen. Die Garantie kostet Sie nichts und kommt zur gesetzlichen Gewährleistung von mindestens zwei Jahren hinzu. Sie gilt für das Produkt selbst, nicht für die Montage, auch nicht für den Aufbau eines Bausatzes. Produkte ohne GARAN-Label haben die gesetzliche Gewährleistung. Alle Einzelheiten stehen in unseren Garantiebedingungen.
