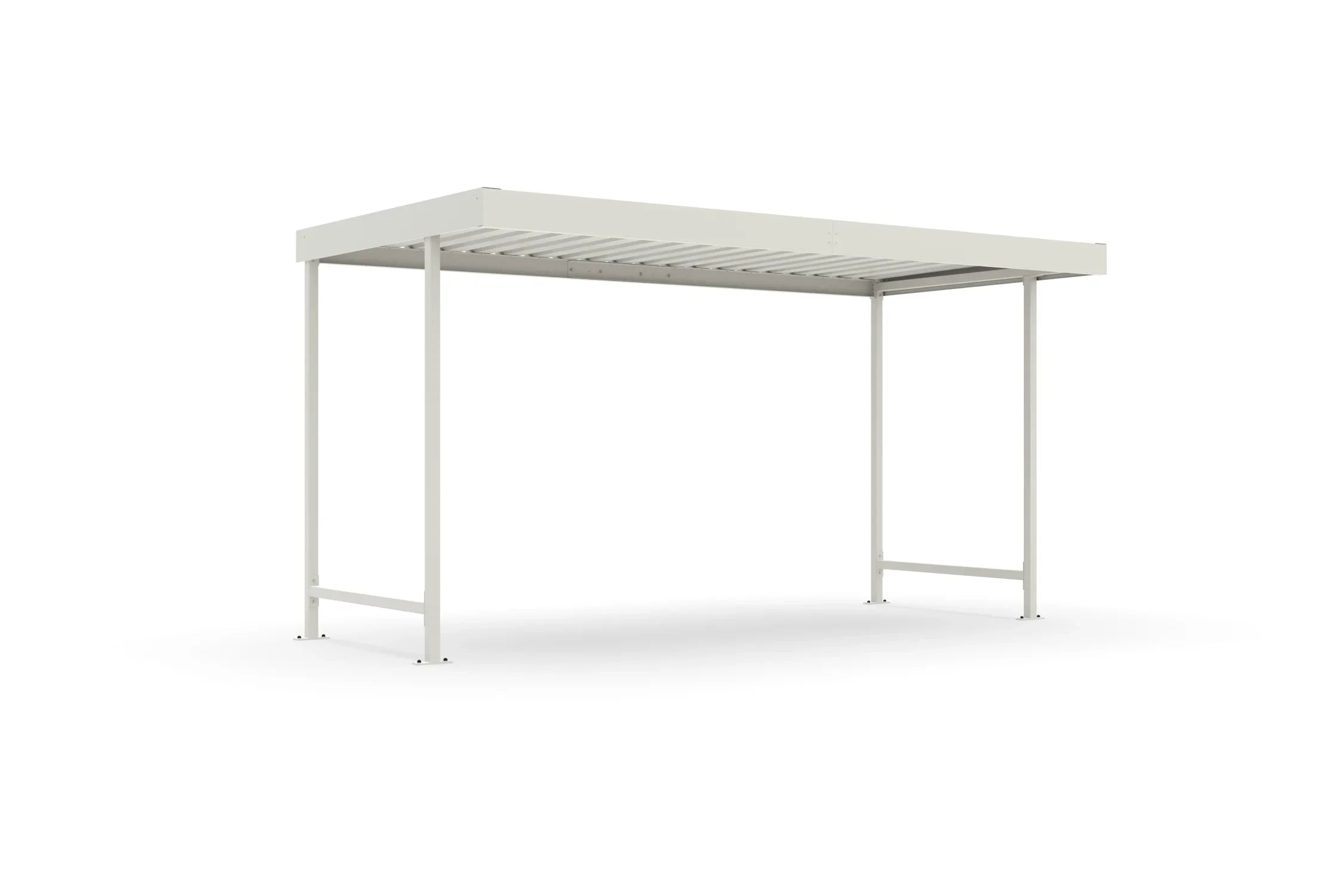

Moderner Raucherunterstand aus Metall, freistehend, mit Flachdach in RAL 9002.

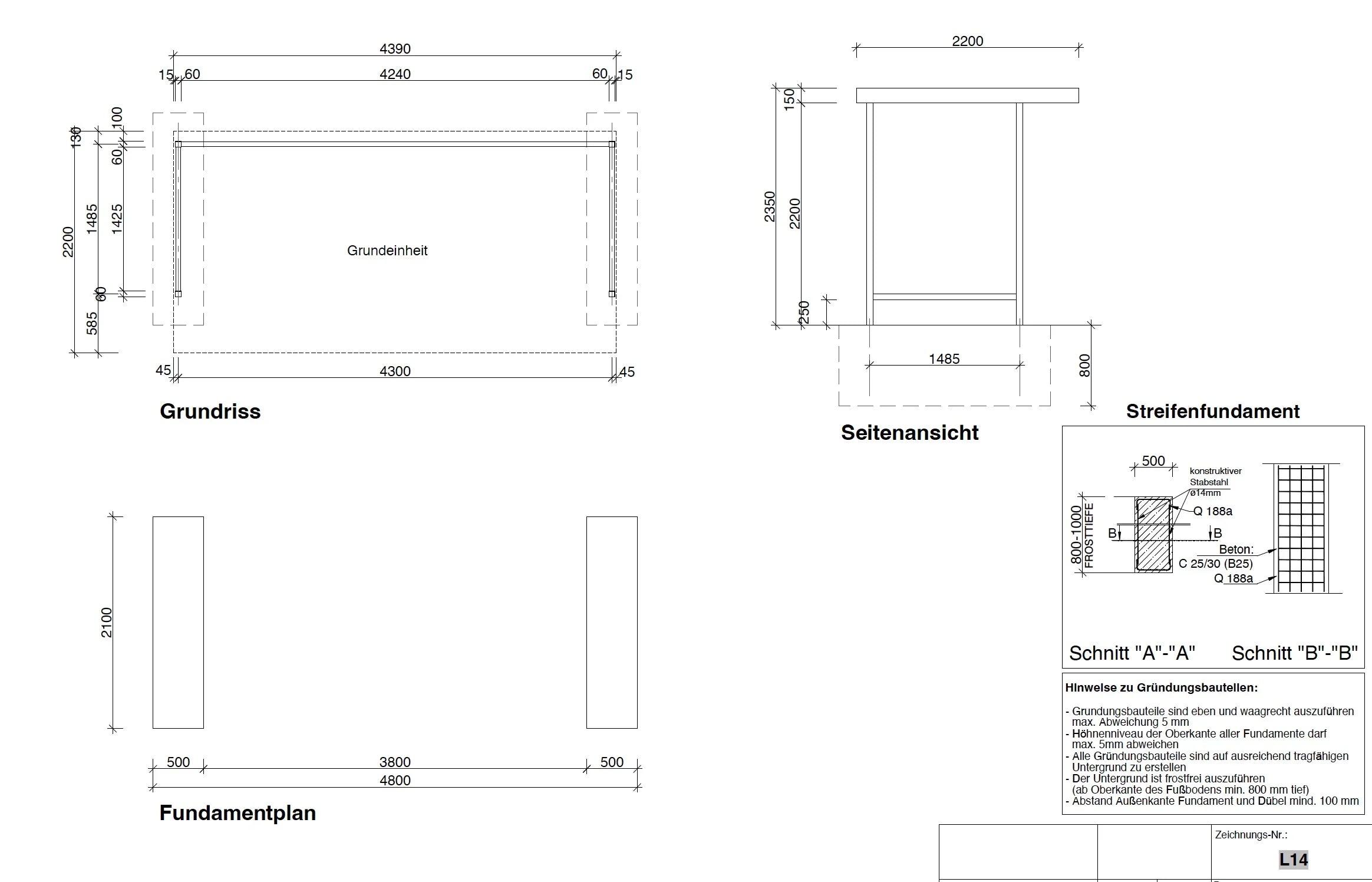

Technische Zeichnung einer Raucherkabine Leipzig L14 mit Grundriss, Seitenansicht und Fundamentplan.
Technische Zeichnung einer Überdachung in Leipzig mit Fundamentplan, Seitenansicht und Maßen.

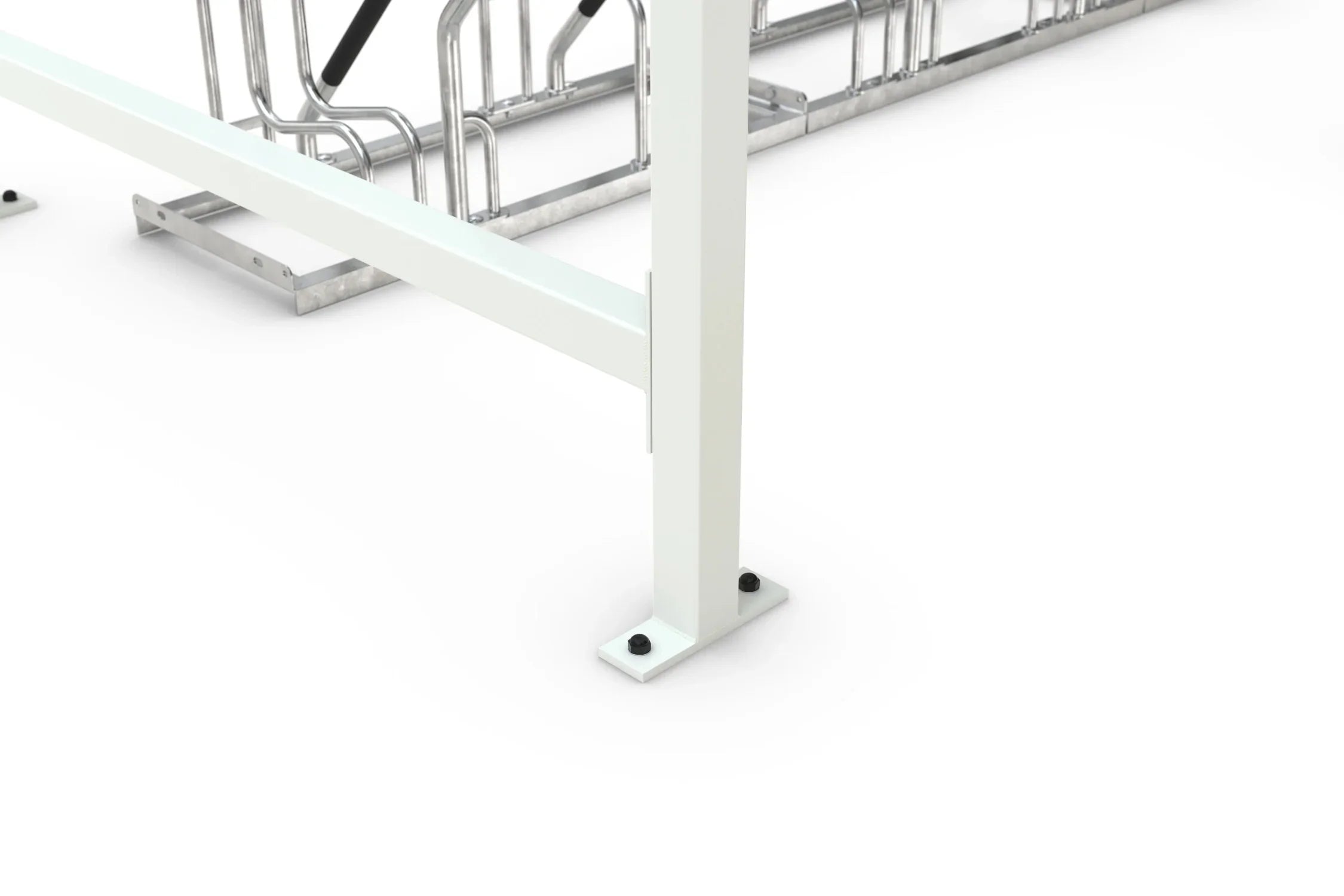

Detailansicht Metallpfosten und Befestigung eines Überdachung Raucherunterstands, RAL 9002, mit Fahrradständer

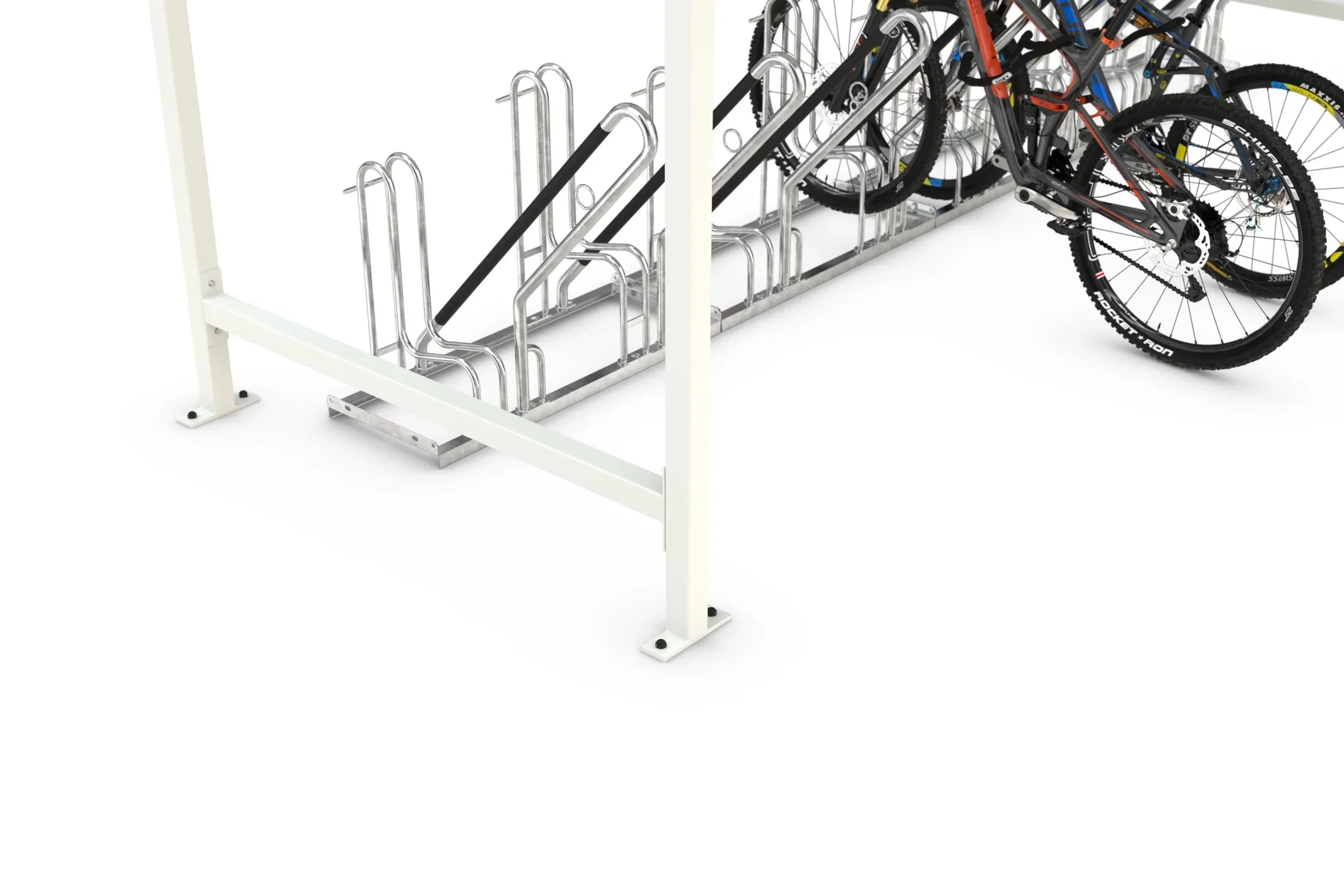

Stabiler Metallrahmen mit integriertem Fahrradständer und geparkten Fahrrädern, Detailansicht

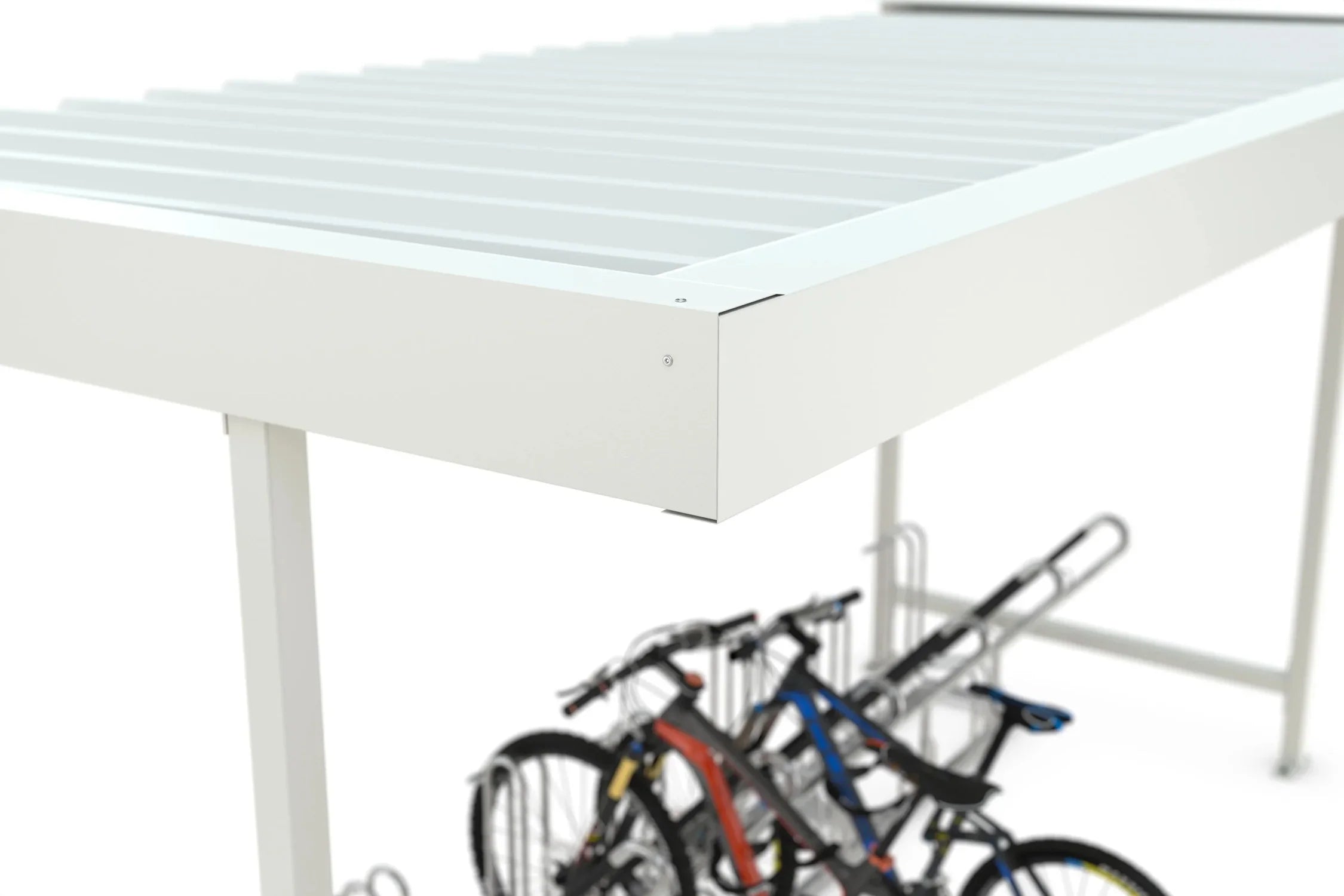

Detail einer weißen Metall-Überdachung mit Fahrradständern und Fahrrädern darunter

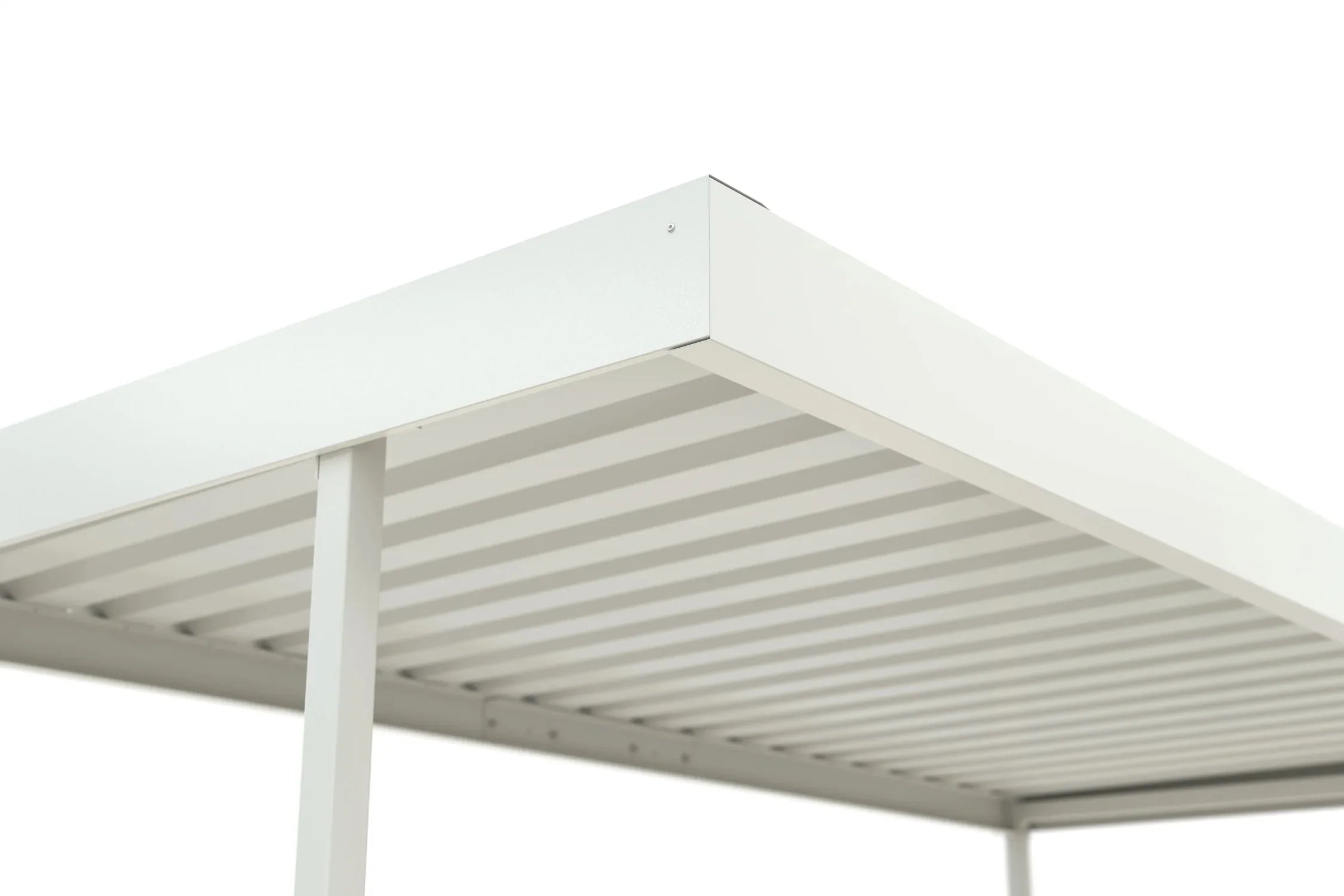

Detailansicht Überdachung Raucherunterstand Metall, pulverbeschichtet in RAL 9002
Überdachung Leipzig L14 RAL 9002 grauweiß, 4300 × 2200 mm, Flachdach mit Trapezblech, ohne Seitenwände, mit Rückwand – Stahlbausatz zur Eigenaufstellung
Überdachung Leipzig L14 RAL 9002 grauweiß, 4300 × 2200 mm, Flachdach mit Trapezblech, mit Trapezblech-Seitenwand links, offene Rückseite – Stahlbausatz zur Eigenaufstellung
Überdachung Leipzig L14 RAL 9002 grauweiß, 4300 × 2200 mm, Flachdach mit Trapezblech, mit Trapezblech-Seitenwand links, mit Rückwand – Stahlbausatz zur Eigenaufstellung
Überdachung Leipzig L14 RAL 9002 grauweiß, 4300 × 2200 mm, Flachdach mit Trapezblech, mit Trapezblech-Seitenwänden links und rechts, offene Rückseite – Stahlbausatz zur Eigenaufstellung
Überdachung Leipzig L14 RAL 9002 grauweiß, 4300 × 2200 mm, Flachdach mit Trapezblech, mit Trapezblech-Seitenwänden links und rechts, mit Rückwand – Stahlbausatz zur Eigenaufstellung
Überdachung Leipzig L14 RAL 9002 grauweiß, 4300 × 2200 mm, Flachdach mit Trapezblech, mit Trapezblech-Seitenwand rechts, offene Rückseite – Stahlbausatz zur Eigenaufstellung
Überdachung Leipzig L14 RAL 9002 grauweiß, 4300 × 2200 mm, Flachdach mit Trapezblech, mit Trapezblech-Seitenwand rechts, mit Rückwand – Stahlbausatz zur Eigenaufstellung
Detailansicht Regenrinne mit Fallrohr und Haltern am Flachdach der Überdachung Leipzig L14 RAL 9002 grauweiß, 4300 × 2200 mm – Entwässerung nach hinten, Beispielabbildung

Überdachung, Raucherkabine, Material- / Fahrradunterstand Modell Leipzig L14 - 430cm x 220cm - RAL 9002

Art.-Nr. 102000087

Robuste Stahlkonstruktion – feuerverzinkt & langlebig

Vielseitig nutzbar als Fahrrad- oder Raucherunterstand

Modulares Bausatzsystem für einfache Eigenmontage

Hohe Stabilität bis 0,75 kN/m² Schneelast

Kostenloser Versand direkt zu Ihnen nach Hause

zusätzliche Seitenwand:

zusätzliche Seitenwand
zusätzliche Rückwand:

zusätzliche Rückwand
Regenrinne:

Regenrinne
Menge:
1.680,28 €inkl. MwSt.

Kostenfreier Versand Versandinfos

Lieferzeit: 1 bis 3 Wochen
Spedition/Paketdienst mit Terminankündigung (Avis)
Frage zum Produkt
American Express Apple Pay EPS Google Pay Klarna Mastercard PayPal Visa Kauf auf Rechnung Vorkasse
5,0 82 Google-Bewertungen

Überdachung, Raucherkabine, Material- oder Fahrradunterstand Modell Leipzig L14 - RAL 9002

Bausatz mit leicht verständlicher Montageanleitung zur Eigenaufstellung aus genormten Flachdach-Grundsystem mit Wänden aus Trapezblech.
In Verbindung von Grund- und Erweiterungseinheiten, sowie durch die Möglichkeit, Rück- und Seitenwände aus Trapezblech einzusetzen, ergibt sich eine Vielzahl an Verwendungsmöglichkeiten - offen, halboffen oder geschlossen. Die praktische Profilblech-Eindachung besitzt eine dreiseitige, geschraubte Blende und leitet Regenwasser nach hinten ab. Regenrinnen und Fallrohre sind auf Wunsch erhältlich.

Abmessungen:
Breite: 4.300 mm
Tiefe: 2.200 mm
Höhe: 2.360 mm
Lichte Höhe: 2.175 mm

Technische Daten:
Konstruktion: Verschraubt / Bausatz
Dachtyp: Flachdach / Trapezblech
Entwässerung: Frei abtropfend an der Rückseite, optional mit Regenrinne
Oberfläche: Feuerverzinkt bzw. zusätzlich Farbbeschichtet - RAL 9002
Rohrdurchmesser: 60 mm
Rück- / Seitenwand: Tragrahmen mit Trapezblech
Schneelast: 0,75 kN/m²
Gewicht: 210 kg
Windlastzone: Zone 1 bis 2
Garantie: 5 Jahre

Einsatzzwecke:

  • Fahrradüberdachung
  • Raucherkabine
  • Lagerplatzüberdachung
  • Materialüberdachung
  • Geräteüberdachung
  • Leergut-Lager
  • Müllplatzeinhausung
  • Wertstoffüberdachung
  • uvm.


Überdachung, Raucherkabine, Material- / Fahrradunterstand Modell Leipzig L14 - 430cm x 220cm - RAL 9002 - Kirchberger Metall Onlinevertrieb GmbH

Lieferung:
Die Lieferung erfolgt als Bausatz inkl. Fundament- und Montageplan. Inkl. Boden- Befestigungsmaterial (Dübel) aus Edelstahl.

Infos zu Aufbau und Montage:
Montageanleitung Leipzig (PDF, 13 Seiten, deutsch/englisch)
