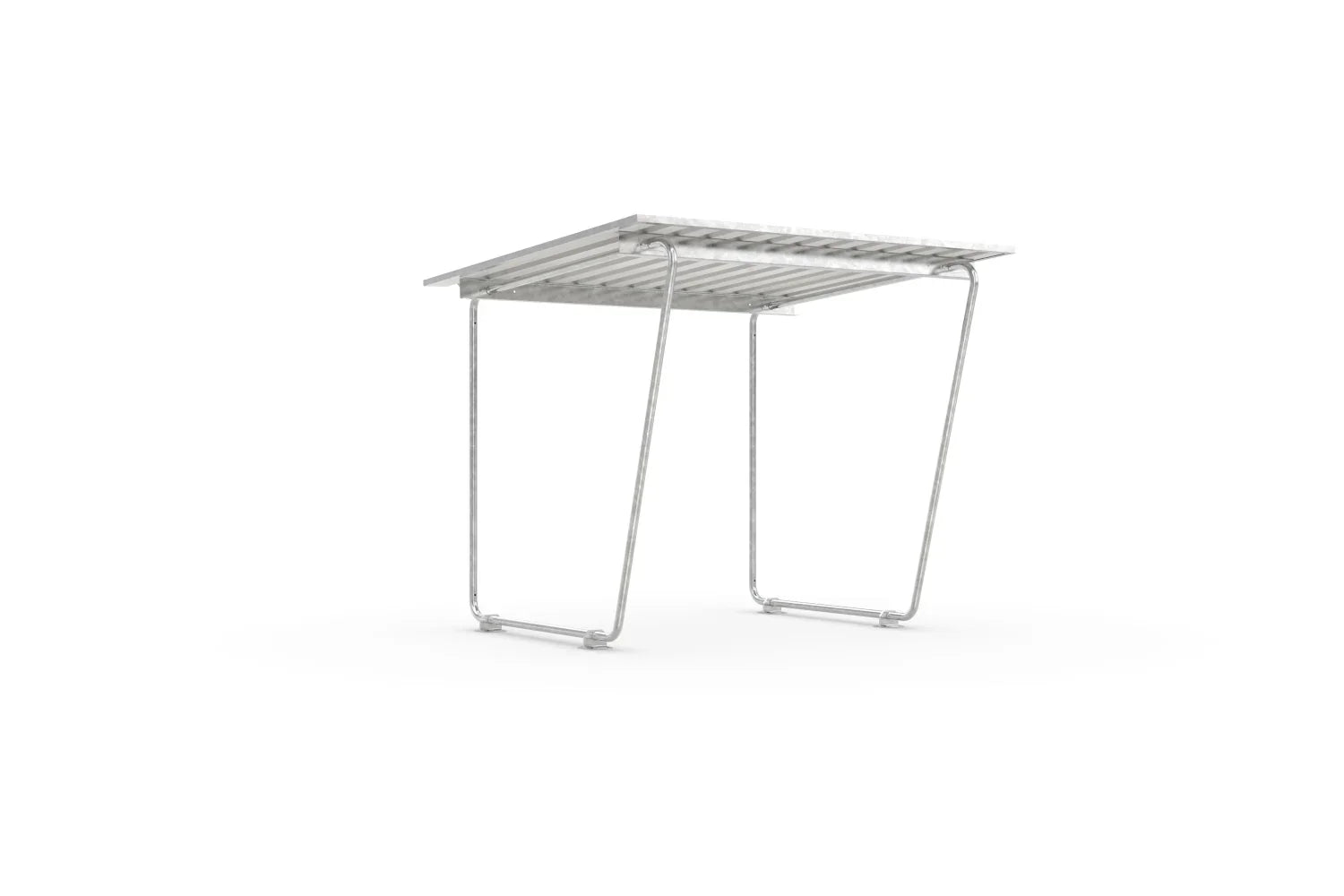

Raucherunterstand, Zweiradüberdachung, Personenunterstand Modell Siegen S16 - 215cm x 233cm

Siegen S16 misst 2.145 mm in der Breite, 2.330 mm in der Tiefe und 2.250 mm in der Höhe. Die überdachte Grundfläche beträgt 4,60 m², das Gewicht rund 195 kg.

Die lichte Breite beträgt 2.095 mm, die lichte Höhe – also die nutzbare Durchgangshöhe unter der Konstruktion – 2.000 mm.

Wo die Stützen und damit die Fundamente liegen, zeigen die Montagepläne, die der Lieferung beiliegen.

Siegen S16 ist für eine Schneelast von 0,75 kN/m² und die Windlastzonen 1 bis 2 ausgelegt. Die Konstruktion besteht aus Stahlrohr mit 50 mm Durchmesser, feuerverzinkt.

Welche Schneelast an Ihrem Standort gilt, hängt von Schneelastzone und Geländehöhe ab und steht in der Schneelastzonenkarte nach DIN EN 1991-1-3. Liegt der Wert für Ihre Gemeinde über der Herstellerangabe, sprechen Sie uns bitte vor der Bestellung an.

Unabhängig davon gilt: Bei außergewöhnlichem Schneefall gehört das Dach geräumt.

Für Siegen S16 liegt keine Typenstatik vor. Die Reihe wird als Bausatz zur Selbstmontage ohne Standsicherheitsnachweis geliefert.

Verlangt Ihre Bauaufsichtsbehörde einen Standsicherheitsnachweis, wird dieser objektbezogen von einem Tragwerksplaner erstellt. Als Grundlage dienen die Lastangaben des Herstellers (siehe Antwort zur Schnee- und Windlast) und die Montagepläne. Zusätzlich stellen wir zu jedem Modell ein Datenblatt, einen Ausschreibungstext als LV-Position und eine GAEB-Datei (DA XML 3.1, X81) zum Download bereit.

Sprechen Sie uns an, wenn Sie für ein Bauvorhaben weitere Unterlagen brauchen.

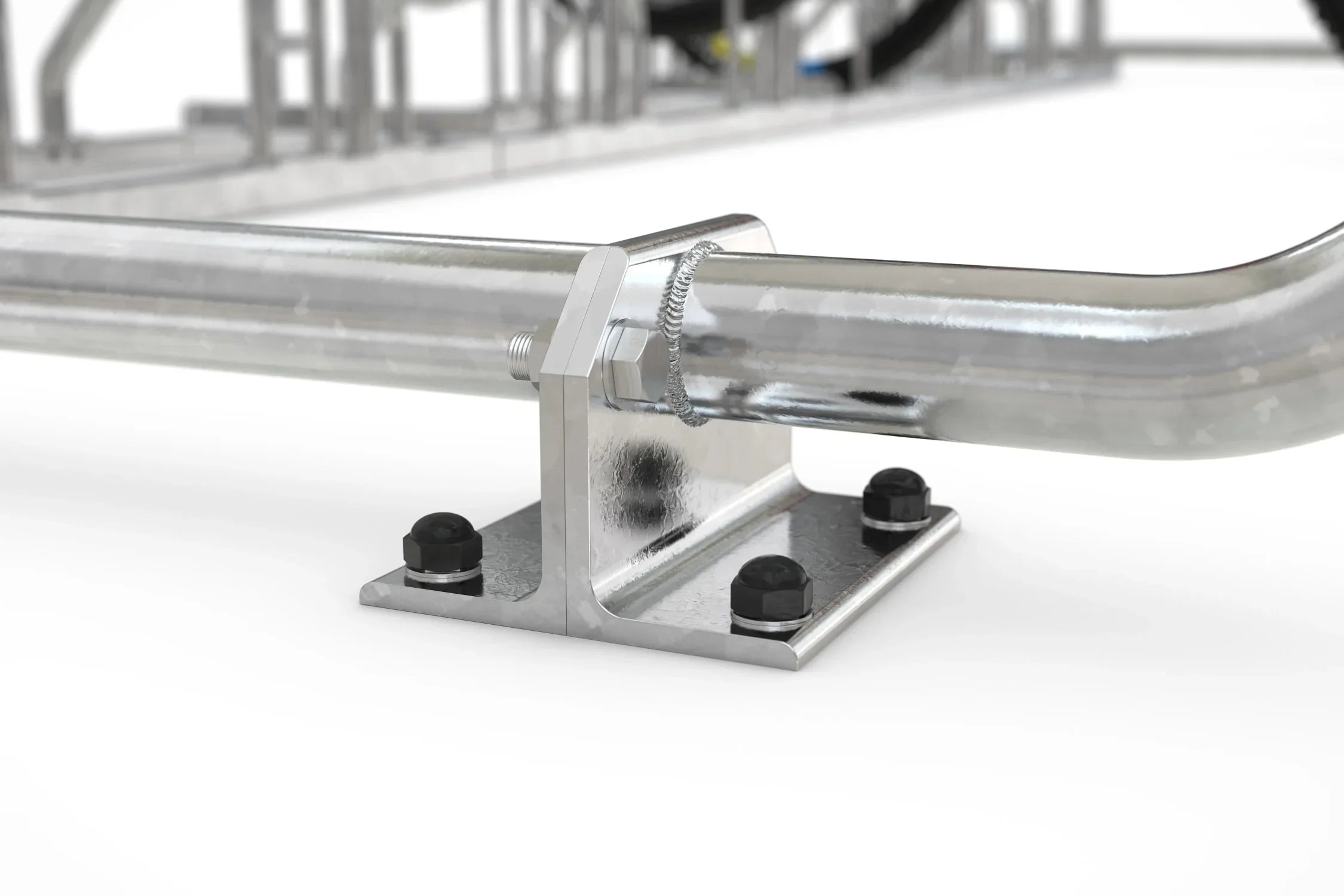

Siegen S16 wird auf bauseitige Fundamente gedübelt: Die Stützen haben Fußplatten und werden auf Höhe des fertigen Bodens (OKF ± 0) befestigt.

Wie die Fundamente anzulegen sind, zeigen die Montagepläne, die der Lieferung beiliegen. Das Bodenmontagematerial aus Edelstahl ist im Lieferumfang.

Wie bei jeder Bodenmontage gehören die Fundamente auf tragfähigen, frostfrei gegründeten Untergrund, ihre Oberkanten müssen eben sein. Eine Pflaster- oder Asphaltfläche ohne Fundament reicht nicht aus.

Siegen S16 wird als Bausatz zur Eigenaufstellung geliefert. Die Konstruktion ist vollständig verschraubt, es wird nicht geschweißt.

Im Lieferumfang enthalten sind der komplette Bausatz, Montagepläne, eine Montageanleitung sowie das Boden-Befestigungsmaterial aus Edelstahl. Betonfundament, Werkzeug und Hebehilfe stellen Sie selbst.

Für den Aufbau sollten Sie mindestens zwei Personen einplanen, die Anlage wiegt rund 195 kg.

Die Lieferzeit beträgt 1 bis 3 Wochen ab Bestelleingang.

Der Versand ist kostenlos – innerhalb Deutschlands ebenso wie nach Österreich, Belgien, Frankreich, Italien, Luxemburg, in die Niederlande und nach Tschechien. Obwohl es sich um Speditionsware handelt, fällt kein Sperrgut- oder Speditionszuschlag an.

Geliefert wird per Spedition. Bei rund 195 kg brauchen Sie eine Abladestelle, die der Lkw erreicht, und Helfer zum Abladen.

Siegen S16 liefern wir feuerverzinkt (Art.-Nr. 102001580).

Eine farbbeschichtete Ausführung führen wir für die Reihe Siegen nicht. Wenn Sie einen RAL-Ton brauchen, fragen Sie uns an.

Siegen S16 wird ohne Wände geliefert. Ergänzen lassen sich Rückwand aus Trapezblech, Seitenwände wahlweise Trapezblech oder opal-transparenter Polyester. Sie entscheiden, ob die Überdachung offen, halboffen oder geschlossen ausgeführt wird.

Das Pultdach entwässert frei abtropfend zur Rückseite. Regenrinne und Fallrohr gibt es als Zubehör.

Die Wandelemente wählen Sie direkt auf der Produktseite aus, der Preis aktualisiert sich sofort.

Ja. Für Siegen S16 gibt es die Anbaueinheit Siegen S19 (Art.-Nr. 102001558 verzinkt). Sie wird seitlich angesetzt und vergrößert die überdachte Fläche um 9,90 m² auf derselben Bautiefe.

Die Anbaueinheit nutzt die Stützenreihe der Grundeinheit mit und ist deshalb günstiger als eine zweite Grundeinheit. Mehrere Anbaueinheiten lassen sich hintereinander reihen.

Planen Sie die Fundamente am besten gleich für die spätere Ausbaustufe mit.

Das hängt vom Bundesland ab und lässt sich nicht pauschal beantworten – zuständig ist die Landesbauordnung, nicht der Hersteller.

Für die Anfrage beim Bauamt sind Rauminhalt und Fläche die wichtigsten Werte. Bei Siegen S16 sind das 11,2 m³ Brutto-Rauminhalt (Außenmaße 215 cm × 233 cm × 225 cm), die überdachte Fläche 4,60 m². Die Landesbauordnungen knüpfen die Verfahrensfreiheit überdachter Anlagen ohne Aufenthaltsräume je nach Bundesland an den Rauminhalt oder an die Grundfläche.

Unabhängig von der Genehmigungsfrage sind Abstandsflächen zur Grundstücksgrenze, Bebauungsplan und örtliche Gestaltungssatzung einzuhalten. Für gewerbliche Standorte kommen je nach Nutzung Brandschutz- und Arbeitsstättenvorgaben dazu.

Fragen Sie vor der Bestellung kurz bei Ihrer Gemeinde nach. Wir sind kein Bauberater und können die Auskunft der Behörde nicht ersetzen – die Unterlagen für die Anfrage (Datenblatt, Übersicht, Montageanleitung) bekommen Sie bei uns als PDF.

Siegen S16 überdacht 4,60 m². Daraus ergibt sich je nach Nutzung:

• 4 bis 9 Personen als Raucher- oder Wetterschutzunterstand (gerechnet mit 0,5 bis 1 m² pro Person)

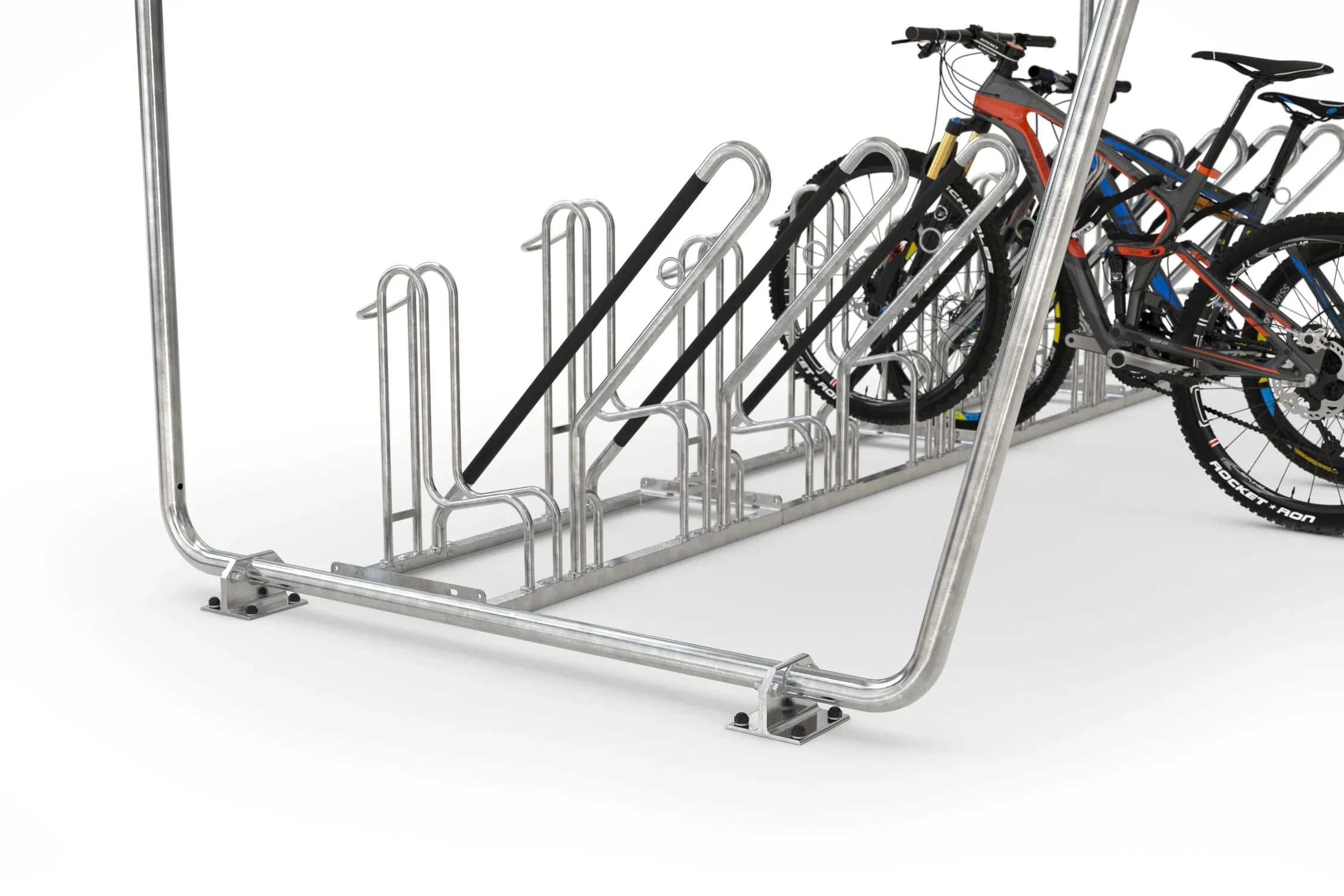

• rechnerisch 2 Fahrräder bei 70 cm Radabstand
• 4 Mülltonnen à 120 l nebeneinander an der Rückwand oder 1 Müllcontainer à 1.100 l
• 2 Europaletten

Die Personen- und Fahrradzahlen sind Richtwerte aus der Fläche und den lichten Maßen, die Angaben zu Tonnen, Containern und Paletten stammen vom Hersteller. Für Fahrräder gilt: Mit Anlehnbügeln oder Reihenparkern lässt sich die Zahl erhöhen, mit Lastenrädern oder Pedelecs mit breitem Lenker sinkt sie.

Für Produkte mit dem EU-Label GARAN auf der Produktseite geben wir eine Herstellergarantie auf das ganze Produkt, auch auf die Oberfläche. Wie lange sie läuft, steht im Label: 5 Jahre bei Französischen Balkonen und Fenstergittern sowie bei den Überdachungen Köln, Leipzig, Siegen, Passau, Regensburg, Paris und Bamberg, 10 Jahre bei Fahrradhäusern und Mülltonnenboxen. Die Garantie kostet Sie nichts und kommt zur gesetzlichen Gewährleistung von mindestens zwei Jahren hinzu. Sie gilt für das Produkt selbst, nicht für die Montage, auch nicht für den Aufbau eines Bausatzes. Produkte ohne GARAN-Label haben die gesetzliche Gewährleistung. Alle Einzelheiten stehen in unseren Garantiebedingungen.
