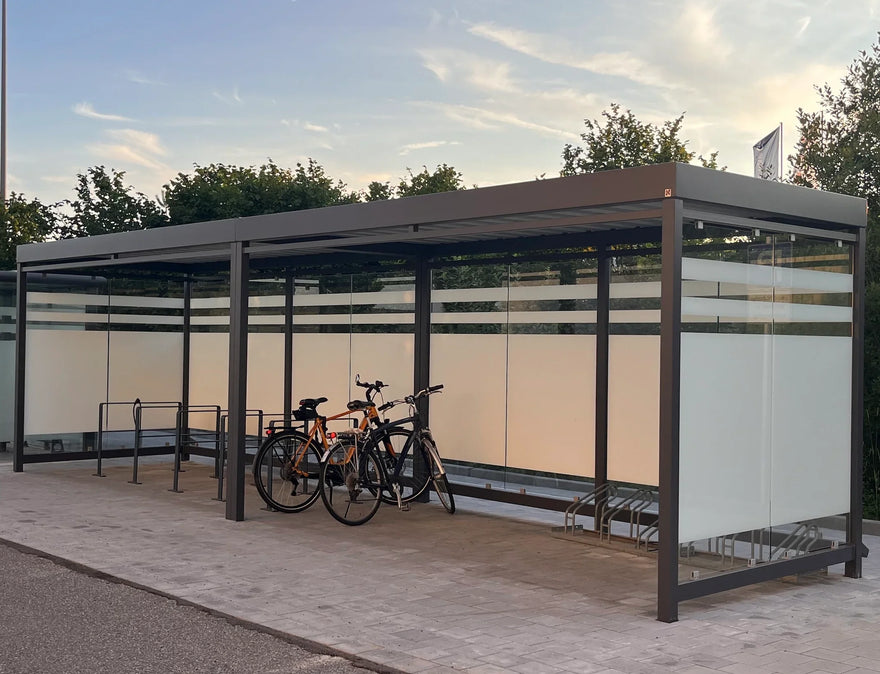

Moderne Fahrradüberdachung aus Metall mit Glaswänden und Fahrradständern im Außenbereich

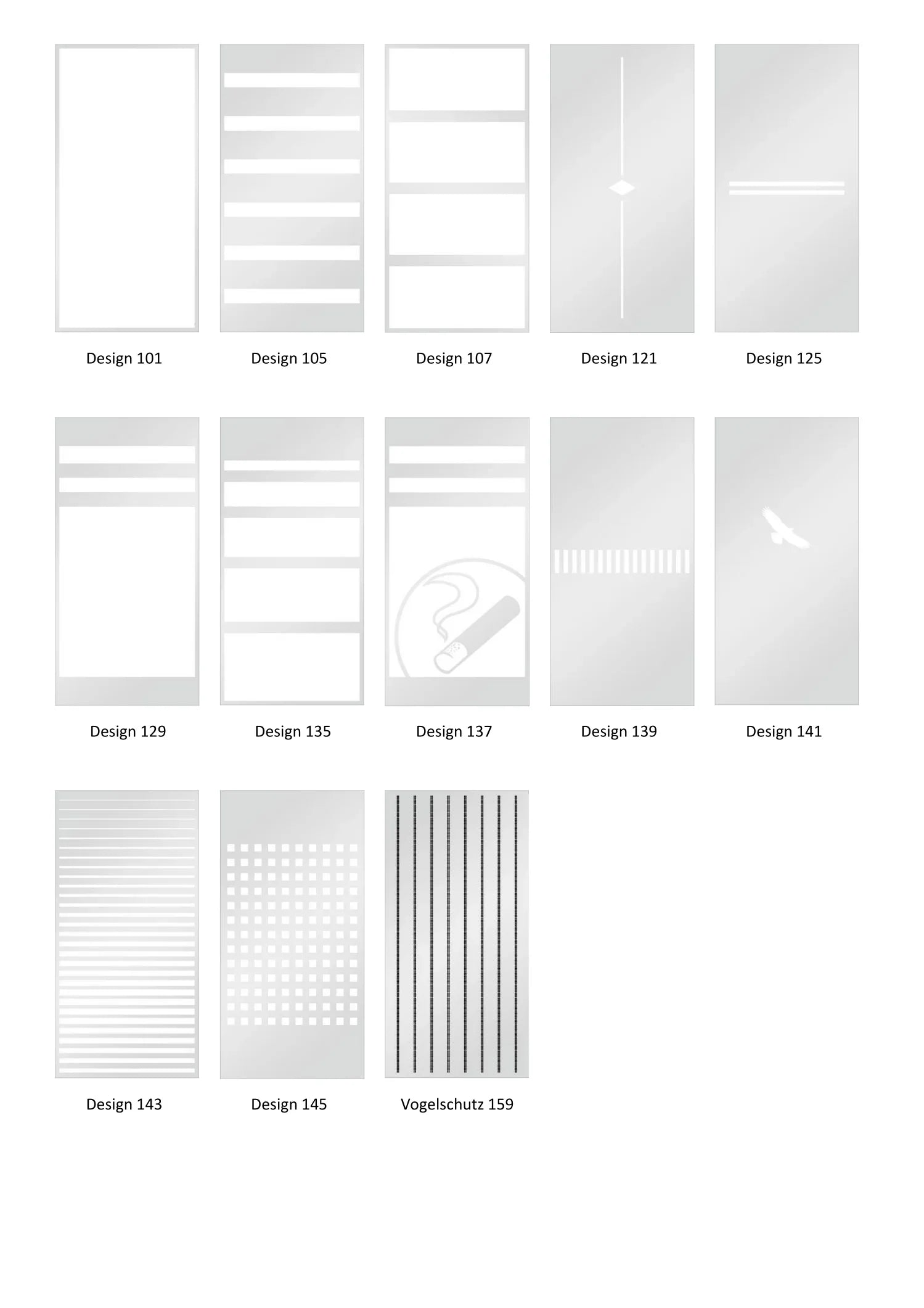

Verschiedene Glasdesigns für Türen und Fenster mit Streifen, Quadraten und Vogelschutz-Motiven.
Detail moderne Metall Überdachung mit Glaswänden und Lamellendach, wetterfest
Detail Stahlpfosten mit Bodenplatte, Überdachung, Metallbau, Montageelement

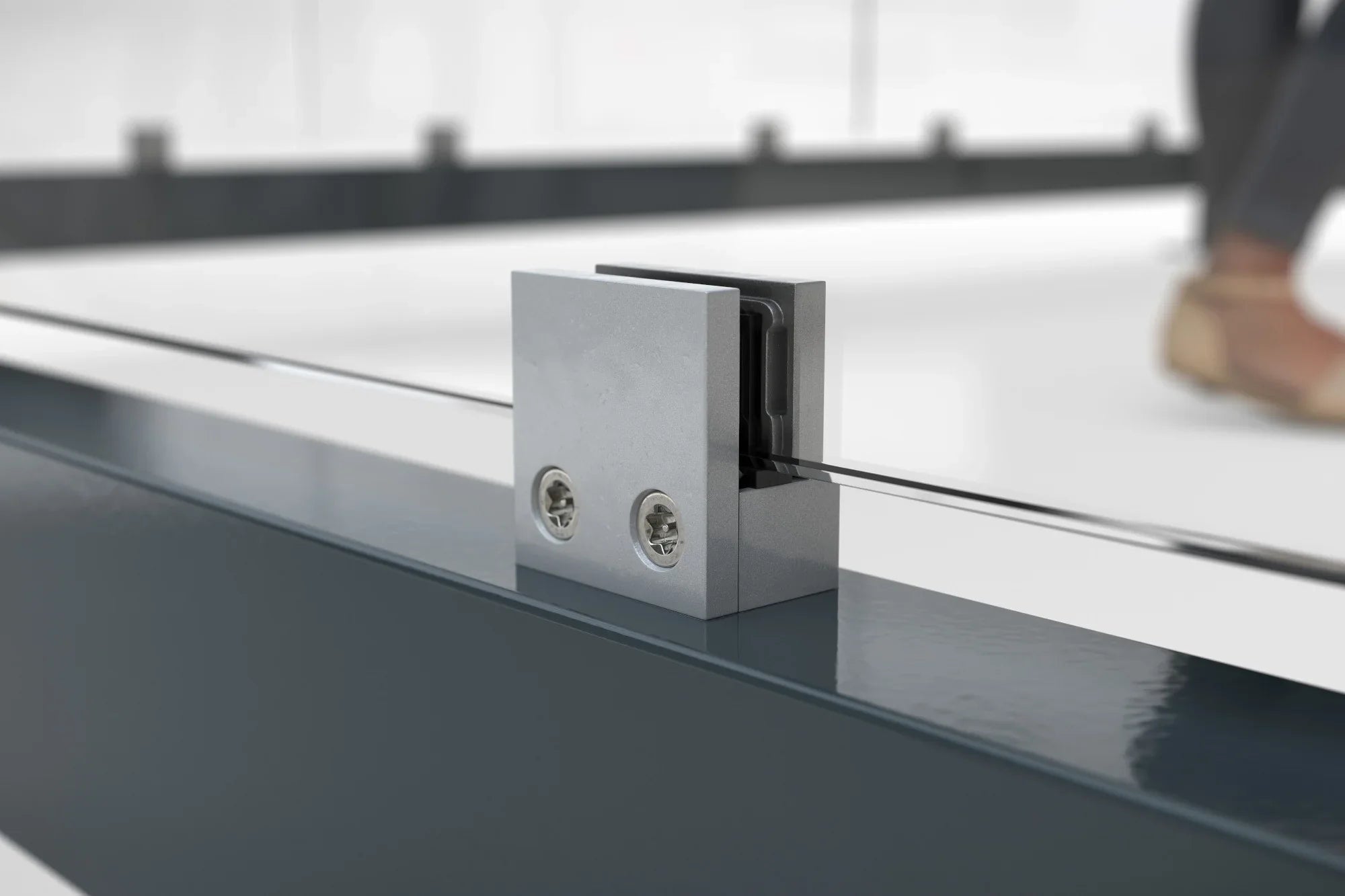

Detailansicht Edelstahl Glashalter für moderne Metallbau Überdachung, klare Linien
Detailansicht eines modernen Metallpfostens mit Wasserablauf für Überdachung, pulverbeschichtet

Fahrradüberdachung, Raucherunterstand K8 b/b - 8,4m x 2,2m

✔ Universal Überdachung - Wartehäuschen, für Raucher, Mülltonnen oder Fahrräder

✔ Hochwertige Industrie Qualität - Fertigung nach DIN 1090, Typenstatik vorhanden

✔ Kein Risiko - CAD-Plan/Zeichnung zur Feinabstimmung vor Fertigungsbeginn

Art.-Nr. sonder WSM
11.890,00 € 12.500,00 €
Sparen Sie 5%

Preis inkl. MwSt. Versand & Lieferung kostenlos

Lieferzeit: 28 bis 42 Tage

Menge:

Fahrradüberdachung, Raucherunterstand K8 b/b - 8,4 cm x 2,2m - Stahl verzinkt, pulverbeschichtet in Farbe nach Wahl

Hochwertige, stabile Flachdach-Überdachung. Universell einsetzbar als Wartehalle, Raucherunterstand, Geräteschuppen oder Mülltonnenbox bzw. Mülltonnenüberdachung.

Abmessungen

  • Breite: 8.400 mm
  • Tiefe: 2.165 mm
  • Höhe: 2.510 mm
  • Lichte Höhe: 2.360 mm

Technische Daten

  • Dachtyp: Trapezblech
  • Entwässerung: Über Wasserspeier am hinteren Eckpfosten
  • Oberfläche: Feuerverzinkt und farbbeschichtet – RAL-Farbe nach Wahl
  • Rohrdurchmesser: 60 mm
  • Schneelast: 1,90 kN/m²
  • Gewicht: ca. 1200 kg
  • Windlastzone: Zone 1 - 3
  • Garantie: 5 Jahre

Korrosionsschutz: Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert.

  • Korrosivitätskategorie: C4 medium (in Anlehnung an DIN EN ISO 12944-2)
  • Stahlkonstruktion (Rahmen): RAL- oder DB-Farbe nach Wahl
  • Dachblech (Untersicht): RAL 9002 Grauweiß

Wind- und Schneelast

  • Schneelasten: Sk = 1,9 kN/m² (Bausatz Sk = 1,45 kN/m²)
  • Geeignet für Windlastzonen I–III, bundesweit zugelassen
  • Typenstatik vorhanden

Verkleidung/Seitenteile:

  • Glas ESG 8mm Klarglas + Siebdruck keramisch Design 135

Fundament & Bodenverankerung

Zwei Möglichkeiten der Bodenverankerung: - Bitte bei Bestellung angeben!

  • Befestigung auf vorhandenem Fundament (OKF ± 0 cm)
  • Gepflasterter Untergrund (OKF –20 cm): Stützenverlängerung um 20 cm

Ausführung / Lieferumfang:

  • Vollständig montiert im Herstellerwerk, Fracht, Anlieferung und Positionierung per Kran-LKW.
  • inkl. Montage und Bodenverankerung vor Ort auf bauseits erstellte Fundamente.

Bodenarbeiten und Fundamente, bauseits, nicht im Lieferumfang enthalten:

  • Fundamente sind bauseits nach unseren Vorgaben zu erstellen
  • Fundamentplan wird mit der Auftragsbestätigung bereitgestellt
  • Bemessung für normale Bodenverhältnisse (2 kg/cm²)
  • Bohrtiefe mindestens 100 mm, armierungsfrei
  • Keine Versorgungsleitungen im Bereich der Bodenverdübelung
  • Kein Längs- oder Quergefälle im Angebot berücksichtigt
  • Gefälleanpassung auf Wunsch gegen Aufpreis möglich
  • Fundamente waagerecht, max. Höhendifferenz ± 5 mm
  • Keine Verdübelung auf Pflaster- oder Asphaltflächen zulässig

Weitere Optionen auf Anfrage - nicht im Angebot enthalten:

Dachbegrünung: Optionale, modulare und nachhaltige Dachbegrünung mit Sedum-Pflanzen. Die Module lassen sich sicher in das Trapezprofil integrieren.

Beleuchtung: LED Beleuchtung InLight, inkl. Präsenzmelder, vandalismusgeschützt und integriert in die Dachkonstruktion. Optional erweiterbar durch eine Photovoltaikanlage VersoVolt, zur autarken Stromversorgung ohne Erdarbeiten.

Alternative Ausführung der Verkleidung / Seitenteile:Holzverkleidung aus hochwertiger Douglasie (Europäische Lärche), ESG-Glas, Klarglas durchsichtig, ESG-Glas mit keramischem Siebdruck, Motiv nach Auswahl

Lieferung inkl. Fertig-Betonfundamentplatte. Dadurch entfallen aufwendige Fundamentarbeiten. Die Bodenplatte wird ebenerdig auf ein bauseits vorbereitetes Sand- oder Schotterbett eingebracht. Strukturierte Oberfläche, Rutschsicherheitsklasse R13, Steinfugenraster 300 × 300 mm, schalungsglatte Stirnseiten, umlaufender Kantenbruch, inkl. statisch erforderlicher Bewehrung bis 15 kg/m².
