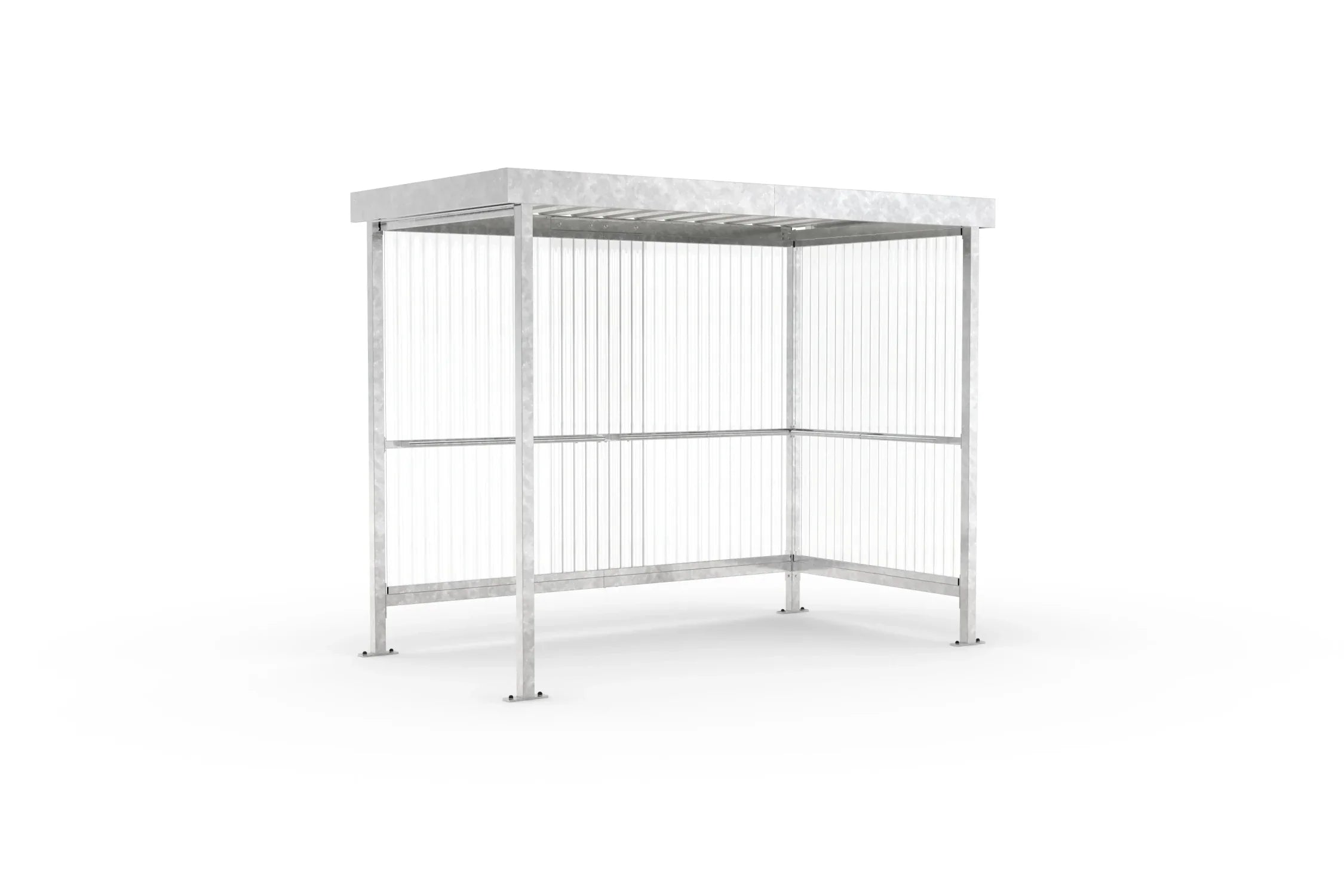

Raucherunterstand Jena Maxi feuerverzinkt, 2960 × 1580 mm, Flachdach mit Trapezblech, Rück- und Seitenwand aus transparentem Wellpolycarbonat, Anlehnbügel serienmäßig – Stahlbausatz zur Eigenaufstellung

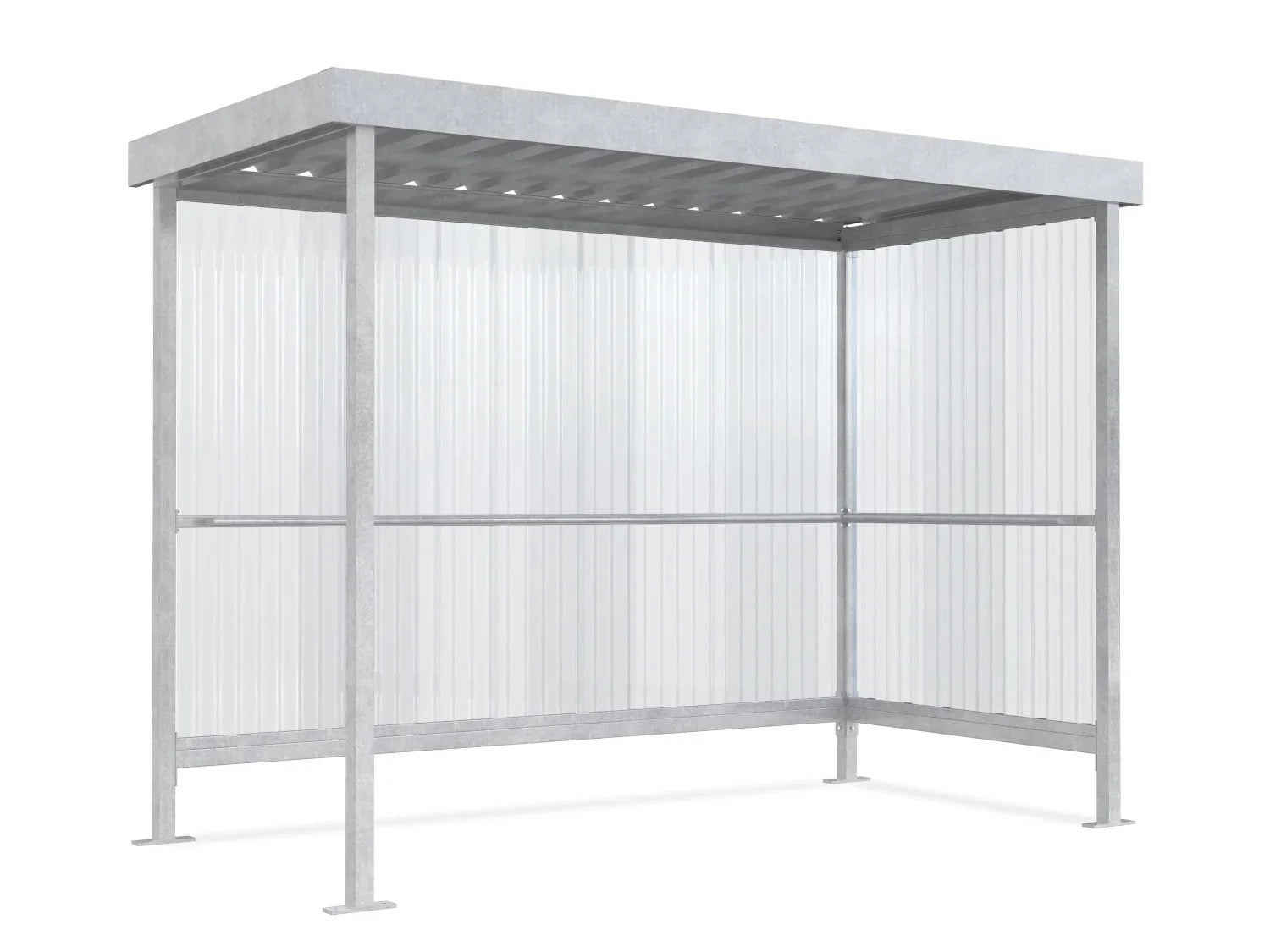

Raucherunterstand Jena Maxi feuerverzinkt in Schrägansicht, 2960 × 1580 mm, Flachdach mit Trapezblech und Wellpolycarbonat-Wänden – Personenüberdachung als Bausatz

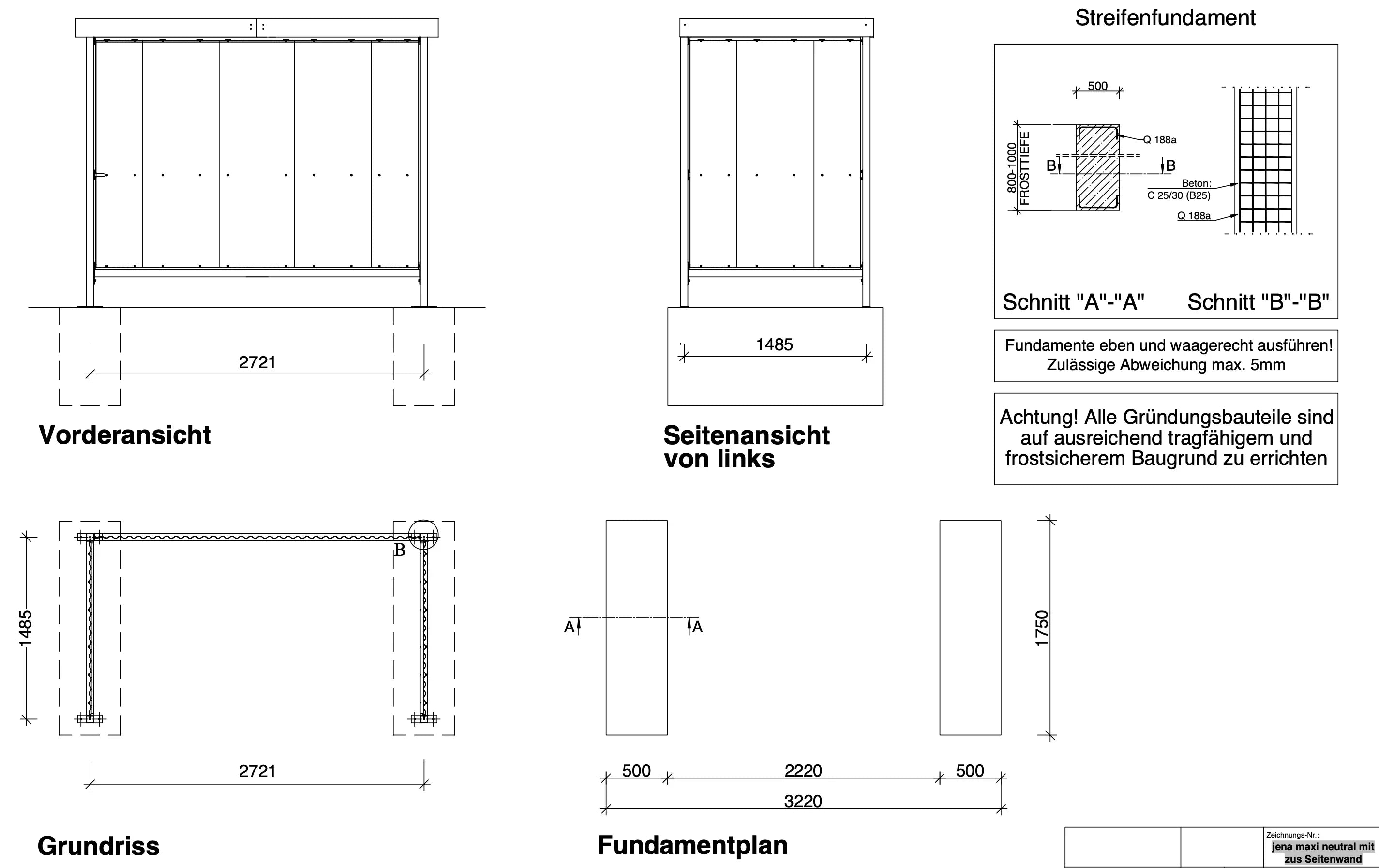

Technische Zeichnung Raucherunterstand Jena Maxi feuerverzinkt: Vorderansicht, Seitenansicht, Grundriss, Fundamentplan und Streifenfundament mit Maßangaben

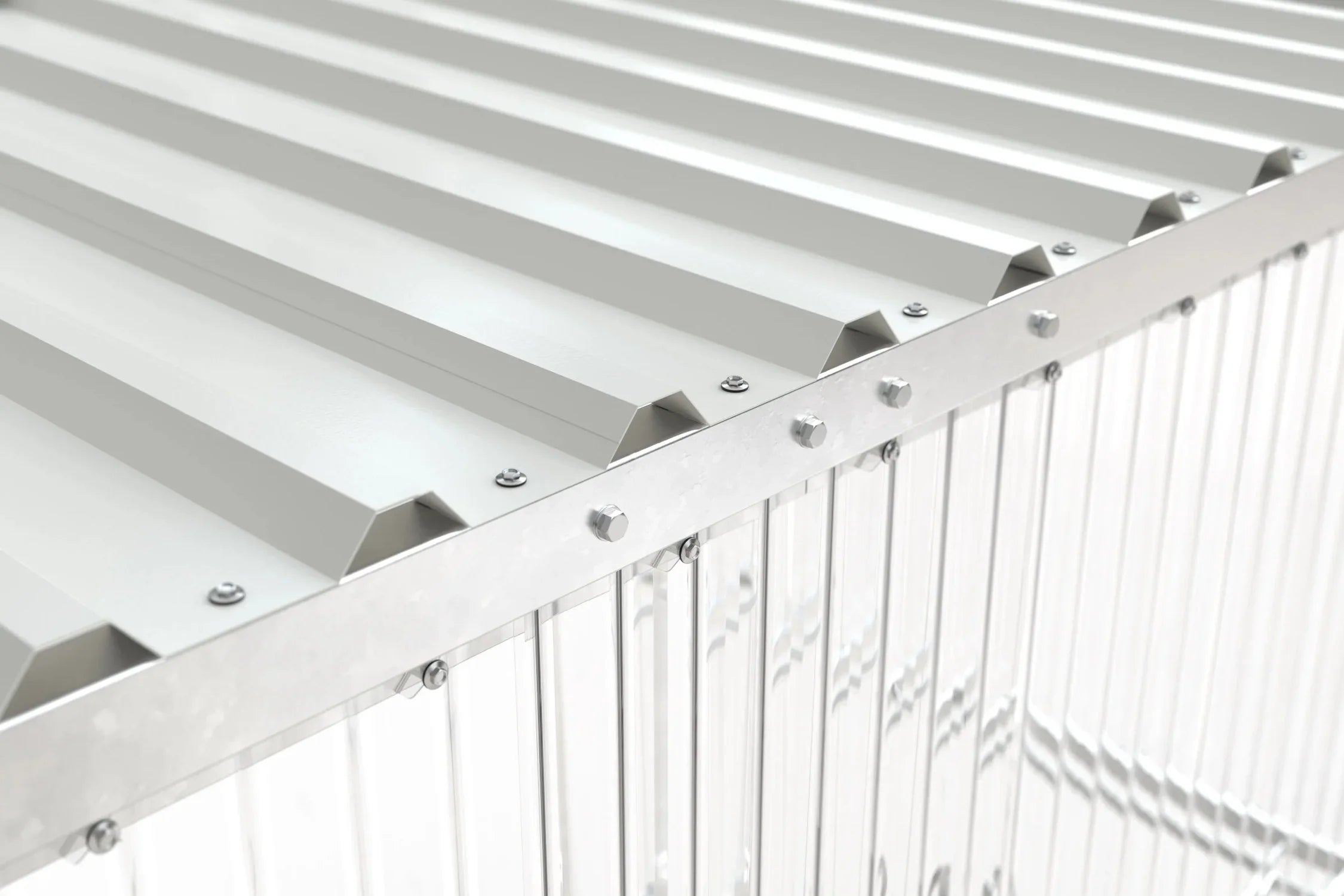

Untersicht der Trapezblech-Dacheindeckung mit verschraubtem Rahmenprofil am Raucherunterstand Jena Maxi feuerverzinkt
Detail des verschraubten Anlehnbügels an der Wellpolycarbonat-Wand des Raucherunterstands Jena Maxi feuerverzinkt

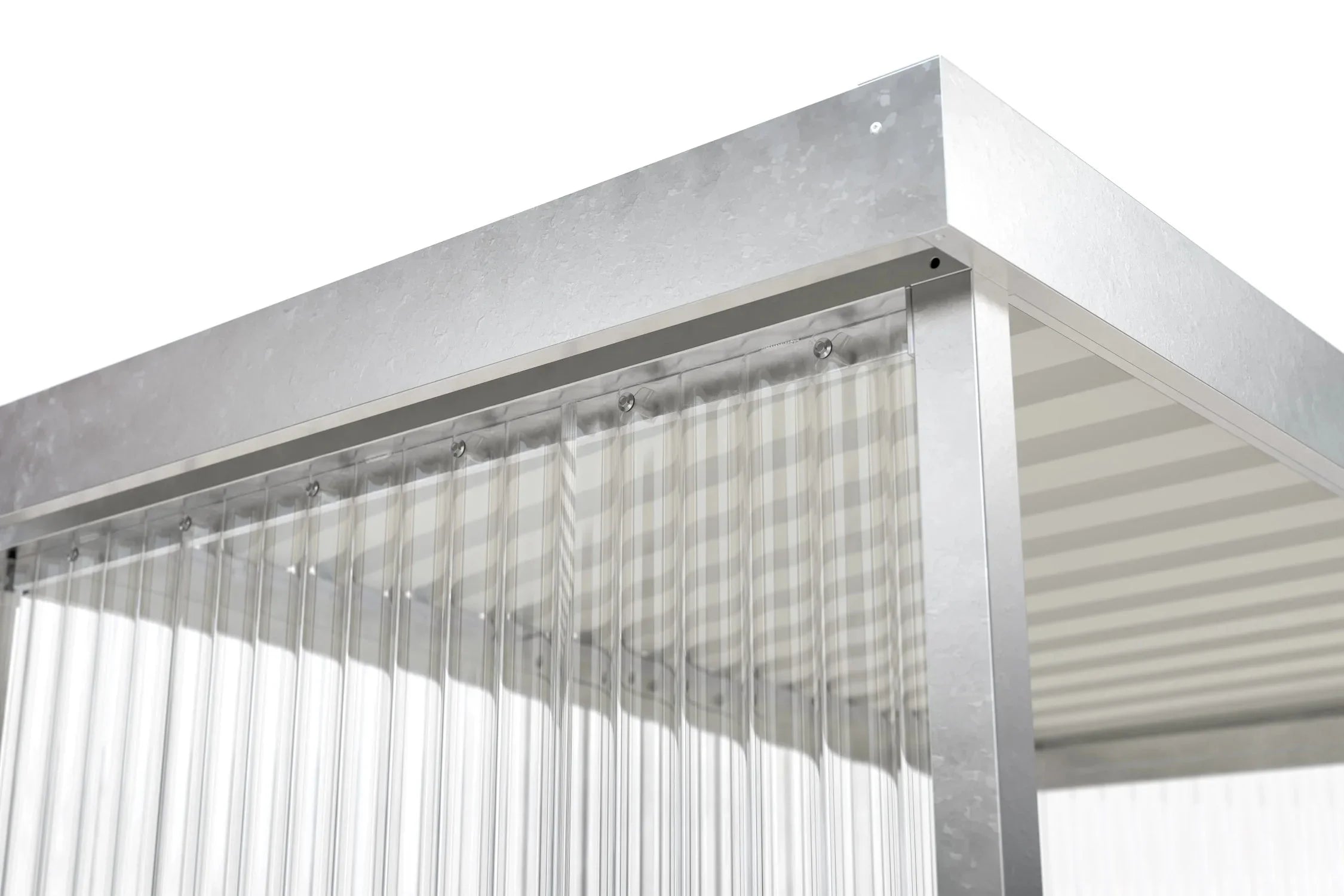

Detailansicht der Dachecke mit umlaufender Dachblende, Trapezblech-Eindeckung und Wellpolycarbonat-Wand am Raucherunterstand Jena Maxi feuerverzinkt

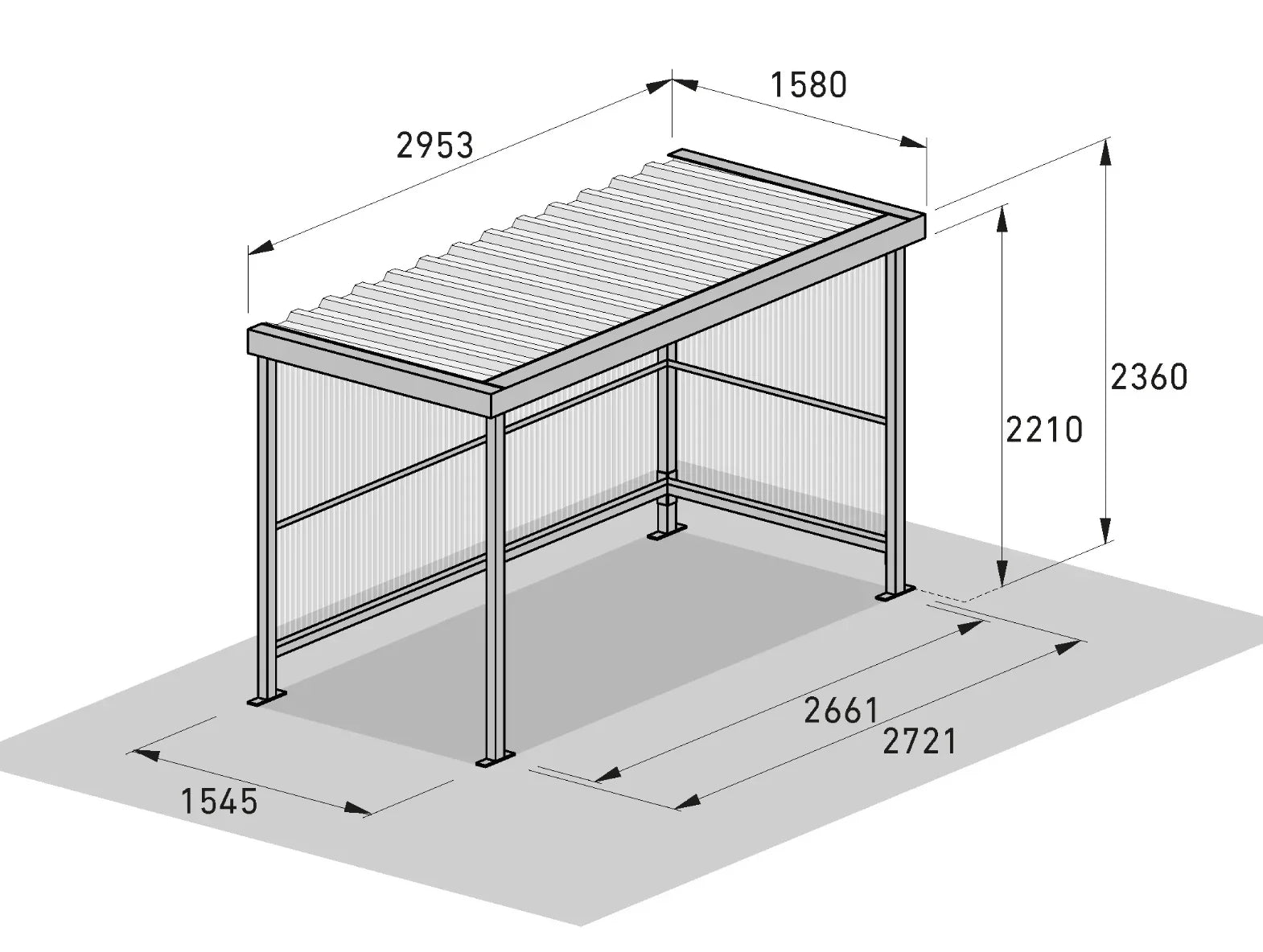

Isometrische Maßzeichnung Raucherunterstand Jena Maxi feuerverzinkt mit Außenmaß 2960 × 1580 × 2360 mm, lichten Maßen und Wandaufbau
Zusätzliche Seitenwand aus transparentem Wellpolycarbonat mit Anlehnbügel für den Raucherunterstand Jena Maxi feuerverzinkt – links oder rechts einsetzbar

Raucherunterstand Jena Maxi 296 × 158 cm – Raucherkabine, verzinkt

Art.-Nr. 102100314

Einfache Montage – Bausatz mit Fundamentplan und Montageanleitung

Feuerverzinkte Stahlkonstruktion mit Anlehnbügel serienmäßig

Rück- und Seitenwand aus lichtdurchlässigem Wellpolycarbonat

Bestpreis Garantie

Kostenloser Versand direkt zu Ihnen

zusätzliche Seitenwand:

zusätzliche Seitenwand
Menge:
2.015,86 €inkl. MwSt.

Kostenfreier Versand Versandinfos

Lieferzeit: 1 bis 2 Wochen
Spedition/Paketdienst mit Terminankündigung (Avis)
Frage zum Produkt
American Express Apple Pay EPS Google Pay Klarna Mastercard PayPal Visa Kauf auf Rechnung Vorkasse
5,0 82 Google-Bewertungen

Überdachung, Raucherunterstand, Raucherkabine WSM Jena Maxi - Stahl verzinkt

Mit dem Überdachungssystem "Jena Maxi“ erhalten Sie auf 4,67 qm Grundfläche sehr guten Schutz vor Wind und Wetter. Auch für Nichtraucher trägt dieser Raucherunterstand zum Schutz in Krankenhäusern, Behörden oder Unternehmen bei. Die verzinkte Flachdach-Stahlkonstruktion ist kostengünstig, schnell lieferbar und hat zwei oder optional auch drei Seitenelemente. Diese werden gefertigt aus hochwertigem Well-Polycarbonat. Das System verfügt außerdem über praktische Anlehnbügel.
Lieferung als Bausatz mit Montageanleitung und Fundamentplan.

Abmessungen:
Breite: 2.960 mm
Tiefe: 1.580 mm
Höhe: 2.360 mm
Lichte Höhe: 2.200 mm

Technische Daten:
Anzahl Wandelemente: 3 (optional 4)
Konstruktion: verschraubt / Bausatz
Dachtyp: Flachdach / Trapezblech
Entwässerung: Frei abtropfend
Oberfläche: Feuerverzinkt
Rohrdurchmesser: 60 mm
Rückwandtyp: Wellpolycarbonat
Seitenwandtyp: Wellpolycarbonat
Schneelast: 0,75 kN/m²
Gewicht: 262 kg
Windlastzone: Zone 1 bis 2
Garantie: 5 Jahre

Achtung: Lieferung erfolgt als Bausatz
