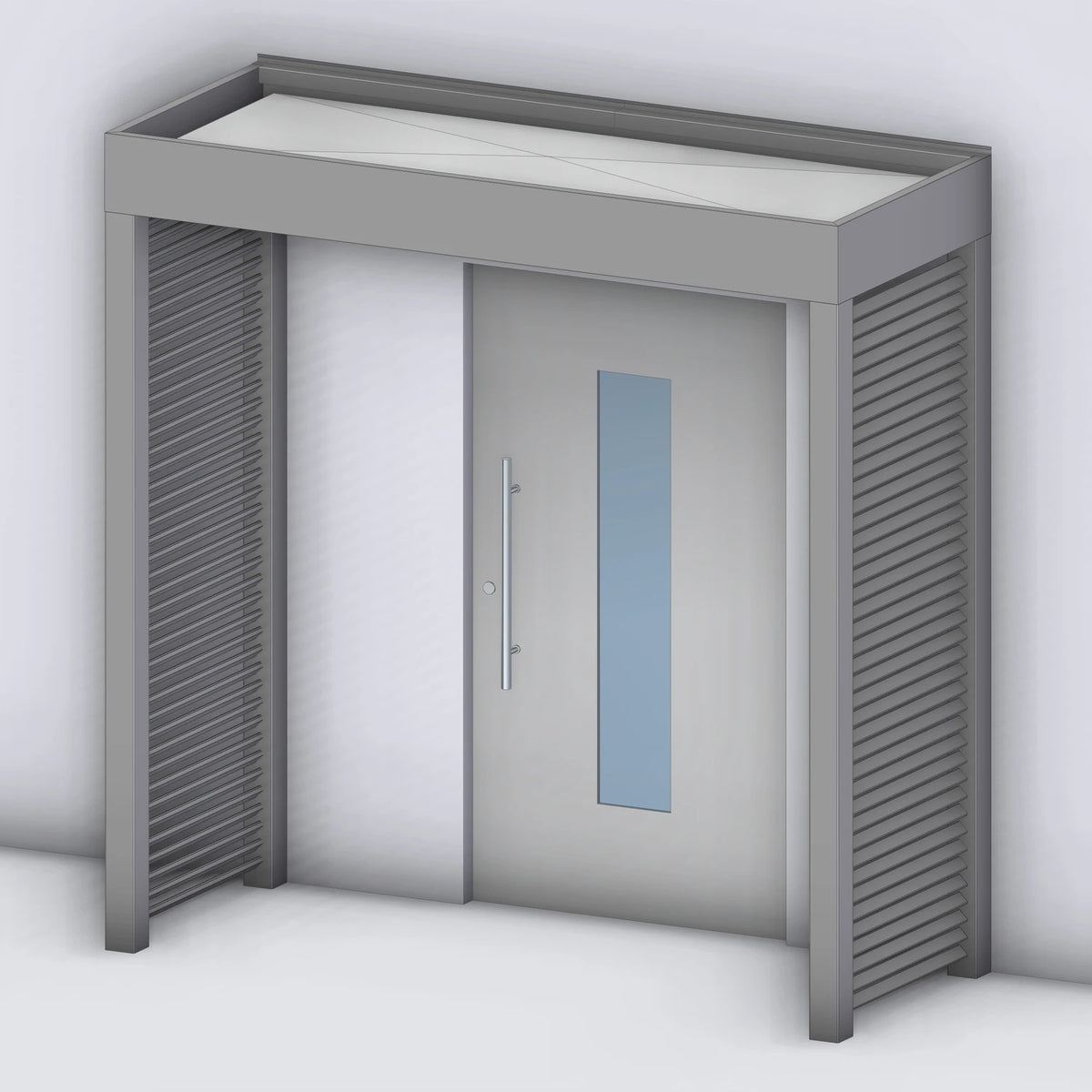

Vordach Platin auf Tragwerk 245 mit Aluminium-Sprossenseitenteil links und rechts, Rendering

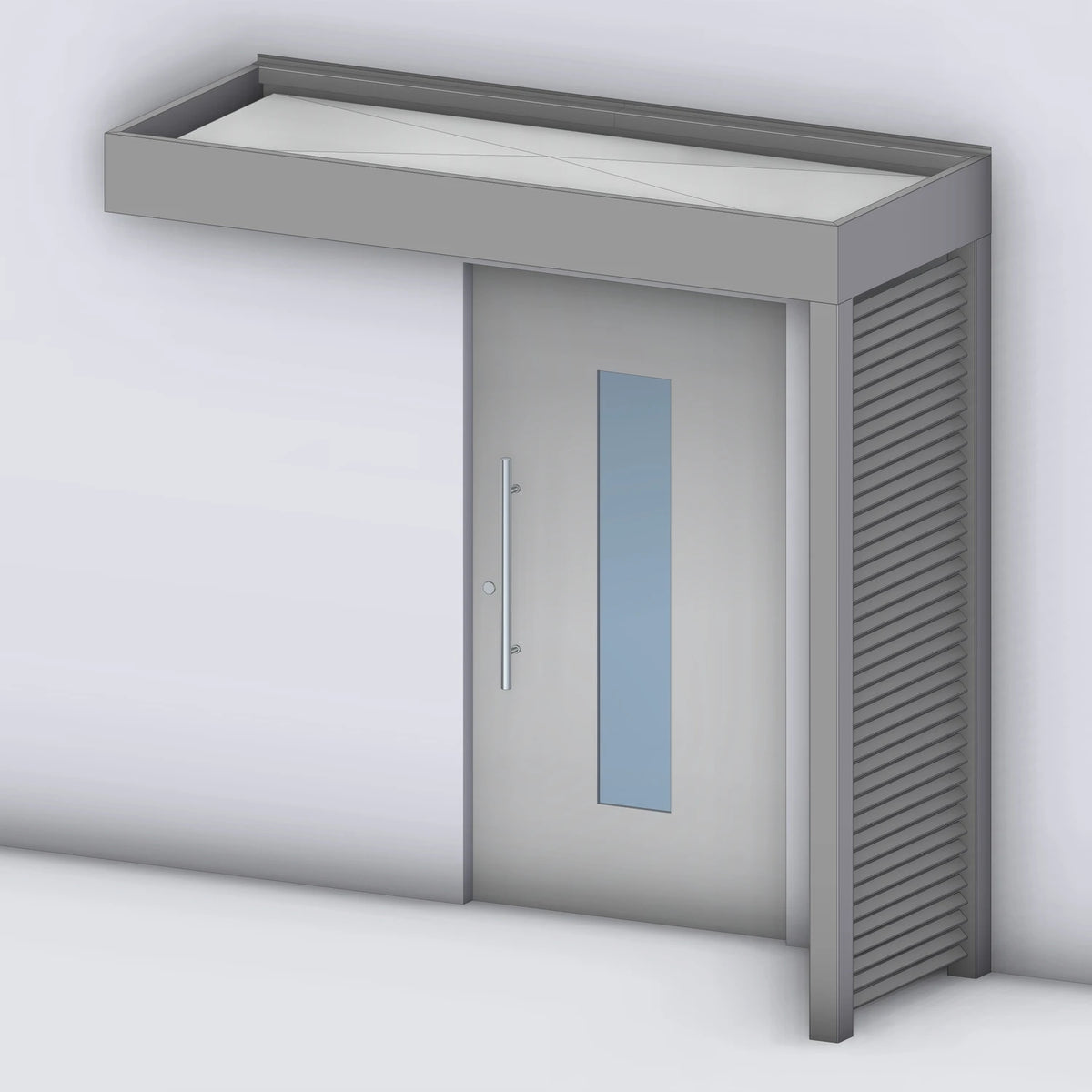

Vordach Platin auf Tragwerk 245 mit Aluminium-Sprossenseitenteil rechts, Rendering

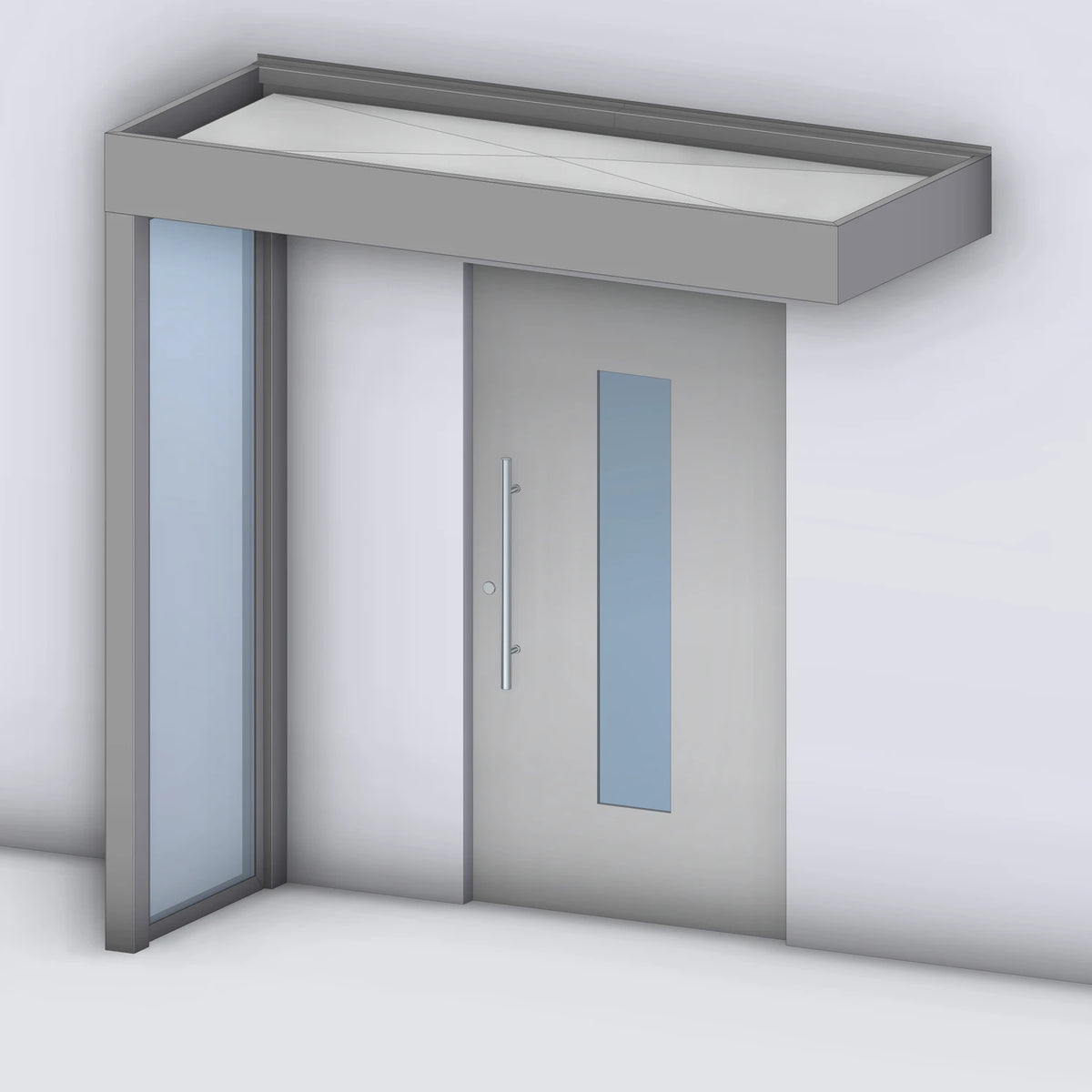

Vordach Platin auf Tragwerk 245 mit Glas-Seitenteil links, Rendering

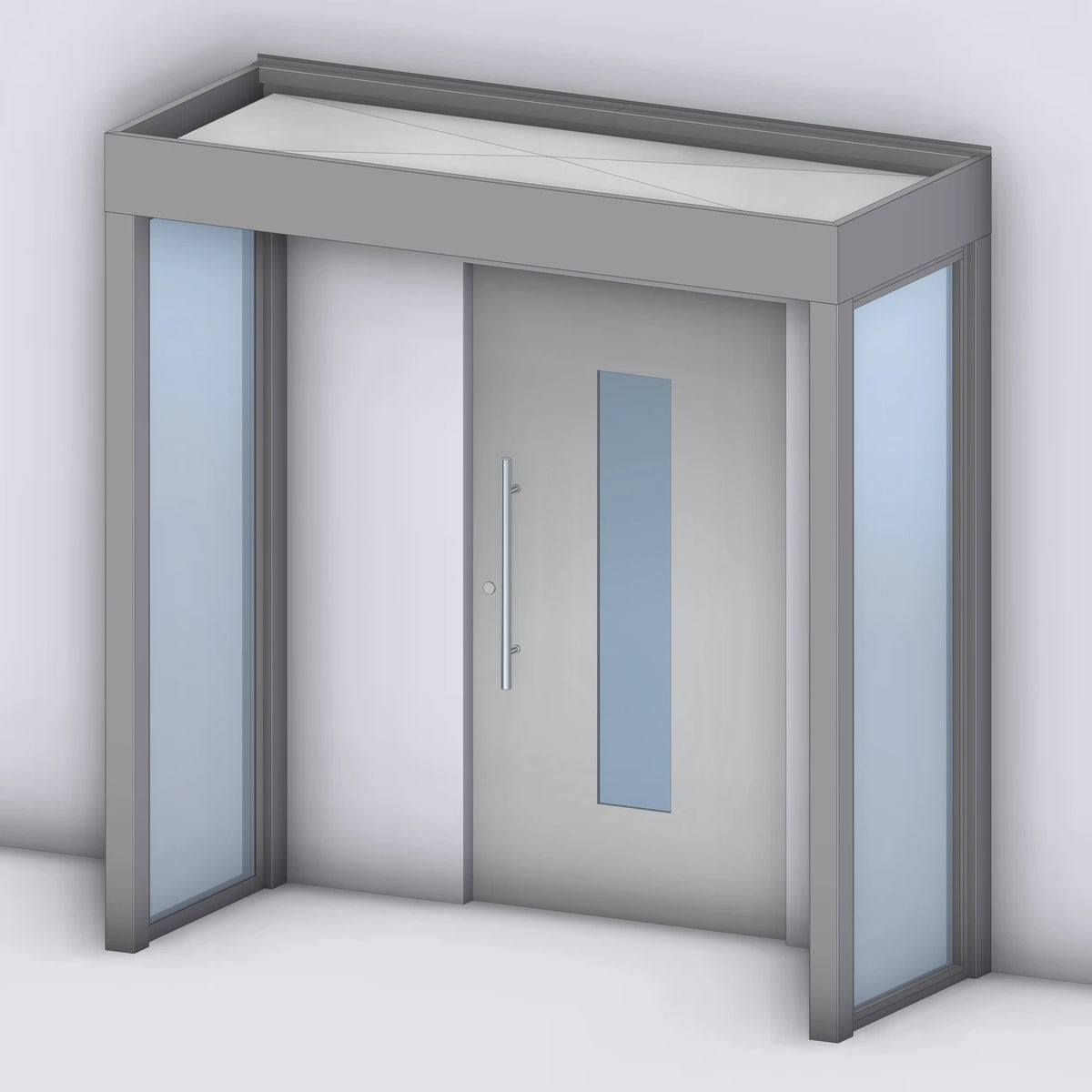

Vordach Platin auf Tragwerk 245 mit Glas-Seitenteil links und rechts, Rendering

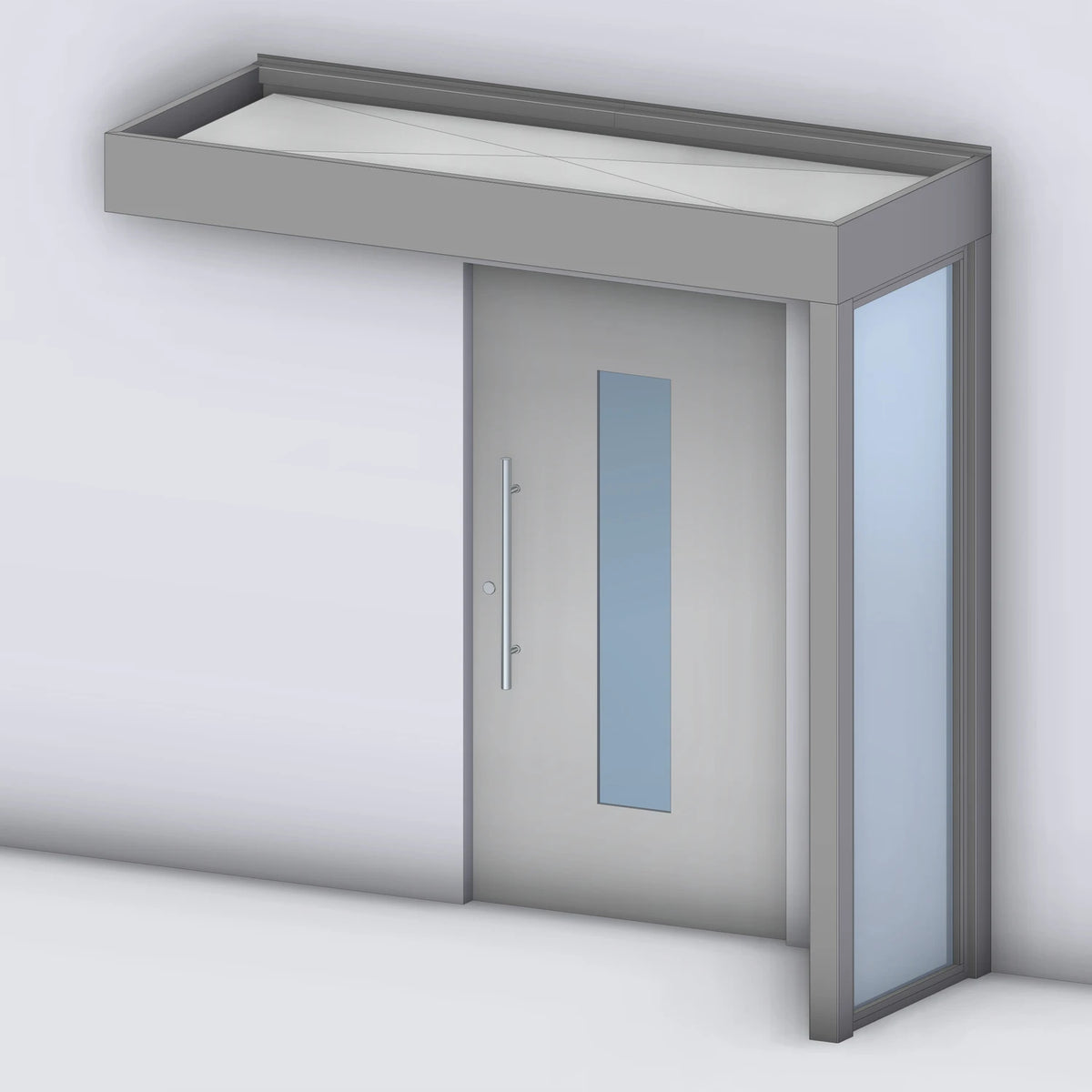

Vordach Platin auf Tragwerk 245 mit Glas-Seitenteil rechts, Rendering

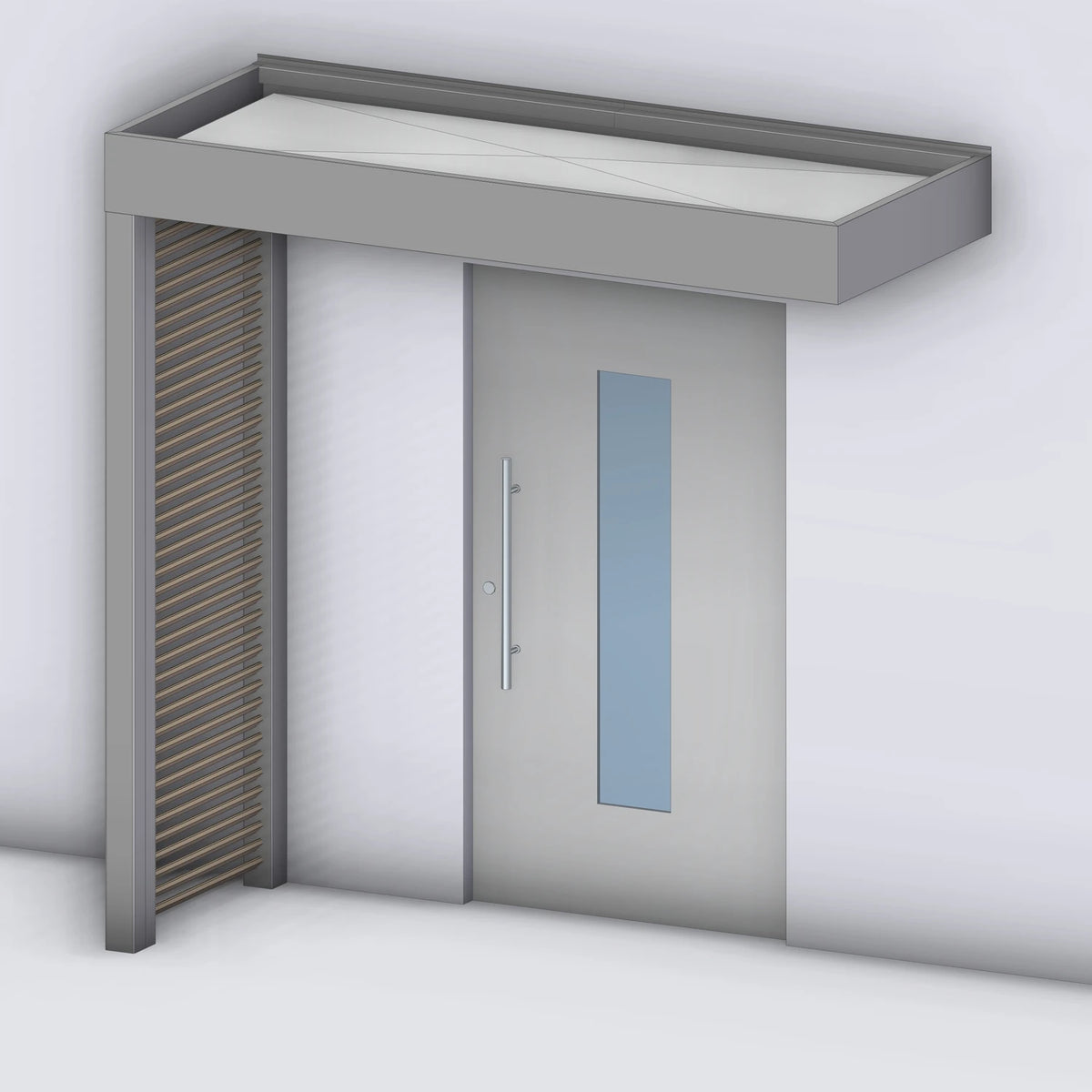

Vordach Platin auf Tragwerk 245 mit Holz-Sprossenseitenteil links, Rendering

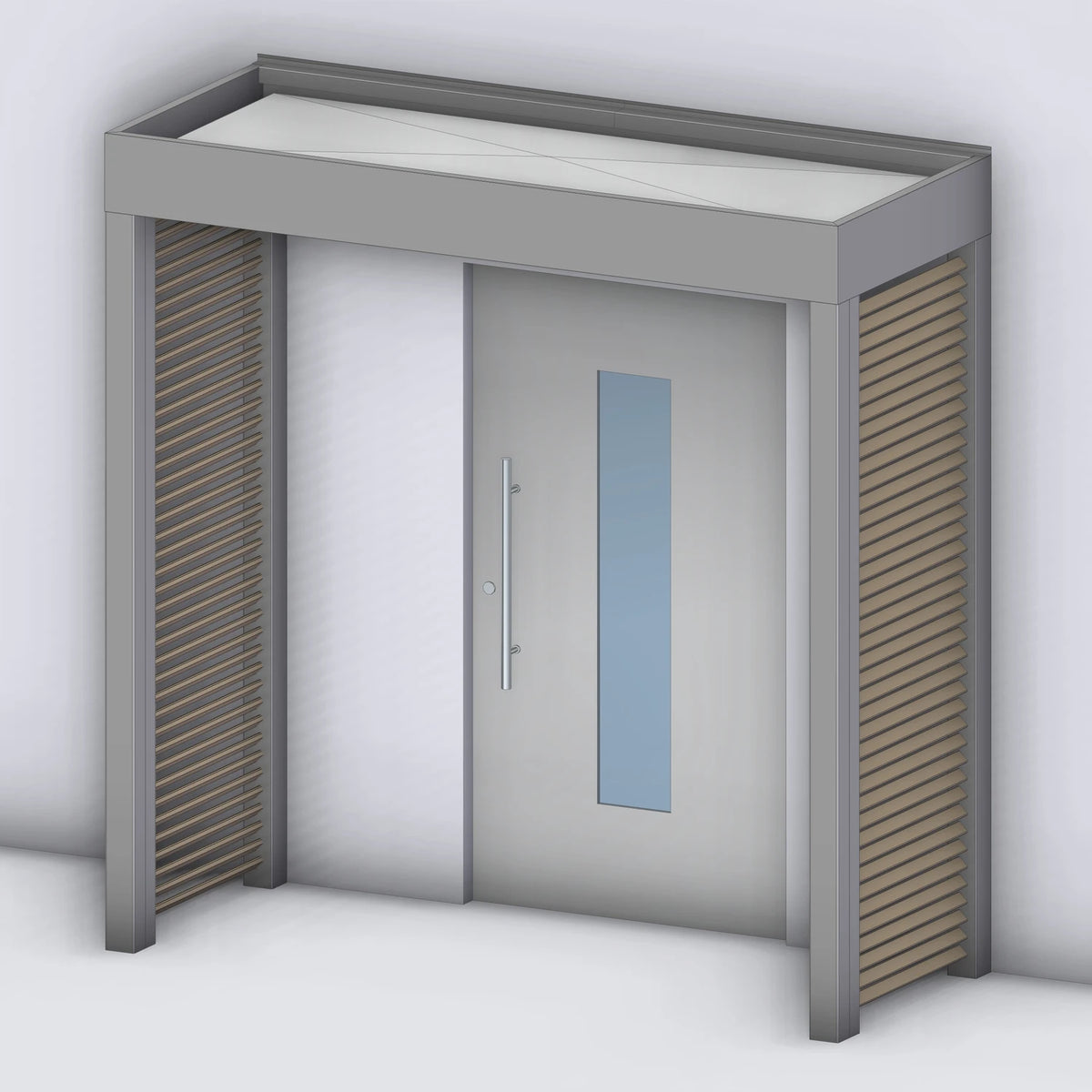

Vordach Platin auf Tragwerk 245 mit Holz-Sprossenseitenteil links und rechts, Rendering

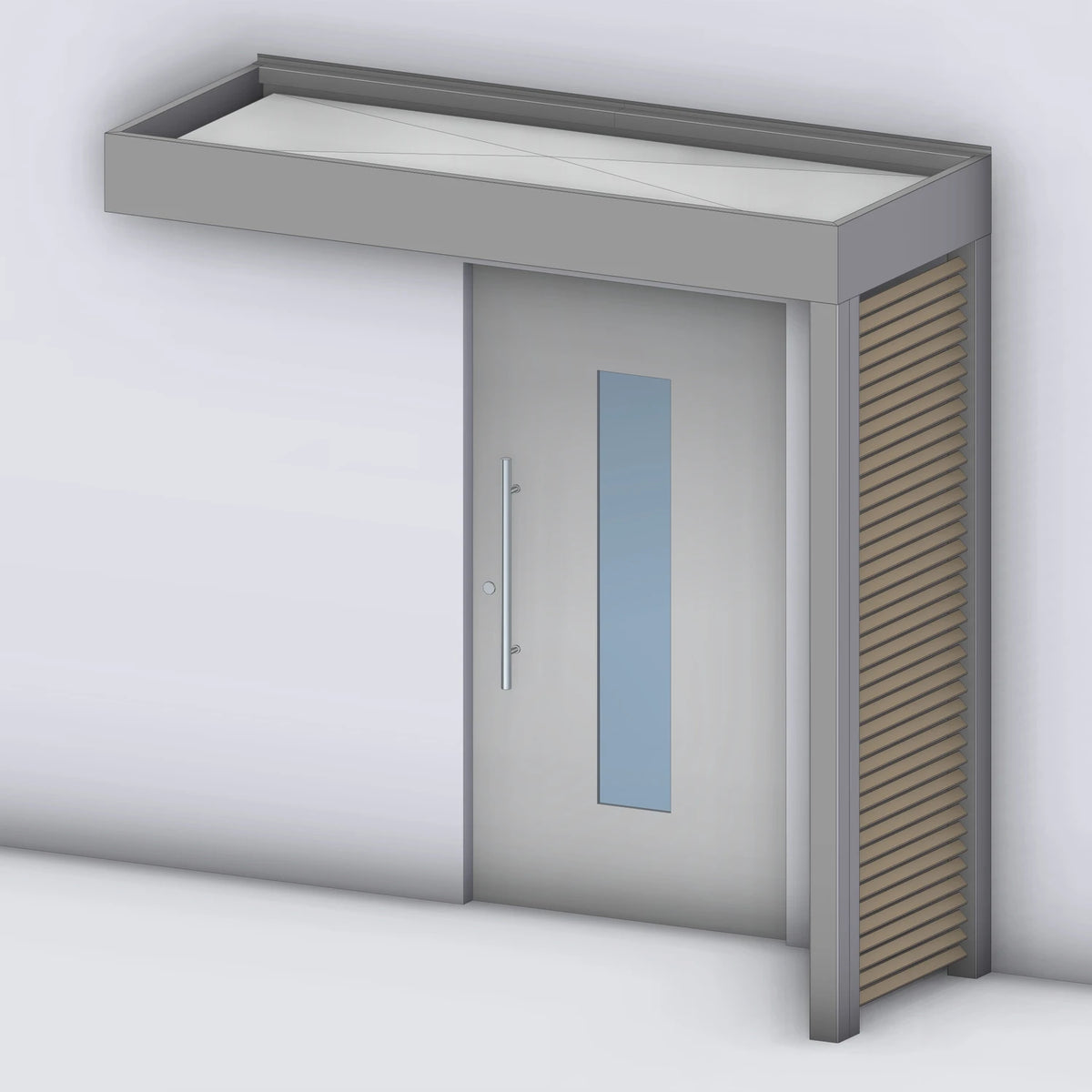

Vordach Platin auf Tragwerk 245 mit Holz-Sprossenseitenteil rechts, Rendering

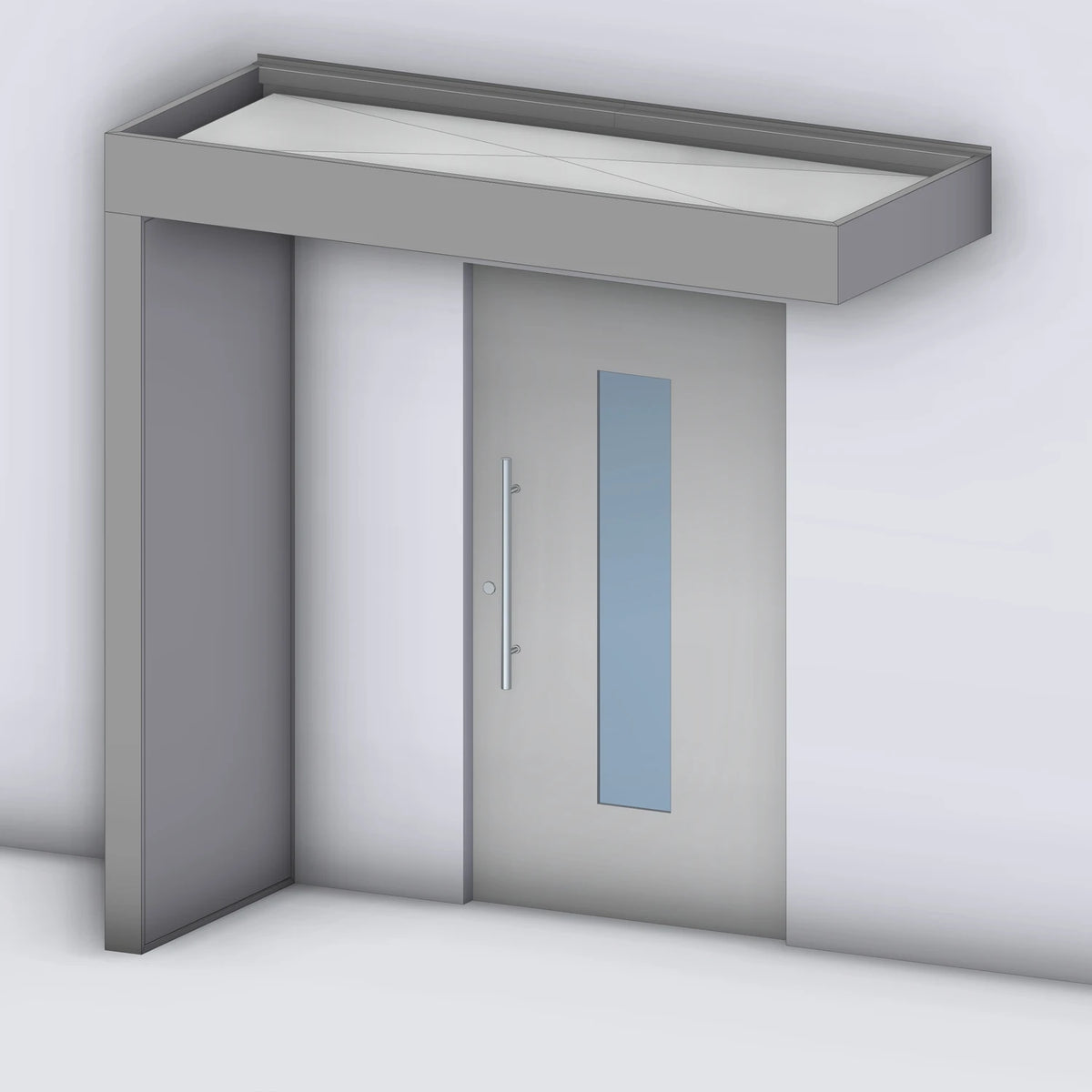

Vordach Platin auf Tragwerk 245 mit geschlossenem Aluminium-Seitenteil links, Rendering

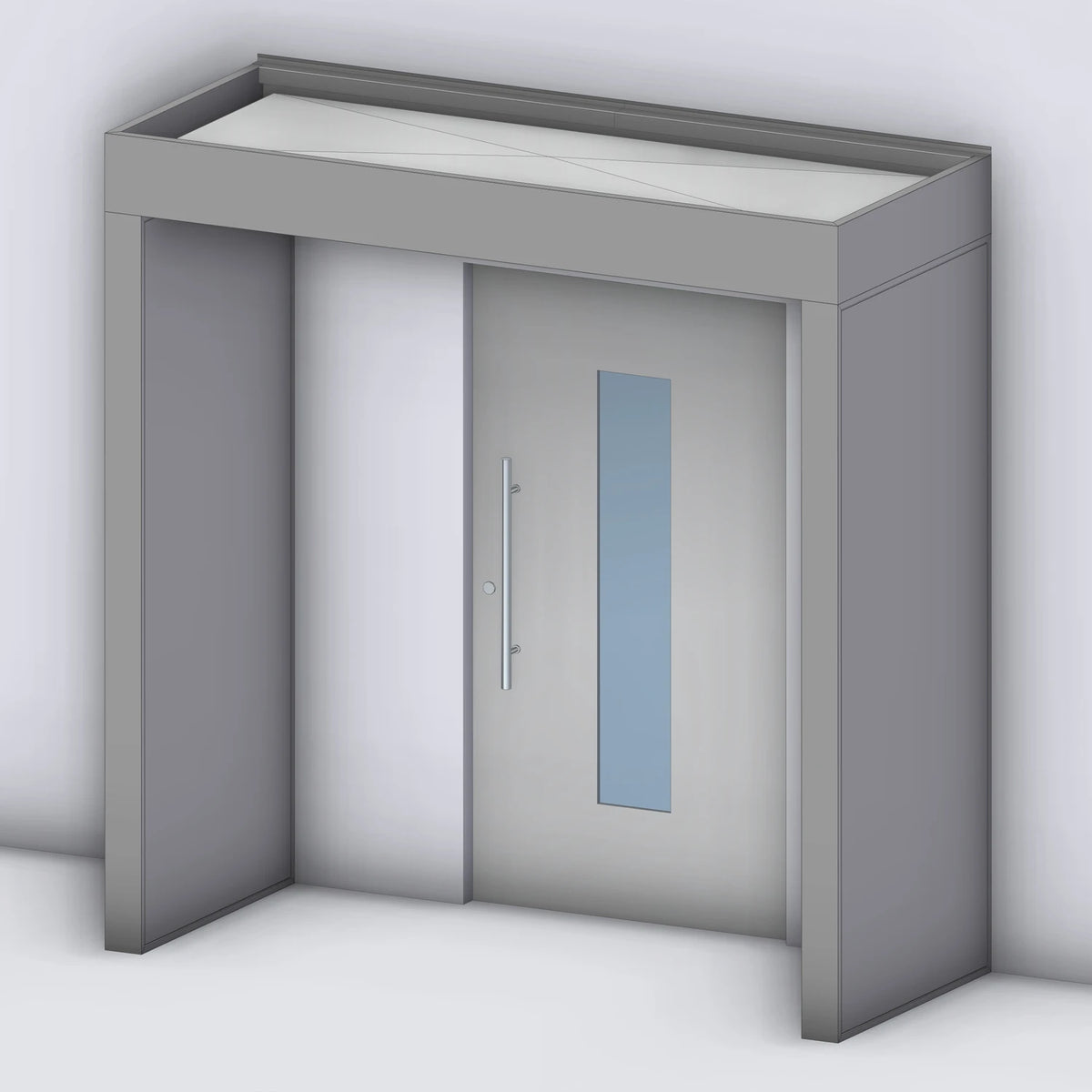

Vordach Platin auf Tragwerk 245 mit geschlossenem Aluminium-Seitenteil links und rechts, Rendering

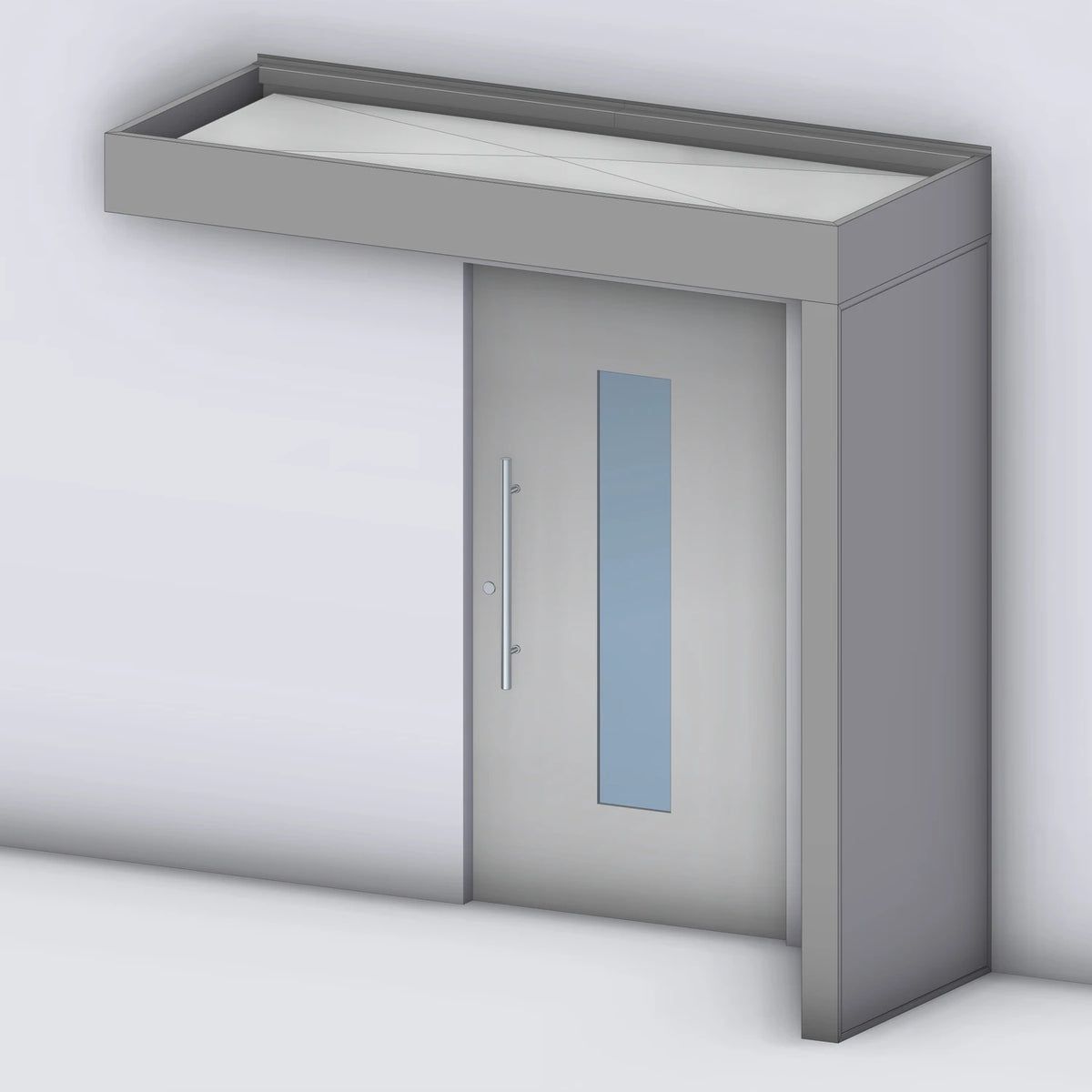

Vordach Platin auf Tragwerk 245 mit geschlossenem Aluminium-Seitenteil rechts, Rendering

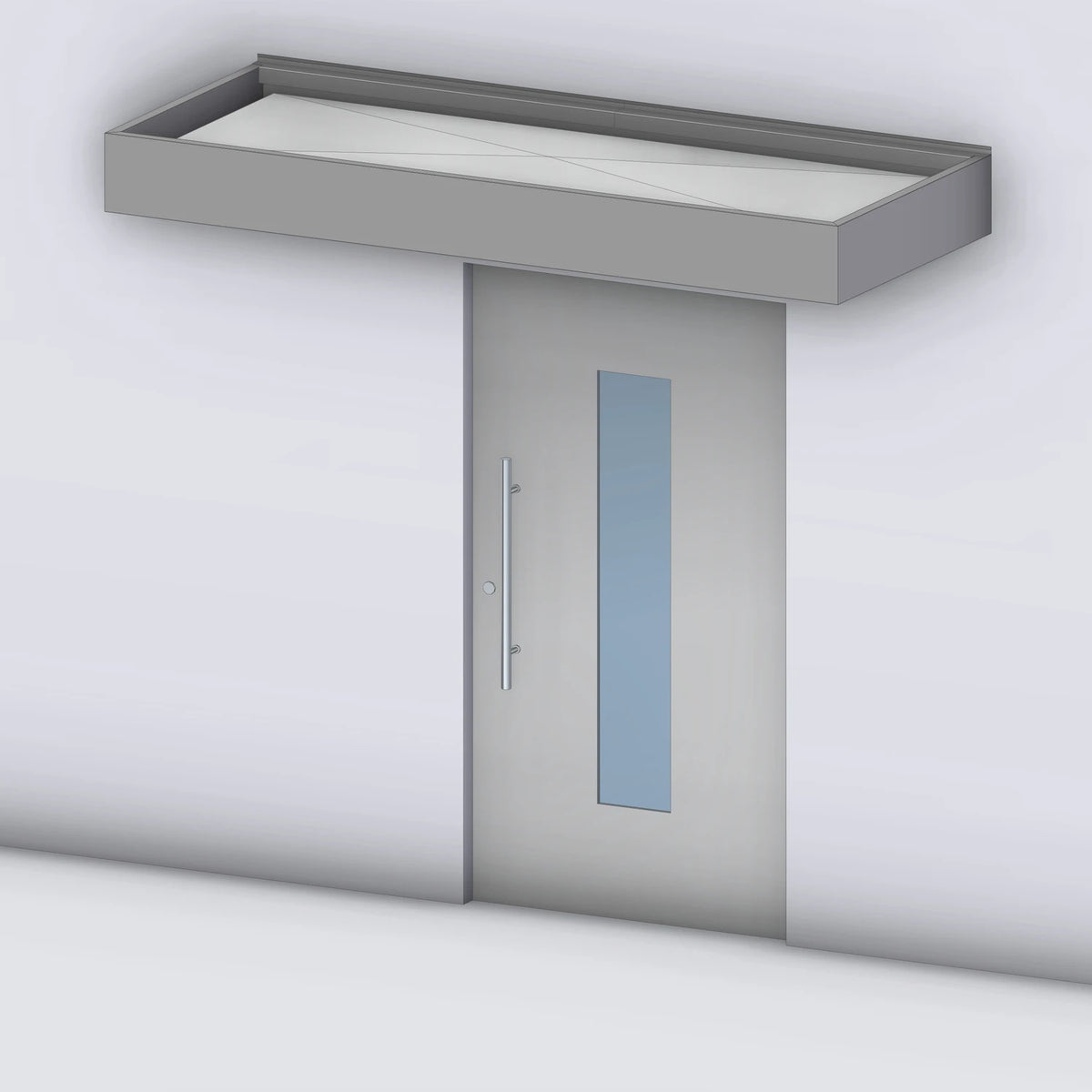

Vordach Platin auf Tragwerk 245 freitragend ohne Seitenteil, Rendering
Maßskizze Vordach Platin auf Tragwerk 245: Breite, Tiefe und Höhe von Seitenteil oder Stütze

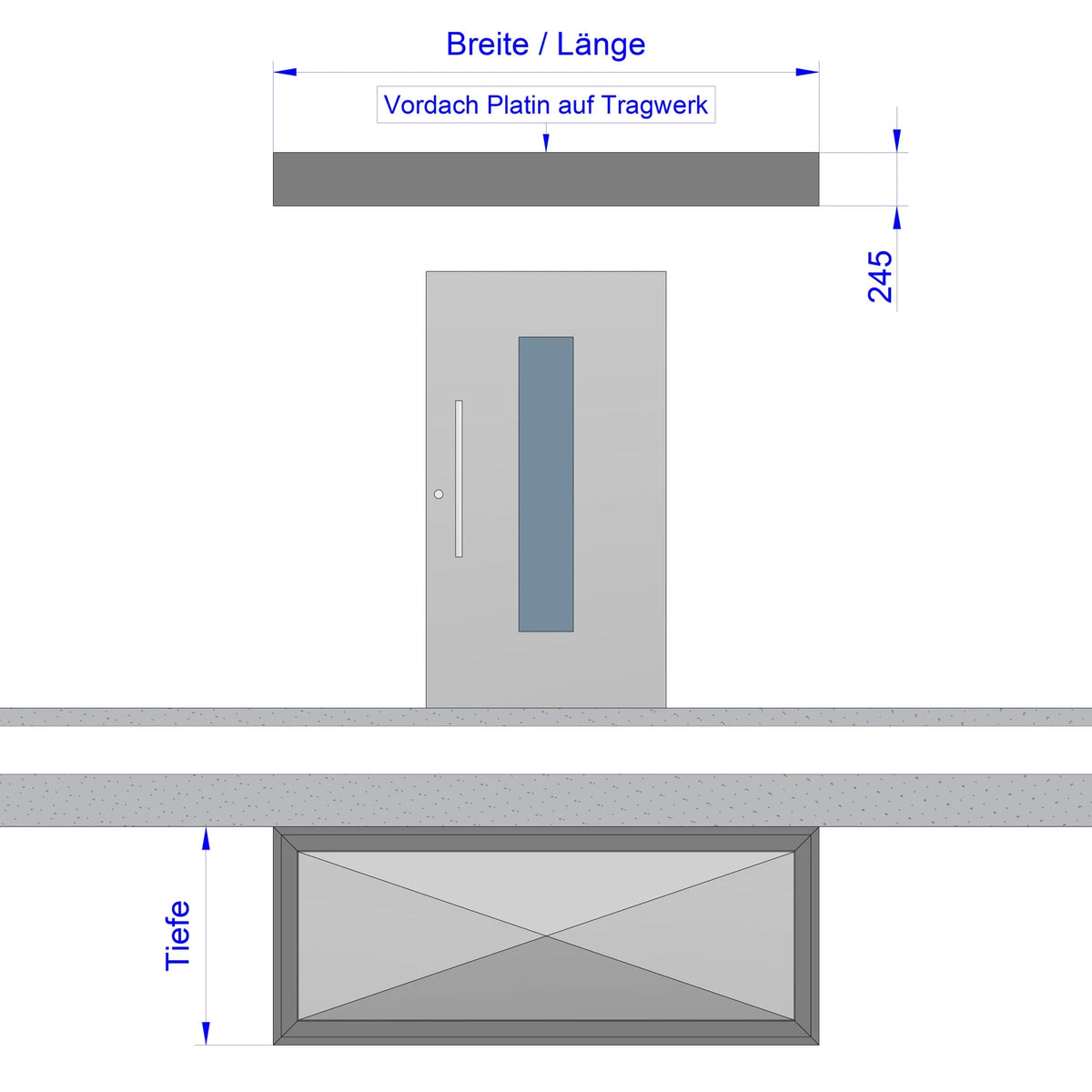

Maßzeichnung Vordach Platin auf Tragwerk 245 freitragend: Breite und Tiefe

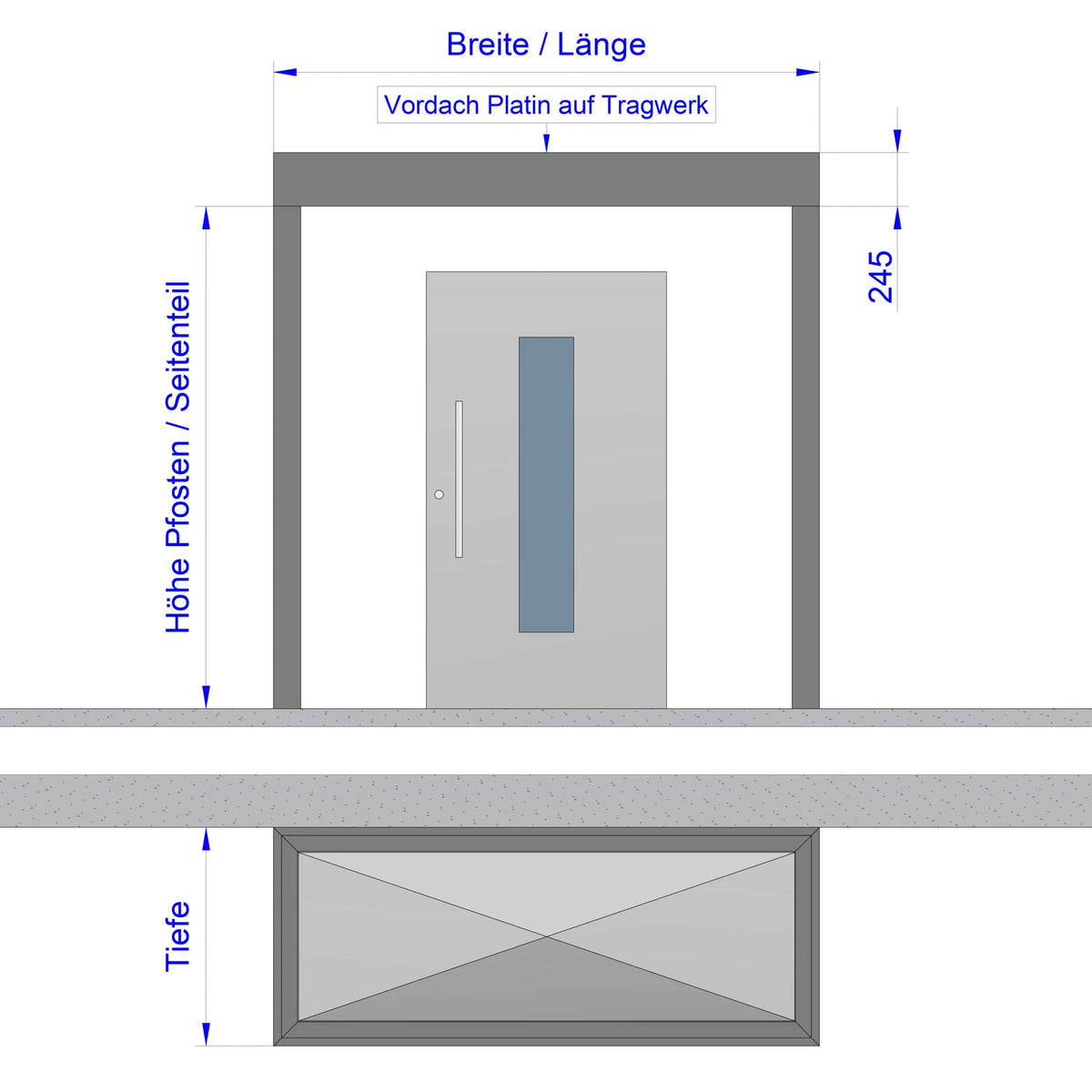

Maßzeichnung Vordach Platin auf Tragwerk 245 mit Seitenteil oder Pfosten: Breite, Tiefe und Höhe
Vordach Tragwerk 245 mit Aluminium-Sprossenseitenteil links und Eckstütze rechts, Rendering

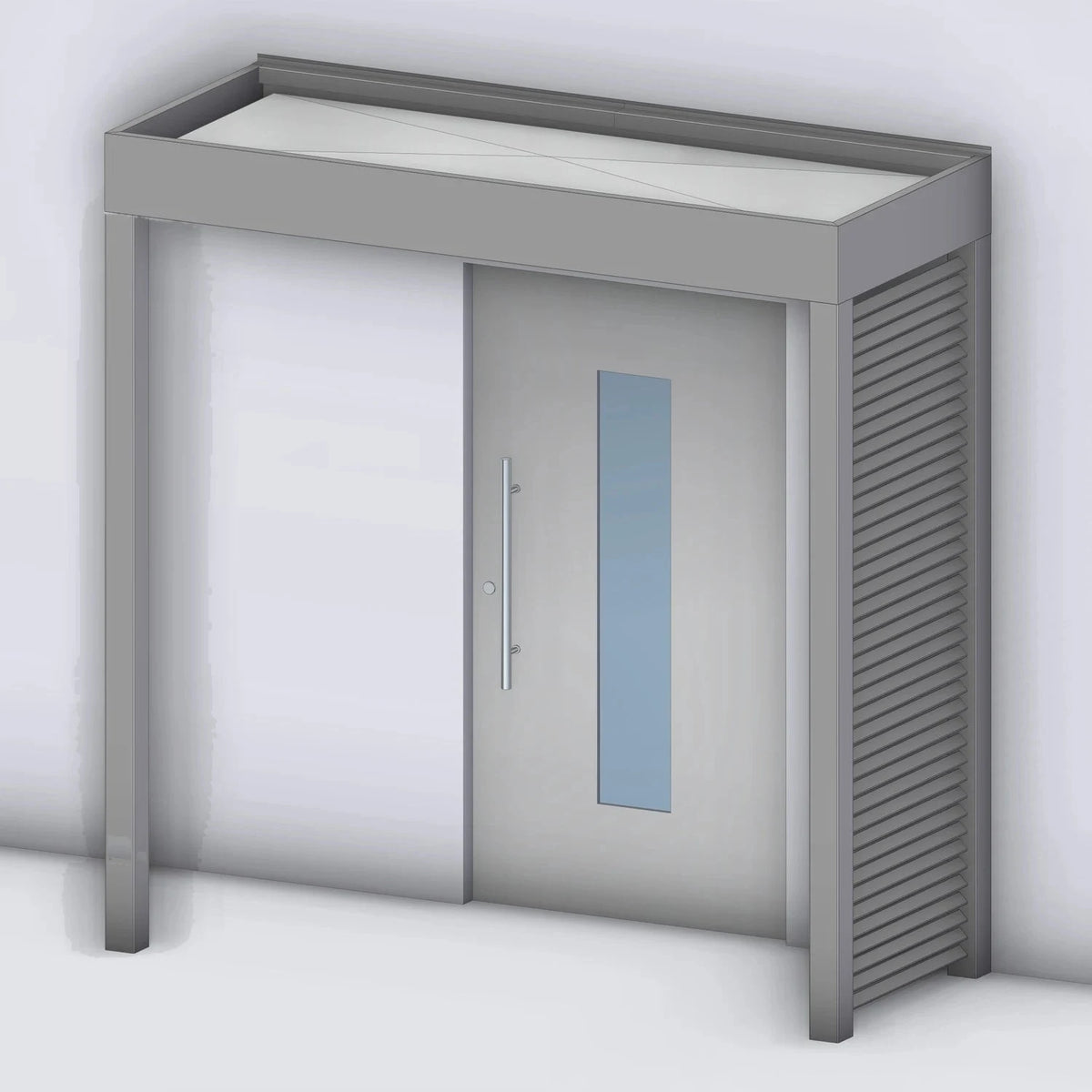

Vordach Tragwerk 245 mit Aluminium-Sprossenseitenteil rechts und Eckstütze links, Rendering

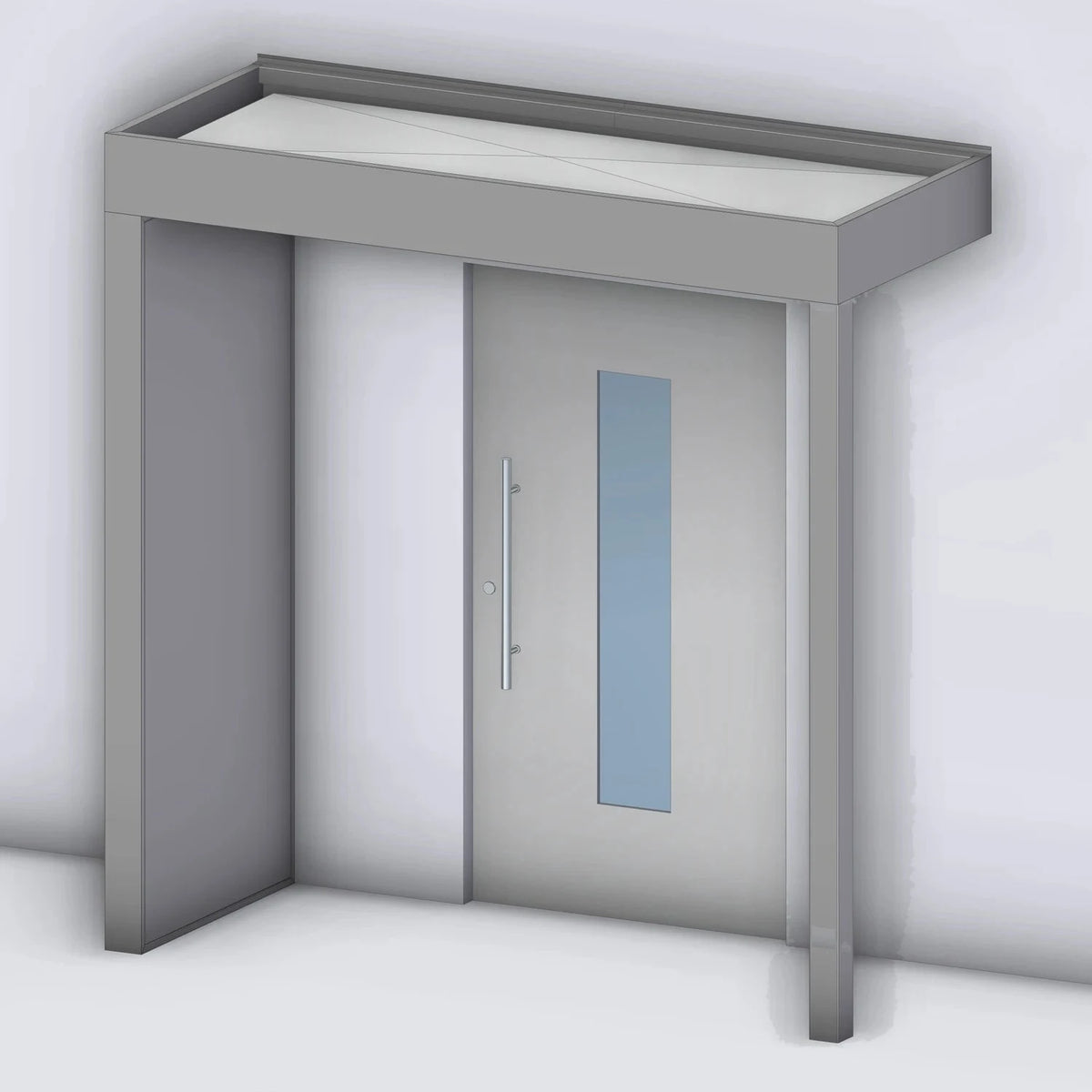

Vordach Tragwerk 245 mit geschlossenem Aluminium-Seitenteil links und Eckstütze rechts, Rendering

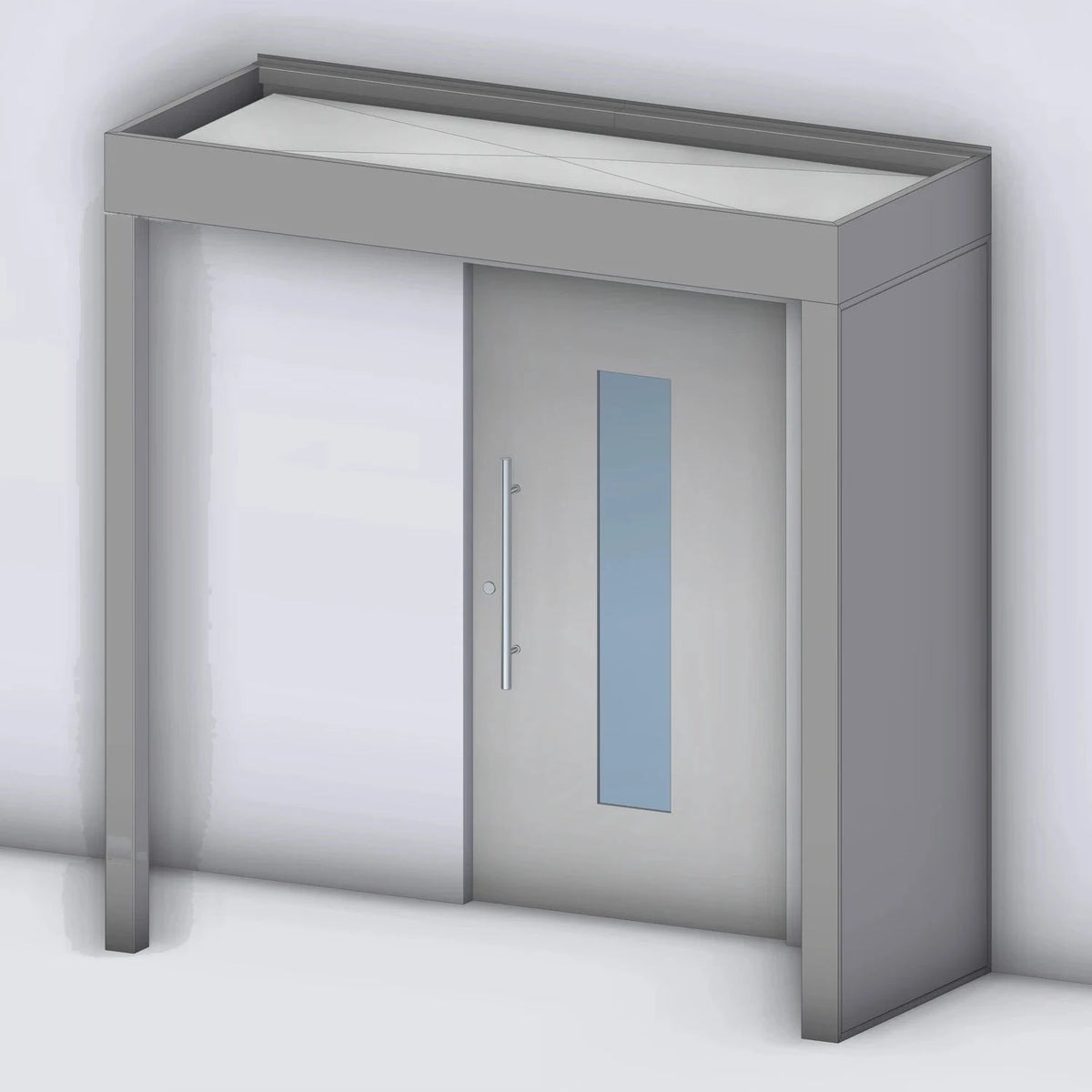

Vordach Tragwerk 245 mit geschlossenem Aluminium-Seitenteil rechts und Eckstütze links, Rendering

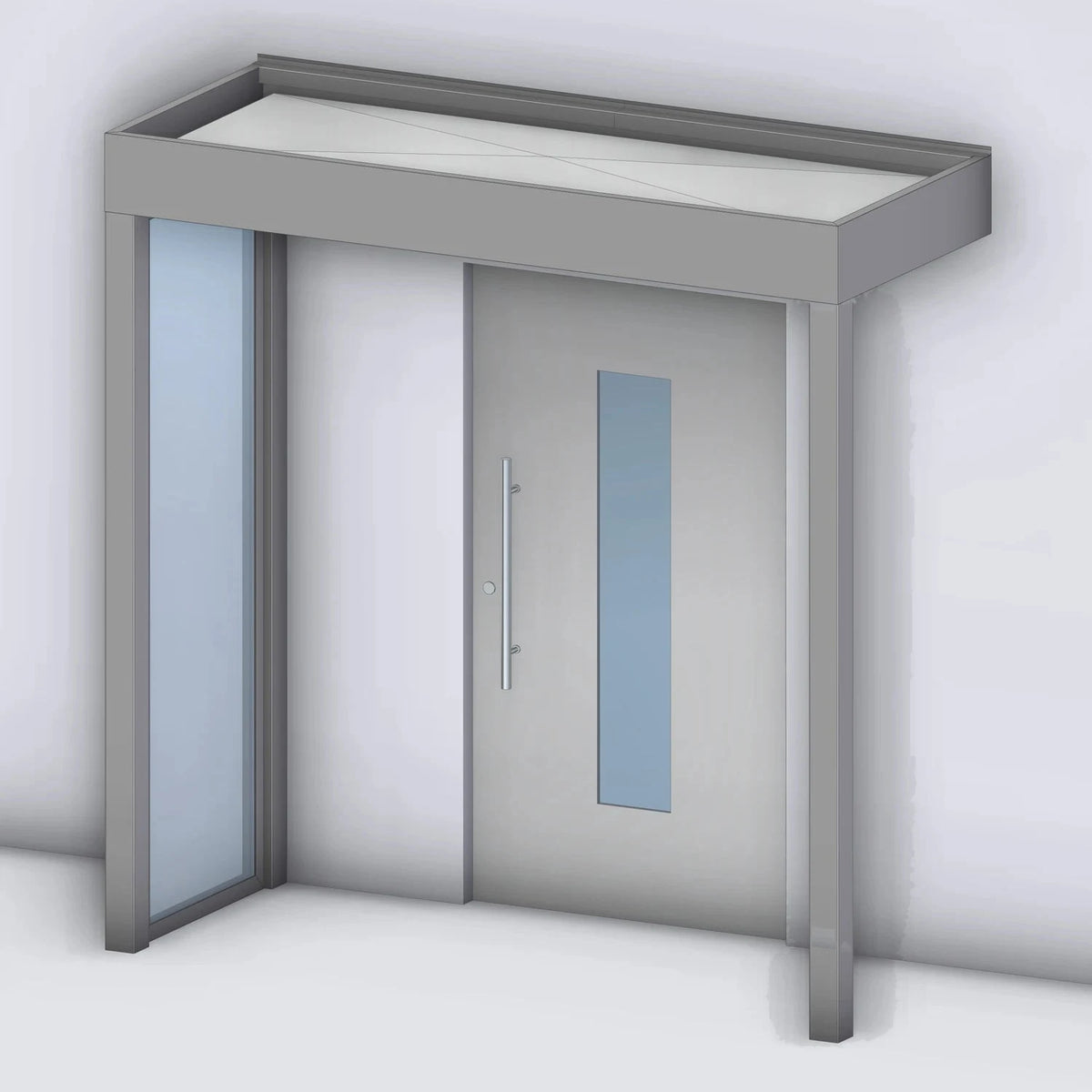

Vordach Tragwerk 245 mit Glas-Seitenteil links und Eckstütze rechts, Rendering

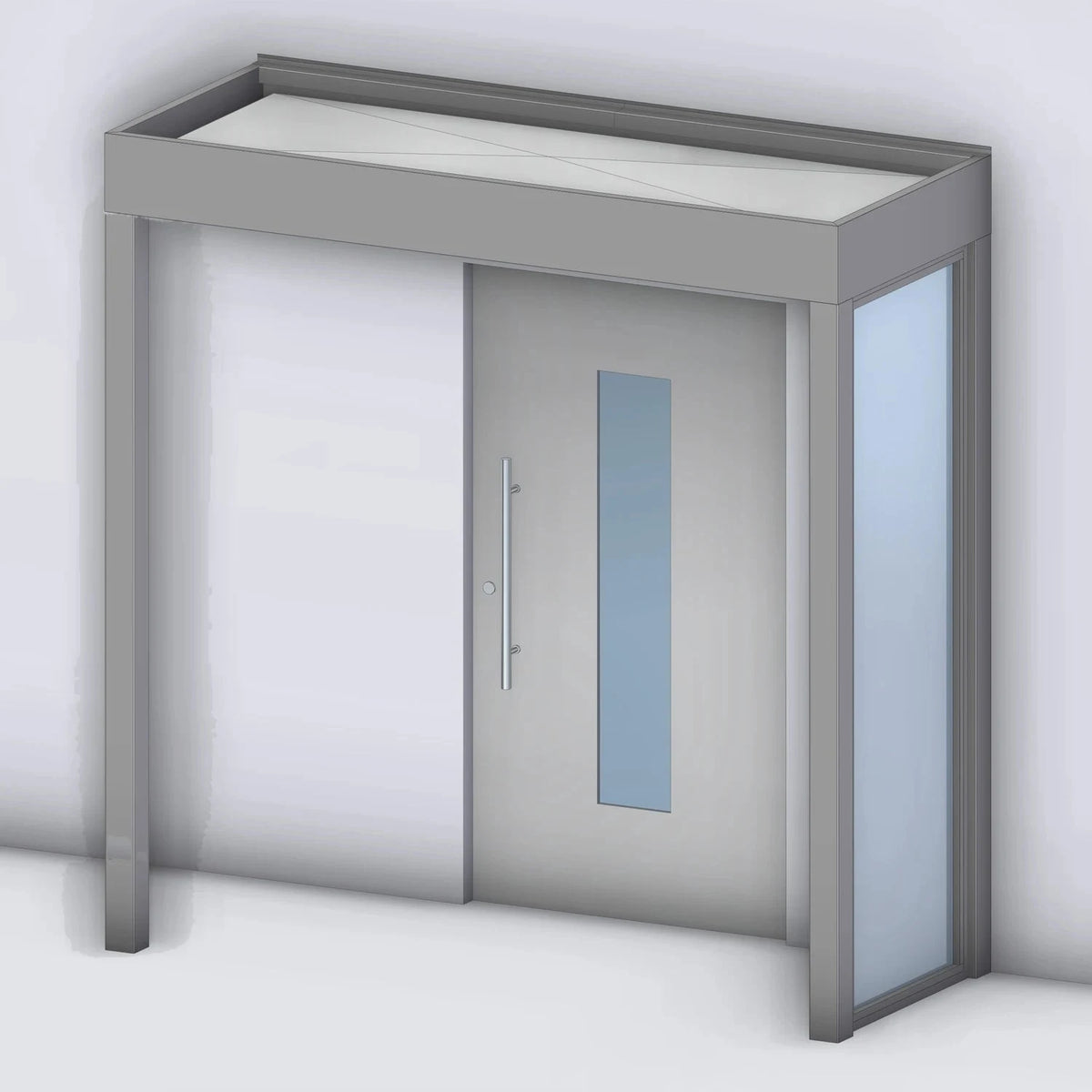

Vordach Tragwerk 245 mit Glas-Seitenteil rechts und Eckstütze links, Rendering

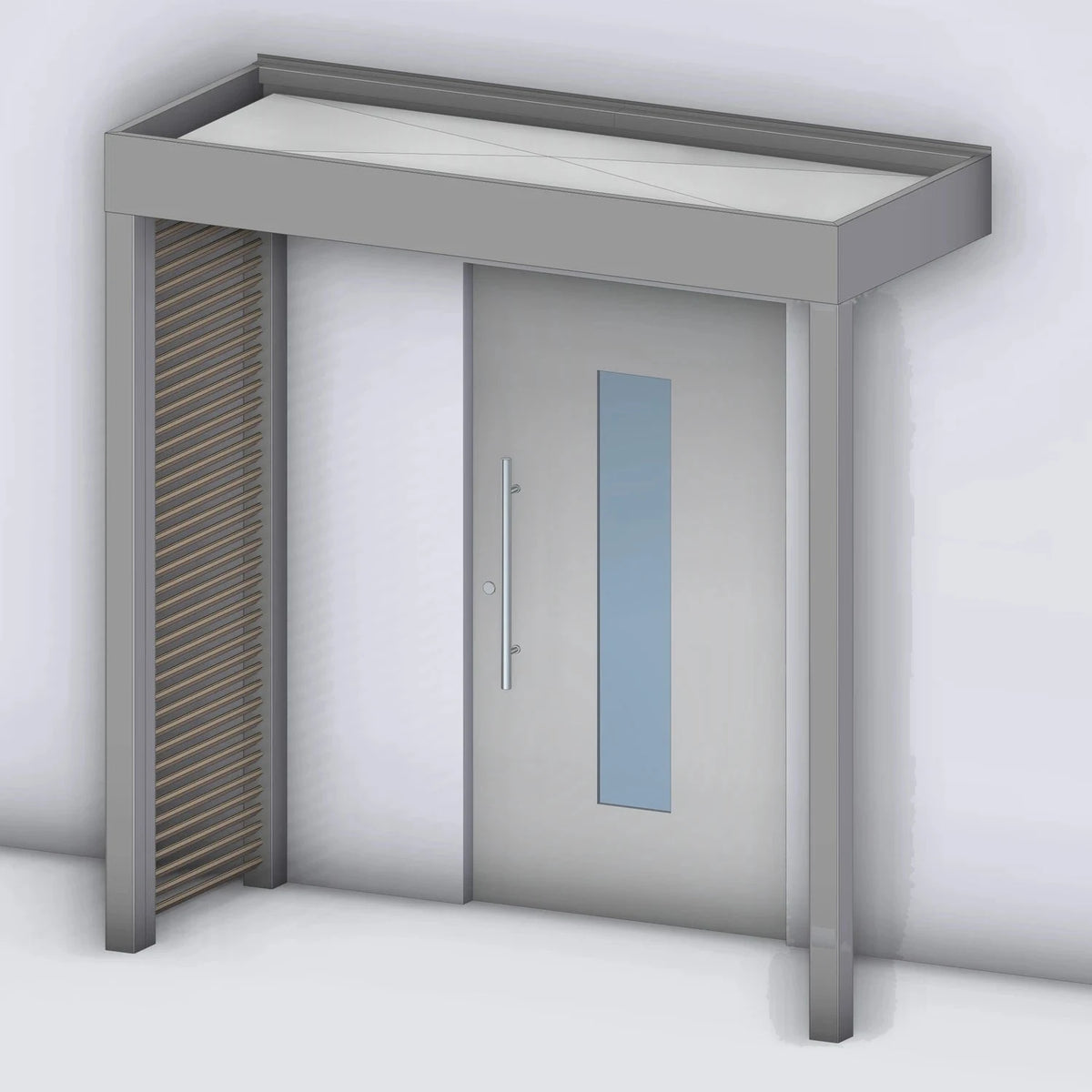

Vordach Tragwerk 245 mit Holz-Sprossenseitenteil links und Eckstütze rechts, Rendering

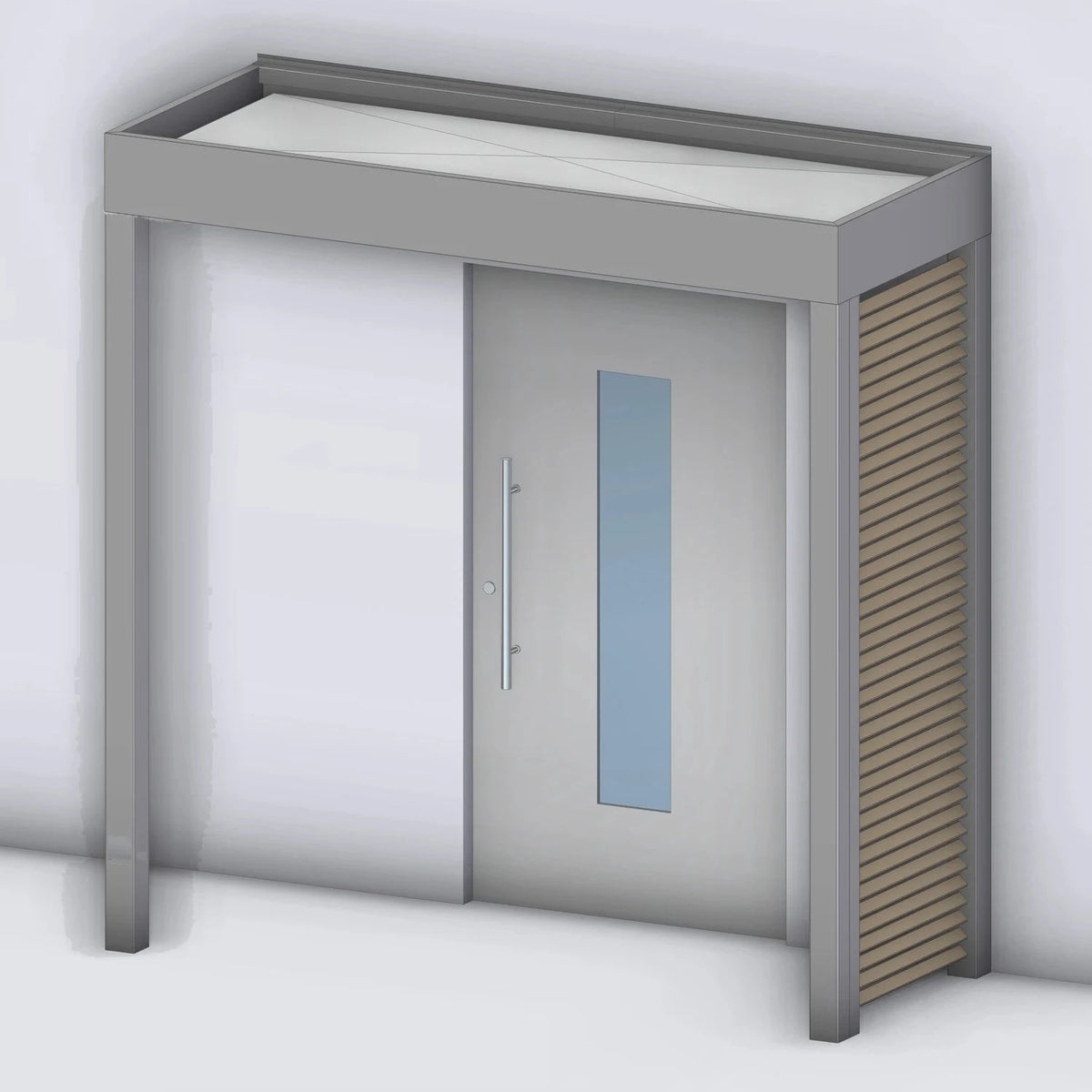

Vordach Tragwerk 245 mit Holz-Sprossenseitenteil rechts und Eckstütze links, Rendering

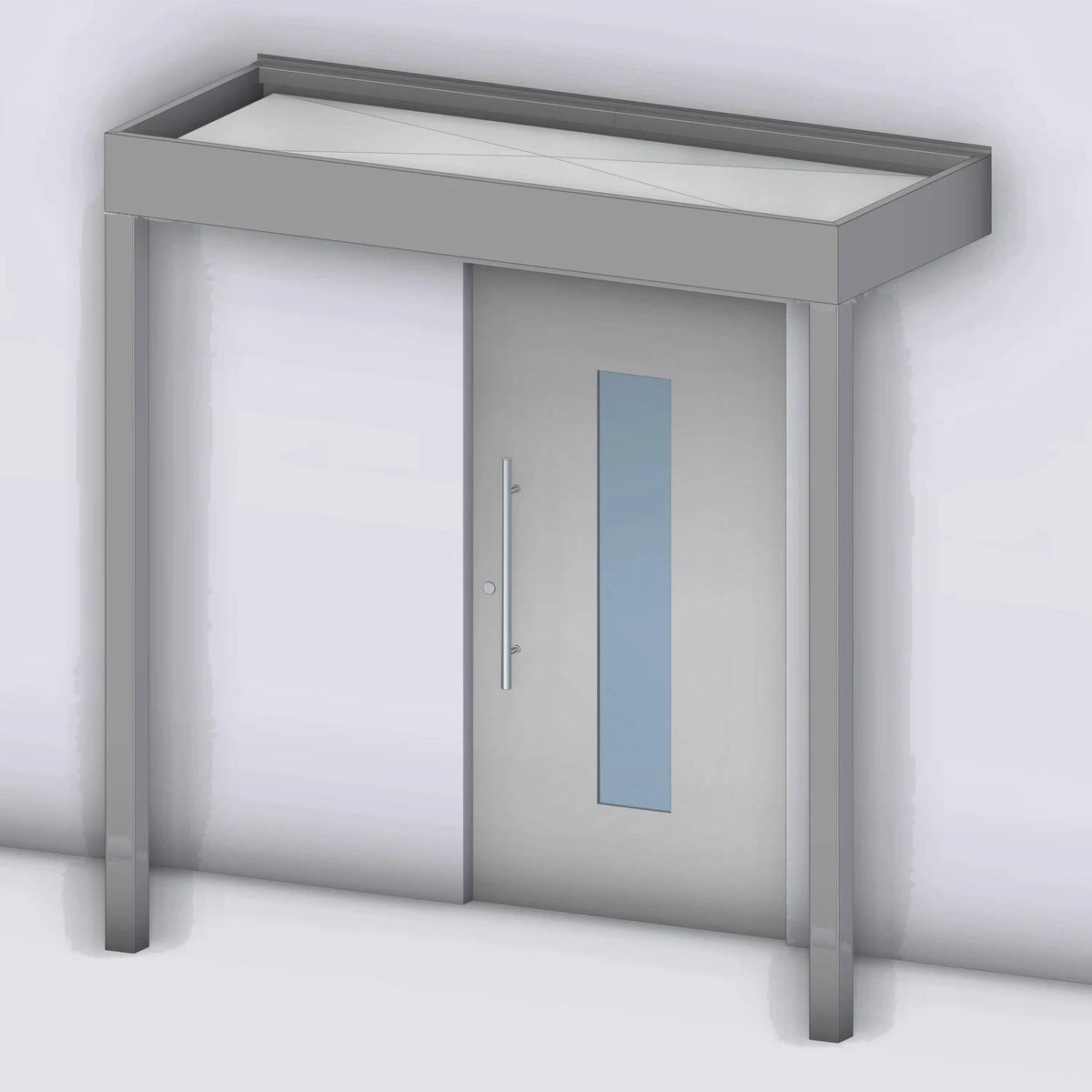

Vordach Tragwerk 245 mit Eckstütze links und rechts, Rendering

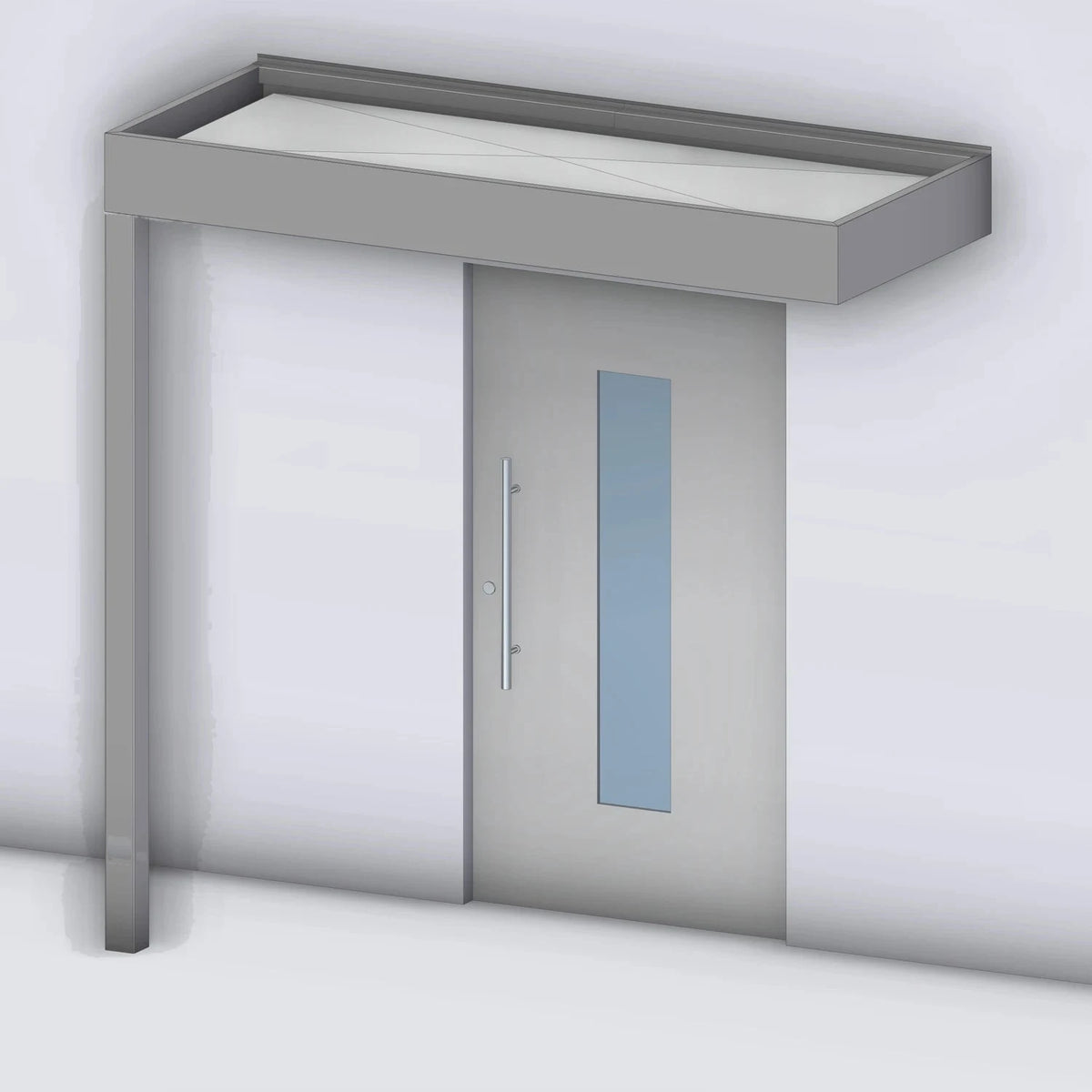

Vordach Tragwerk 245 mit Eckstütze links, Rendering

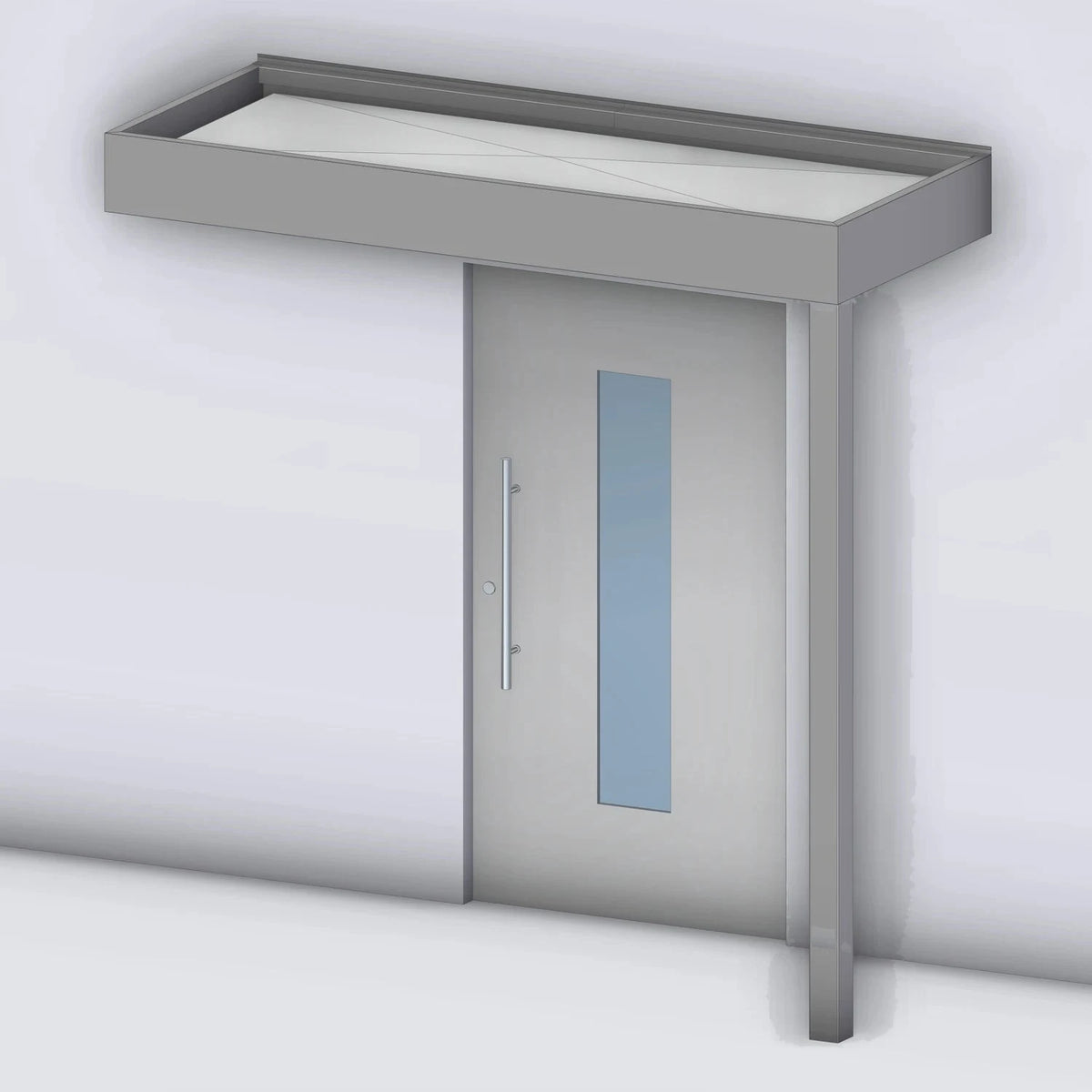

Vordach Tragwerk 245 mit Eckstütze rechts, Rendering

Aluminium Vordach Modell Platin auf Tragwerk 245 mm

Art.-Nr. 80041

Hochwertige Verarbeitung, Made in Germany

Leichte, stabile Aluminium Konstruktion

Individuell auf Maß gefertigt, vielseitige Ausstattung

Online konfigurieren, sofort Preis erhalten, sicher bestellen!

Kein Risiko - CAD-Plan zur Feinabstimmung vor Fertigungsbeginn

Konfigurator

Variante: Freitragend oder mit Stütze / Seitenteil?

Ab bestimmten Größen ist eine Abstützung Pflicht – der Konfigurator wählt dann Stützen beidseits vor.

Breite und Tiefe

Farbe Aluminium

Standardfarben ohne Mehrpreis. Sonderfarbe: Nummer direkt im Feld eintragen.

Obere Eindeckung

Tragwerk

Anzahl der Schwerter nach Breite und Tiefe (Schnee- und Windlastzone 1, Montageabstand 200 mm). Bei anderen Lasten passt Portal die Anzahl an.

Montage Tragwerk

Ausführung Seitenteil

Seitenteilbreite = Vordachtiefe. Bei Tiefe über 1.400 mm nur Glas-Seitenteile bis 1.600 mm.

Ausführung Seitenteil rechts

Seitenteilbreite = Vordachtiefe. Bei Tiefe über 1.400 mm nur Glas-Seitenteile bis 1.600 mm.

Höhe: Boden bis Unterkante Vordach

Glas Seitenteil

Briefkasten links

Briefkasten links: Zubehör

Briefkasten rechts

Briefkasten rechts: Zubehör

Eckstütze links

Eckstütze 70 × 70 mm ist die Standardstütze; 125 × 125 mm nimmt die Entwässerung verdeckt auf.

Eckstütze rechts

Eckstütze 70 × 70 mm ist die Standardstütze; 125 × 125 mm nimmt die Entwässerung verdeckt auf.

Beleuchtung

Entwässerung: über Speier oder nach unten?

Ein Speier ist im Preis enthalten, ab 2.500 mm Breite zwei Speier. Nach unten läuft das Wasser über ein innen liegendes Fallrohr im Seitenteil (Aufpreis je Ausführung) oder durch die Eckstütze 125 × 125 mm.

Entwässerung: Position

Die Nummern folgen der Skizze. Die Skizze zeigt hell, welche Positionen zu Ihrer Auswahl passen.

Wand Vorderseite 7 8 9 10 11 12
Bemerkung

Ihr Preis

    Gesamtpreis 3.252,80 €

    inkl. MwSt.

    Lieferzeit: 3 bis 4 Wochen
    Versand mit Terminankündigung (Avis)
    Frage zum Produkt

    So kommt Ihr Vordach zu Ihnen

    1. AuftragsbestätigungWir prüfen Größe, Farbe und Ausstattung Ihrer Konfiguration
    2. FertigungIhr Vordach wird in der gewählten Größe und Dachfarbe gefertigt
    3. LieferungVersand mit Terminankündigung (Avis) an Ihre Lieferadresse

    Lieferzeit insgesamt: 3 bis 4 Wochen.

    American Express Apple Pay EPS Google Pay Klarna Mastercard PayPal Visa Kauf auf Rechnung Vorkasse
    5,0 82 Google-Bewertungen

    Platin auf Tragwerk – Freitragendes Aluminium-Vordach für hohe Schneelasten & große Dachflächen

    Innovative Befestigung für maximale Stabilität

    Entdecken Sie die neuartige Befestigungslösung für unsere Modellreihe Platin auf Tragwerk! Diese Technik ermöglicht die Installation eines freitragenden Aluminium-Vordachs, das auch bei hohen Schneelasten und großen Dachflächen ohne Stützen auskommt.

    Was macht Platin Vordach auf Tragwerk so besonders?

    Im Gegensatz zu herkömmlichen freitragenden Vordächern, die direkt an der Wand montiert werden und dabei hohe Kräfte auf das Rahmenprofil ausüben, setzt unsere Innovation auf ein spezielles Tragwerk aus Schwertern und Wandplatten. Diese Technik bietet folgende Vorteile:

    • Optimale Stabilität: Belastungen werden nicht direkt auf die Wand übertragen, sondern über das Tragwerk abgefangen.
    • Flexibilität: Je nach Belastung können die Träger variabel positioniert werden.
    • Verdeckte Montage: Nach der Installation bleibt das Tragwerk unsichtbar.
    • Große Spannweiten: Stützabstände von bis zu 6,5 Metern möglich.
    • Hohe Schneelasten bis 300 kg/m²: Je nach Höhenlage des Kundenprojekts passen wir die Anzahl der Tragwerk-Schwerter an. Somit können wir die Statik flexibel anpassen – auch in schneereichen Regionen einsetzbar, ohne Kompromisse bei der Sicherheit.
    • Kompatibel mit allen Platin-Seitenteilvarianten und Eckstützen.
    • Optionale LED-Beleuchtung: 1 Trafo, 3 Strahler, Bewegungsmelder.

    Geschützte Technik: Gebrauchsmuster

    Das Aluminium-Vordach Platin auf Tragwerk ist als Gebrauchsmuster geschützt (Nr. 20 2024 103 147.4) – ein hochwertiges Produkt, das Ihre Immobilie optisch und funktional aufwertet.

    Technische Details (245 mm)

    • Tragwerk: Schwertausleger und Wandplatte (verdeckt im Vordach liegend)
    • Obere Eindeckung: Aluminium, unbeschichtet
    • Untere Eindeckung: geschlossene Aluminium-Paneele
    • Entwässerung: 1 Speier (Standardposition 11); bei Dachbreite > 2.500 mm zwei Speier (Position 8/11)
    • Trägerschwert: Wandplatte verzinkt 200 x 200 x 15 mm (vorgerichtet für M16/M12), Flachmaterial verzinkt 70 x 12 mm

    Effiziente Entwässerung

    Das Vordach Platin verfügt über eine versteckte, pyramidenförmig gekantete Aluminium-Eindeckung, die das Wasser gezielt ableitet – wahlweise über einen seitlichen Wasserspeier oder optional verdeckt durch die Eckstütze bzw. das geschlossene Seitenteil.

    Individuelle Fertigung nach Maß

    Jedes Platin Vordach auf Tragwerk wird exakt nach den baulichen Gegebenheiten vor Ort oder anhand technischer Planungsunterlagen gefertigt – für eine passgenaue Lösung. Gerne beraten wir Sie ausführlich und finden gemeinsam die optimale Lösung für Ihre Anforderungen.

    Fragen und Antworten

    Statt die Wand direkt zu belasten, trägt ein verdecktes Tragwerk aus Schwertauslegern und Wandplatten die Lasten. So sind große, freitragende Vordächer ohne sichtbare Stützen möglich – das Tragwerk bleibt nach der Montage unsichtbar.

    Bis zu 300 kg/m². Je nach Höhenlage passen wir die Anzahl der Tragwerk-Schwerter an und dimensionieren die Statik entsprechend – auch für schneereiche Regionen.

    Durch die Tragwerkstechnik sind Stützabstände von bis zu 6,5 Metern realisierbar – ideal für breite Eingänge und große Dachflächen.

    Ja, das Modell Platin auf Tragwerk ist mit Gebrauchsmusterschutz (Nr. 30 2024 111 378.9) angemeldet.

    Die Tragkonstruktion besteht aus pulverbeschichtetem Aluminium (jede RAL-Farbe) oder Edelstahl. Als Dach- und Seitenteil-Füllung kommen je nach Modell Aluminium, Verbundsicherheitsglas (VSG), Alu- oder Echtholz-Sprossen zum Einsatz.

    Über eine verdeckte, gekantete Aluminium-Eindeckung wird das Wasser gezielt abgeleitet – wahlweise über einen seitlichen Wasserspeier oder optional verdeckt durch die Eckstütze bzw. das geschlossene Seitenteil.

    Die Vordächer werden als vorgefertigte, montagefertige Elemente geliefert – ohne aufwendige Montage vor Ort. Auf Wunsch bieten wir auch die fachgerechte Montage durch unser Team an.

    Ein kleines Haustürvordach ist in den meisten Bundesländern verfahrensfrei. Bei Denkmalschutz oder wenn das Vordach in den öffentlichen Straßenraum ragt, sollte vorab das Bauamt kontaktiert werden.

    Ja. Neben Standardgrößen fertigen wir Sonderkonstruktionen nach Maß. Optional sind u. a. LED-Beleuchtung (Punkt-Spots oder umlaufender Streifen, auch mit Bewegungsmelder) sowie ein im Seitenteil integrierter Briefkasten mit Klingelanlage erhältlich.
